工业设备用加厚合页结构设计

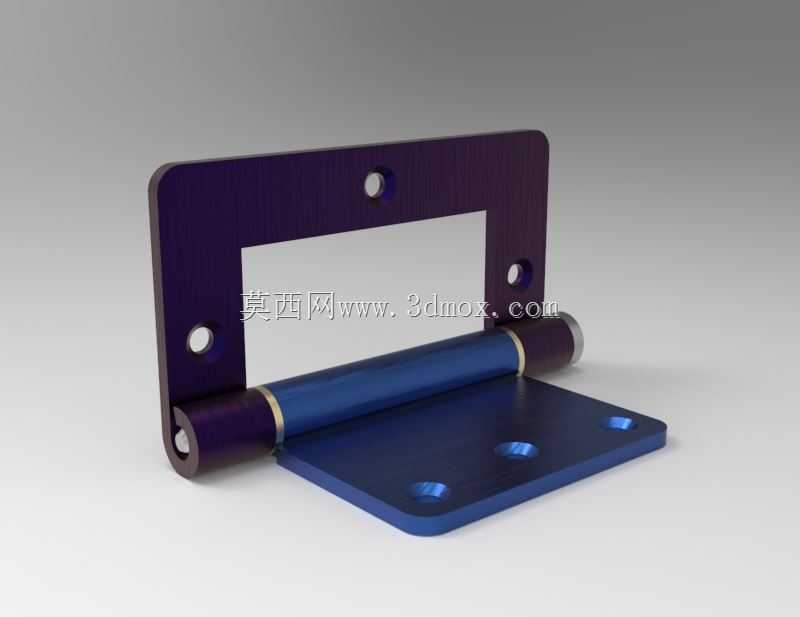

　　日常做设备防护门、机柜舱门、小型工业箱体翻盖的结构设计时，铰接件的选型往往是容易被忽略但直接影响整机使用体验的环节，这款合页的结构设计，刚好覆盖了大部分中小型工业门体的安装使用需求。从实际安装边界来看，两个页片分别采用三孔与两孔的沉头安装位设计，沉头孔深度适配常规M4规格的内六角沉头螺钉，安装后螺钉头完全没入页片平面，不会突出刮蹭门体表面或者操作人员衣物，固定页片的安装孔间距适配常规2mm-3mm厚度的冷轧钢板折弯门框，不需要额外在门框上做沉台加工，直接在对应安装位打通孔即可完成固定，大幅降低现场安装的加工难度。转动部分采用贯穿式销轴结构，销轴两端做铆压封边处理，不会出现长期开合后销轴脱出的问题，

　　销轴与页片卷边之间预留了合理的配合间隙，既保证转动时无卡滞，也避免间隙过大导致门体出现晃动偏移，卷边位置做了加厚处理，相比普通民用合页，卷边的壁厚提升了近40%，能够承受更大的径向载荷，即使门体上附加安装了观察窗、密封胶条等额外配重，长期开合也不会出现卷边变形、合页下垂的问题。从功能特性上看，这款合页的两个页片采用不同的表面处理工艺区分，固定页片做深色氧化处理，转动页片做亮蓝色阳极氧化，既可以在安装时快速区分固定侧与活动侧，避免装反返工，不同的表面处理层也能适配不同的使用环境，深色层的耐盐雾性能更强，适合安装在靠近设备外侧、容易接触到水汽或者切削液的门框位置，亮蓝色层硬度更高，耐磨性能更好，对应频繁转动的活动页片，

　　减少长期转动带来的表面磨损。设计过程中特意将页片的转角位置做了R2的圆角处理，没有尖锐的直角边，避免安装和后期维护过程中划伤操作人员，页片与卷边的连接位置做了圆弧过渡，没有应力集中的直角缺口，在承受门体重量带来的弯矩时，应力可以均匀分散到整个页片平面，不会在转角位置出现断裂隐患。实际应用场景中，这款合页除了常规的工业机柜防护门使用，还可以适配小型自动化设备的检修翻盖、实验室设备的密封舱门、仓储货架的侧开挡板等场景，安装时两个页片的贴合面平整度控制在0.1mm以内，合页闭合后两个页片之间的缝隙小于0.05mm，配合门体上的密封胶条可以实现良好的防尘密封效果，满足一般工业设备的IP54防护等级要求。转动阻尼经过合理调校，

　　开合时的阻力均匀，不会出现过松导致门体自动关闭、或者过紧导致开门费力的问题，在门体开启到90度位置时没有额外的卡位结构，适合需要任意角度停留的门体使用，如果需要带定位功能的场景，也可以在销轴位置增加阻尼垫片实现调整，整体结构没有多余的复杂零件，后期维护时只需要定期在销轴位置添加少量润滑脂即可，不需要整体更换合页，大幅降低设备的后期维护成本。从建模细节来看，所有安装孔的位置度公差控制在0.05mm以内，安装时不需要额外扩孔调整，直接对位即可拧入螺钉，页片的厚度设计为3mm，相比普通民用合页2mm的厚度，整体刚性提升明显，即使门体宽度达到800mm，在门体侧边安装两个该款合页即可满足承重要求，不需要额外增加合页数量，减少安装工作量。
