竖栏式金属通透推拉大门结构设计

　　这款竖栏结构的金属大门，主要应用于厂区主入口、园区次通道、私人院落外围、仓储区域分界等需要兼顾通透视野与边界防护的场景，区别于全封闭实体大门，竖栏排布的结构能让安保人员在门内直接观察外侧通行状况，减少视线盲区带来的管控风险，同时不会完全阻断通风与采光，避免门体两侧形成完全割裂的空间感。从实际使用需求出发，该门体采用推拉式启闭逻辑，相比平开门不需要预留门扇回转的半径空间，在通道宽度有限、外侧紧邻道路的安装场景下，能最大化利用通行宽度，不会因为门扇开启占用外部道路的通行空间，适配多数厂区、园区的入口场地条件。

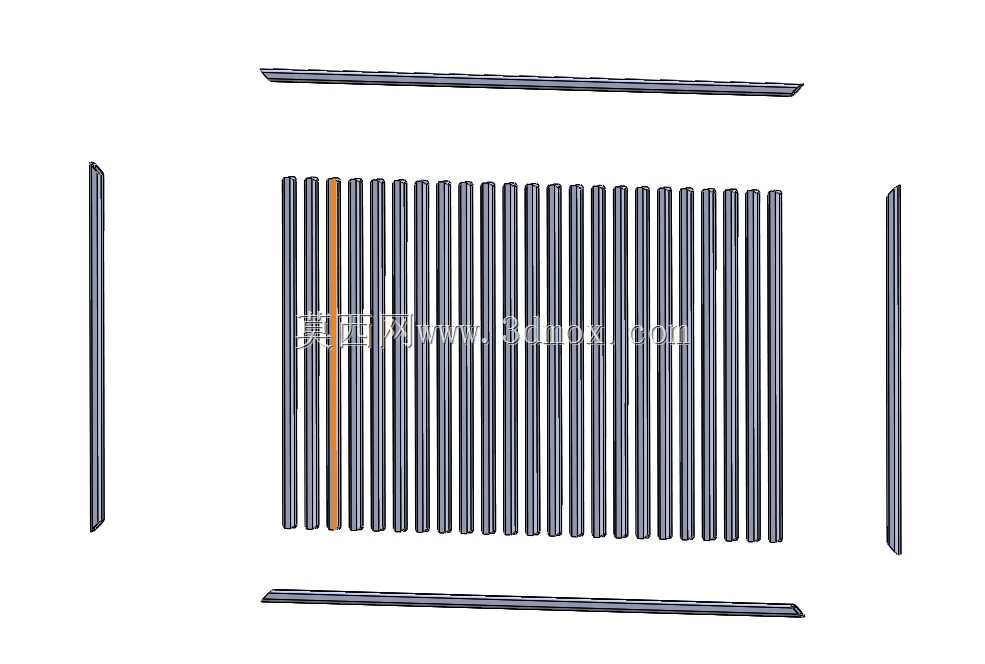

　　设计过程中首先确定了整体的受力框架逻辑，上下两根通长的横向边框作为主要承力构件，承担所有竖栏的竖向固定载荷，同时作为推拉行走的主要受力梁，在门扇推拉移动时，横向边框的直线度直接决定了门体运行的顺畅度，因此建模时对横向边框的截面做了等强度优化，在保证整体抗弯刚度的前提下，尽可能控制型材的壁厚，避免门体整体重量过大增加行走轮的载荷与推拉阻力。两侧的竖向边框除了固定竖栏端部之外，还承担门体侧边的防护作用，避免竖栏端部外露形成尖锐剐蹭风险，同时在门扇闭合时，侧边边框能与门框立柱形成贴合的密封间隙，减少缝隙过大带来的无关人员钻入、小型动物穿行的问题。

　　中间区域的竖栏采用等间距排布的设计，栏间间隙控制在安全防护要求的范围内，既保证通透视野，又能避免人员随意穿越，其中单独设置的一根异色竖栏是作为门扇的锁止定位杆，锁具安装位置对应这根加强竖栏，相比普通竖栏做了壁厚加强处理，避免外力撬压时出现变形，提升门体的锁止安全性能。所有竖栏与上下横框的连接采用嵌入式装配结构，竖栏端部插入横框的预留安装孔内后做焊接固定，相比表面贴焊的连接方式，连接强度更高，不会因为长期推拉震动出现焊缝开裂、竖栏松动脱落的问题，同时连接位置的焊缝隐藏在横框内部，外观更加整洁，减少了外露焊缝的打磨、防锈处理工作量。

　　从安装边界来看，这款门体的整体宽度适配常规的4-6米宽入口通道，高度符合民用与工业外围防护门的常规高度要求，安装时需要在地面预设推拉行走轨道，轨道的预埋水平度误差需要控制在每米1毫米以内，避免门体推拉时出现卡顿、行走轮偏磨的问题；门体上方需要设置导向限位装置，与上横框配合限制门体的前后晃动量，保证大风天气下门体不会出现脱轨、大幅晃动的情况。设计时也考虑了后期维护的便利性，所有竖栏的规格统一，出现局部变形损坏时可以单独更换同规格型材，不需要整体拆解门体；行走轮采用标准件装配在横框底部，磨损后可以直接拆卸更换，不需要对门体主体结构做切割修改。

　　在细节处理上，所有竖栏的端部都做了圆角打磨处理，没有尖锐的毛刺棱角，避免人员意外磕碰时造成划伤；横框的两端做了封板焊接，避免雨水、灰尘进入型材内部造成内部锈蚀，延长门体的整体使用寿命；整体结构没有多余的装饰构件，所有型材都承担对应的结构受力作用，没有冗余的装饰性结构件，既控制了整体制造成本，也减少了后期使用过程中装饰件脱落损坏的维护成本。这种通透式的竖栏大门相比实体大门，风阻系数更低，在沿海多风、内陆大风区域使用时，门体承受的风载荷更小，不容易出现大风天气下门体变形、脱轨的问题，适配更多不同气候区域的户外安装使用场景。
