带围轨455525型锁紧合莱结构件

　　日常做柜体、小型设备舱门的结构设计时，这类带围轨的锁紧合件是很常用的快开锁紧部件，很多做工业机柜、试验设备舱门、小型户外防护箱体的结构工程师，在选型时都会优先考虑这类结构，它不需要额外搭配复杂的锁扣支架，自身集成了锁紧、压紧、操作手柄的全部功能，安装时只需要在门板上开出对应直径的安装孔，配合自带的锁紧螺母就能完成固定，不需要在门板侧做额外的焊接或者铣槽加工，对薄板类门板的适配性非常好。

　　从实际使用场景来看，这类锁紧件大多用在需要频繁开启、且关闭后需要有一定压紧力的舱门部位，比如小型恒温试验箱的侧开门、户外通讯机柜的检修门、生产线旁小型工具柜的柜门，还有一些非标自动化设备的防护舱门，相比普通的转舌锁，它的操作手柄更长，锁紧时的力臂更大，操作人员不需要借助钥匙或者额外工具，直接扳动手柄就能完成锁紧和解锁动作，戴劳保手套操作时也不会出现打滑的情况，很适合车间现场的作业环境。

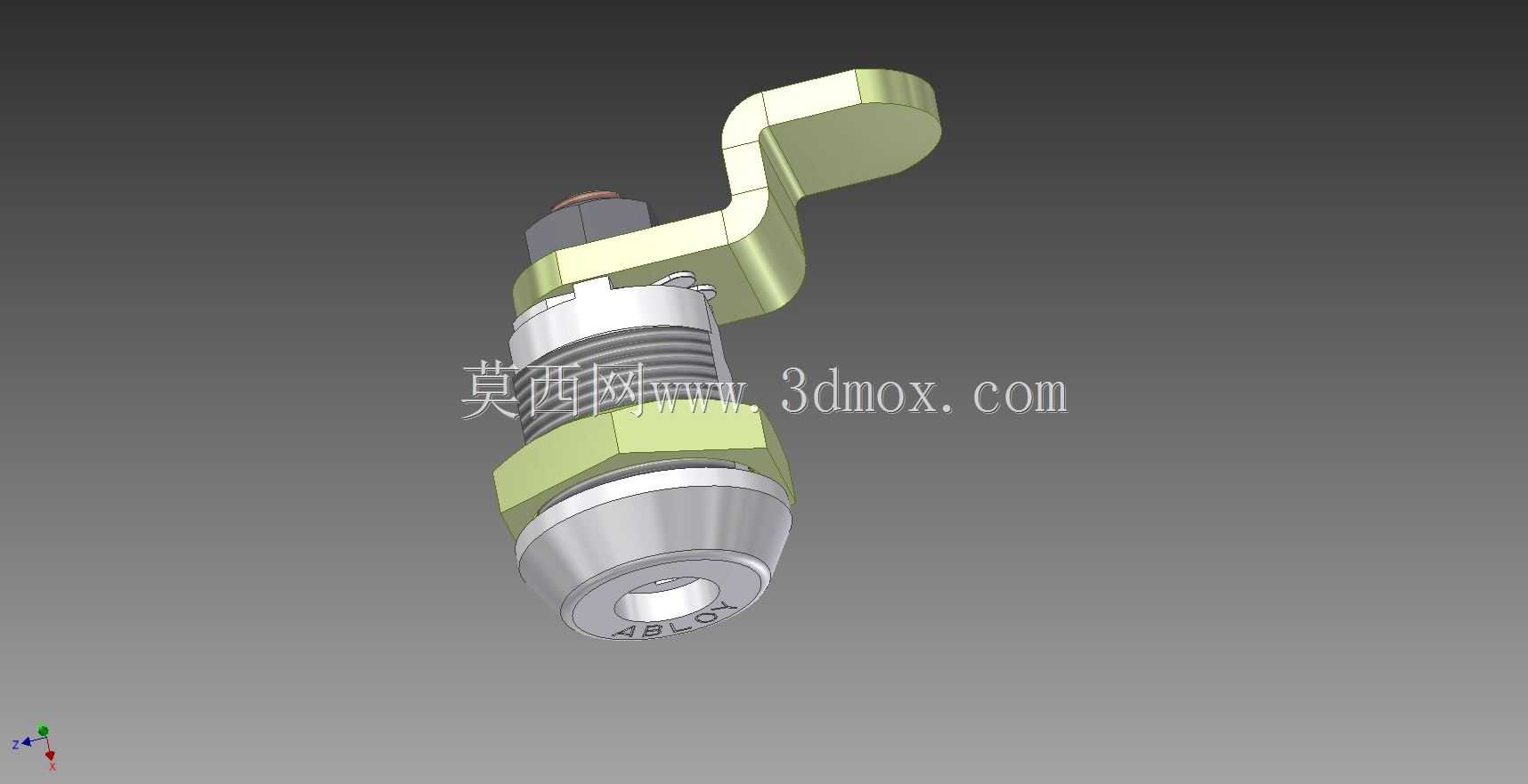

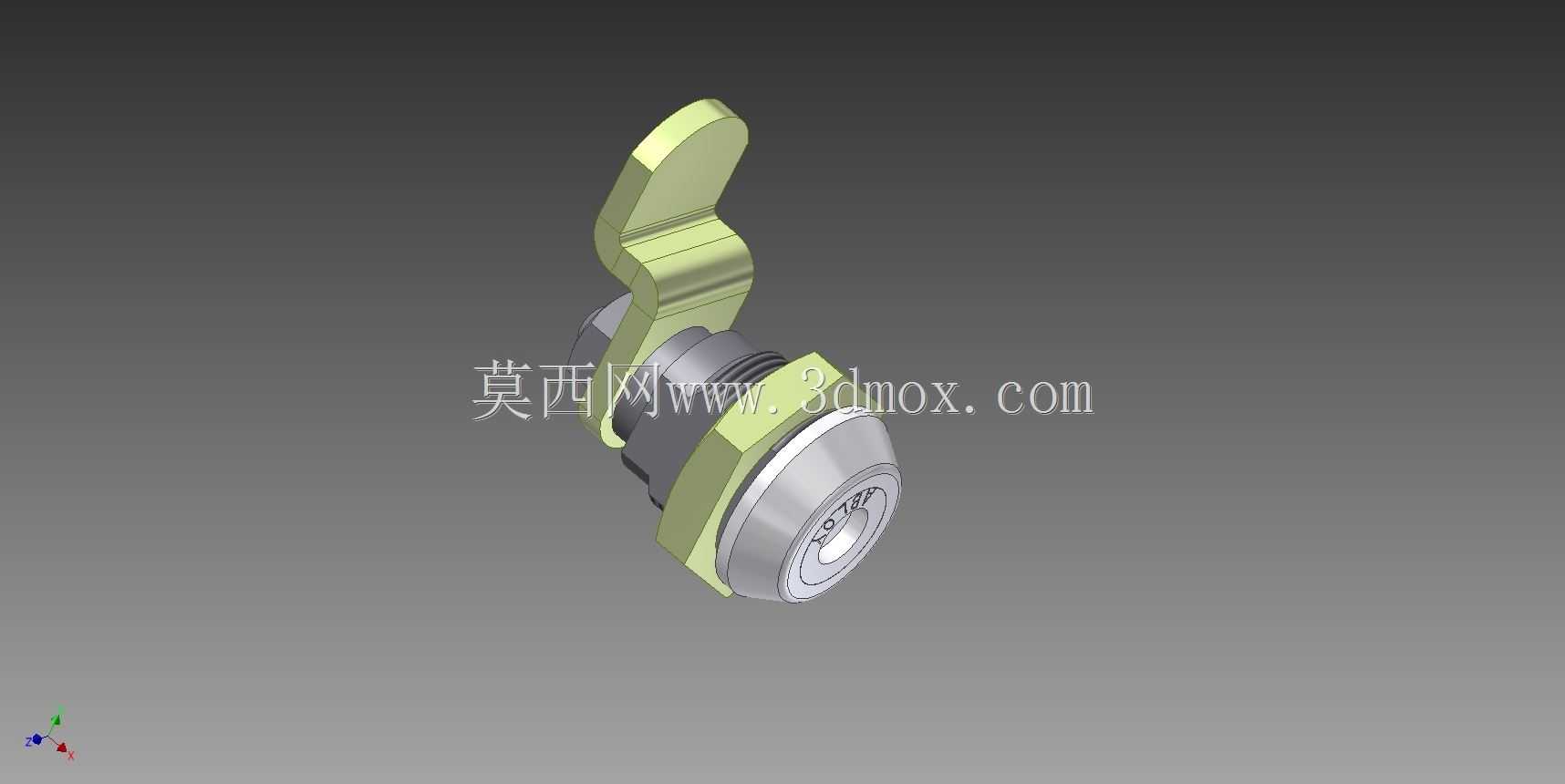

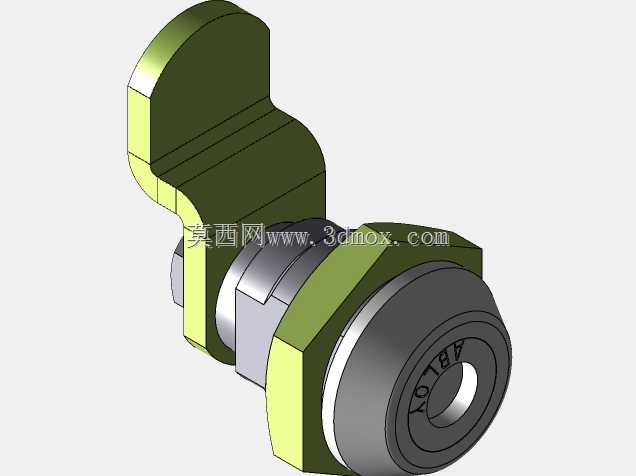

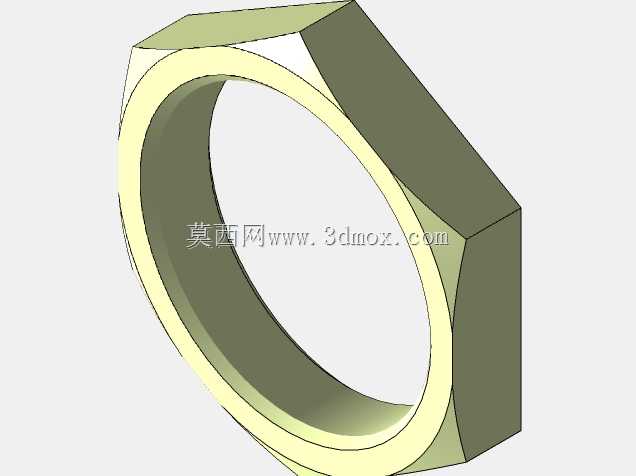

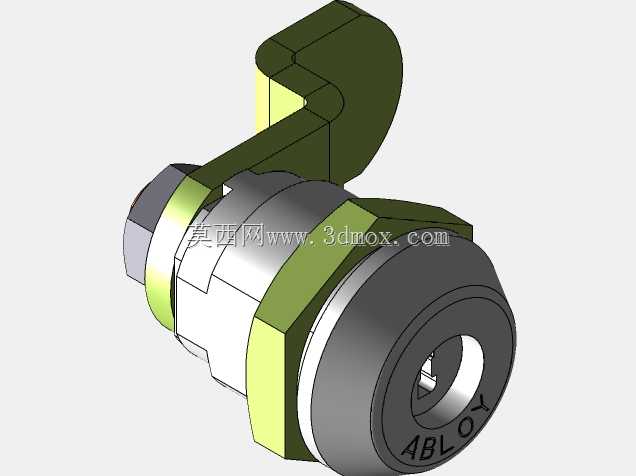

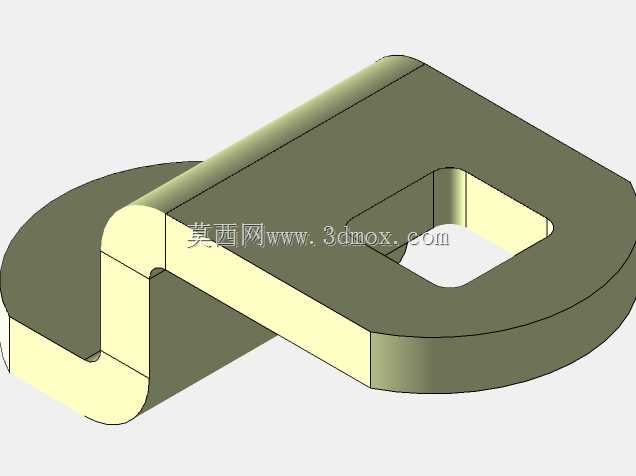

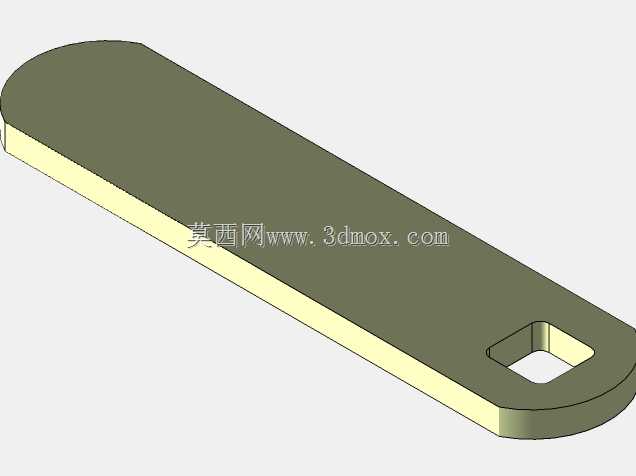

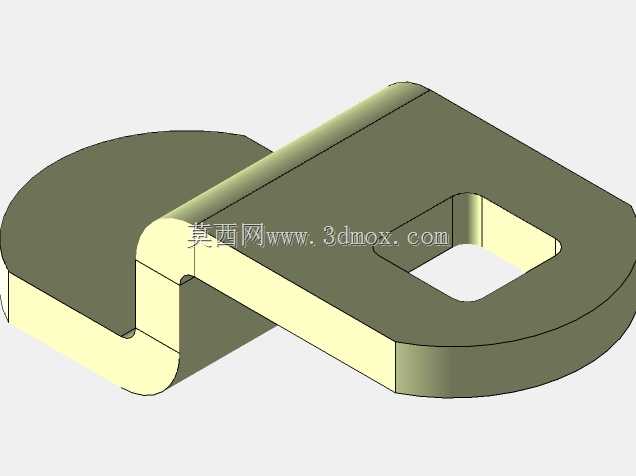

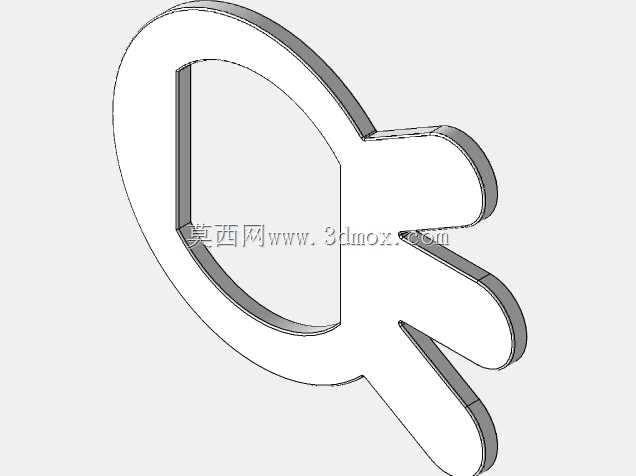

　　从结构设计的角度拆解这个部件，整体采用同轴式的分层结构，最下端是带定位槽的锁头部分，锁头端面做了标识刻印，安装时可以快速对准门框上的锁扣卡槽，避免安装错位导致锁紧失效；中间段是带外螺纹的调节柱，配合两个六角锁紧螺母，可以根据门板的实际厚度调整锁紧的有效行程，不管是1mm厚的冷轧钢板门板，还是5mm厚的绝缘板材门板，都能通过调整螺母的位置来适配，调整到位后两个螺母可以互锁，不会因为设备运行的振动出现松脱，导致锁紧间隙变大；上部的弯折操作手柄做了圆弧过渡处理，没有尖锐的棱角，扳动时的受力角度符合人体工程学，手柄和转轴之间做了防转的扁位配合，扳动时不会出现手柄和转轴相对打滑的情况，手柄表面做了钝化处理，长期用在潮湿或者有少量油污的车间环境里，也不容易出现锈蚀或者镀层脱落的问题。

　　关于安装边界的尺寸，这个部件的主体安装螺纹为常规细牙螺纹，安装时在门板上开出的过孔直径只需要比螺纹大径大0.2mm到0.5mm即可，不需要做沉孔加工，锁紧螺母的对边尺寸符合常规五金扳手的标准规格，现场安装时用普通的活动扳手或者开口扳手就能完成紧固，不需要定制专用工具；锁头部分的回转半径经过优化，在解锁状态下转动手柄时，锁头不会和门板内侧的走线或者安装的其他元器件发生干涉，围轨部分的结构可以在手柄扳动到锁紧位置时提供到位的阻尼感，操作人员不需要额外确认，靠手感就能判断是否已经锁紧到位，避免出现虚锁的情况。

　　在实际选型搭配时，这类锁紧件可以根据门框的材质搭配不同形式的锁扣座，如果是钢板焊接的门框，可以直接在门框对应位置冲压出匹配的卡槽，不需要额外安装锁扣座；如果是铝型材搭建的设备框架，可以搭配专用的型材锁扣座，直接卡在型材的槽道里，调整位置非常方便。相比传统的螺栓压紧式舱门固定方式，这种锁紧合件的操作效率要高很多，单次开关门的操作时间不超过两秒，而且锁紧后的压紧力均匀，不会出现门板局部压合不严导致的防尘、防水失效问题，对于有IP防护等级要求的小型箱体，只要在安装部位搭配对应的密封圈，就能达到IP54以上的防护等级，完全满足一般工业场景的使用要求。

　　做三维建模的时候，这个部件的各个配合面都做了公差优化，螺纹部分采用标准机械螺纹参数，六角螺母的尺寸符合国标紧固件的尺寸要求，手柄的弯折角度经过运动仿真验证，在整个转动行程里不会和门板表面发生剐蹭，锁头的卡槽角度和手柄的扳动角度做了对应匹配，当手柄扳动到水平锁紧位置时，锁头刚好回转90度卡入门框的卡槽内，同时产生足够的压紧量，抵消门板和门框之间的密封件压缩量，保证关闭后的密封性。
