脚踏驱动单向旋转传动机构设计

　　这套脚踏驱动的单向旋转传动结构，核心是通过双踏板的交替踩踏动作，将人力往复输入转化为输出端的单向连续回转运动，在无电力供应的户外作业场景、小型人力加工设备、康复训练器械、老式脚踏机具改造领域都有很成熟的应用空间。很多野外作业的小型钻孔、打磨设备，受限于供电条件无法使用电动工具，就可以依托这类结构把人力踩踏的动力稳定输出到作业端，相比单踏板结构，双踏板交替施力的方式更符合人体下肢发力习惯，操作者可以自然切换左右脚施力，长时间作业的疲劳度更低，动力输出的连续性也更好。

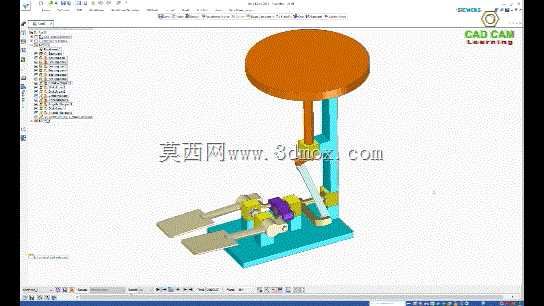

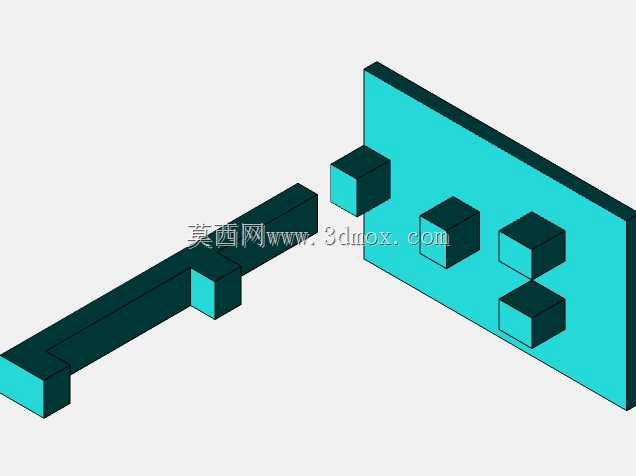

　　从结构设计逻辑来看，整套机构的底座采用平板式安装结构，安装时只需要保证底座平面与地面平行，通过四个角的安装孔位完成固定即可，整体安装边界的长宽尺寸控制在400mm*300mm范围内，输出端的立式支架高度约450mm，顶部的圆形输出转盘直径为180mm，既可以直接安装作业夹具，也可以通过联轴器外接其他传动部件，适配不同的作业端负载需求。踏板部分采用了加宽的平板式设计，踏板表面预留防滑纹理安装位，单踏板的有效踩踏宽度为120mm，踩踏行程控制在120mm范围内，符合成年人下肢活动的舒适角度，不会因为行程过大造成膝关节过度弯折，也不会因为行程过小导致发力效率偏低。

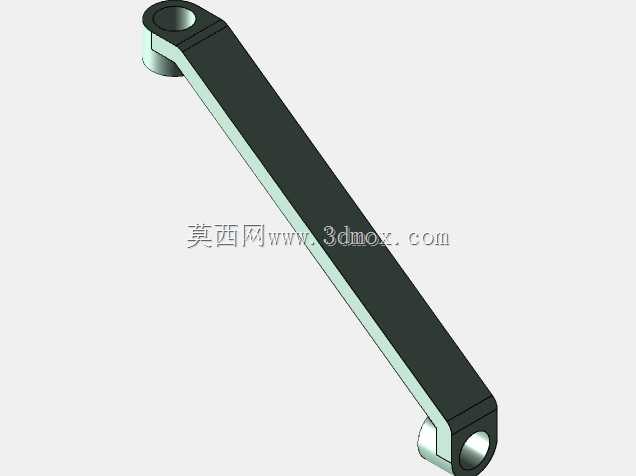

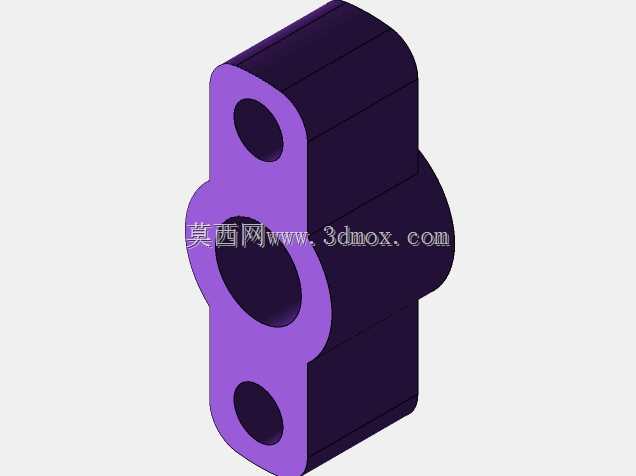

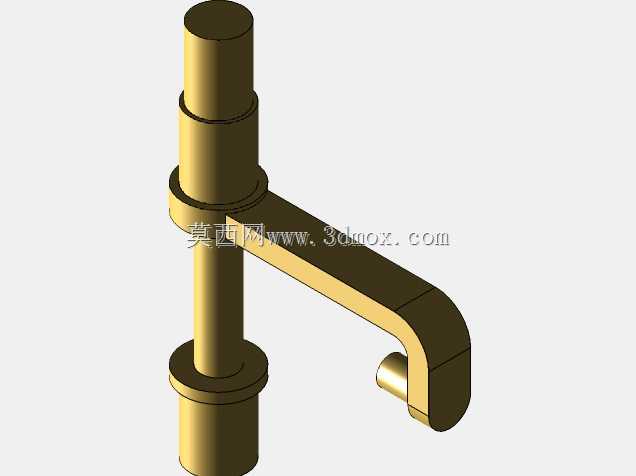

　　传动核心采用了曲柄连杆配合单向超越离合器的结构，左右两个踏板分别通过独立的连杆与底部的曲轴连接，当其中一个踏板被踩下时，连杆带动曲轴转动，对应侧的单向离合器处于锁止状态传递扭矩，另一侧的踏板则随曲轴动作抬升复位，当踩下另一侧踏板时，对应侧离合器锁止传递扭矩，原先的一侧离合器处于超越滑转状态，不管两个踏板如何交替往复动作，输出轴始终保持同一个方向的旋转，不会出现反转打齿的问题。这套结构在设计时特意将传动部件的铰接点都设置了自润滑衬套安装位，日常使用时不需要频繁加注润滑脂，维护成本很低，铰接销轴都采用了防脱卡簧固定，长期往复运动也不会出现销轴窜动脱落的故障。

　　立式支架部分采用了槽型截面的型材拼接，既保证了支撑刚度，避免踩踏施力时支架出现晃动变形，也尽可能控制了整体自重，方便整套机构的搬运转移。输出轴与支架的连接位置设置了两个深沟球轴承作为支撑，可承受一定的径向负载，满足小型作业机具的负载需求。在实际选型适配时，如果需要更大的输出扭矩，可以在输出端额外加装一级齿轮减速结构，不需要改动主体的踏板传动部分；如果需要调整输出转速，只需要更换曲轴的曲柄半径，就可以改变踩踏行程对应的输出轴转角，适配不同的转速需求。

　　很多做小型人力设备开发的工程师在设计这类结构时，容易忽略踏板复位的顺畅度问题，这套结构在设计时通过曲轴的配重平衡，配合踏板自身的重力就可以完成复位，不需要额外加装复位弹簧，减少了易损件数量，在低温、沙尘等恶劣环境下使用时，不会因为弹簧锈蚀、卡滞出现踏板无法复位的问题。另外，所有的传动部件都设置在底座上方的开放空间，日常检查、故障排查都很方便，不需要拆解大量外壳就可以观察到每个铰接点的运动状态，出现卡滞、异响时可以快速定位故障点。对于教学演示场景来说，这套结构也可以直观展示曲柄连杆传动、单向离合器的工作原理，所有运动部件都外露可见，方便学习者理解往复运动到单向旋转运动的转化过程。
