2寸内螺纹黄铜手动球阀结构设计

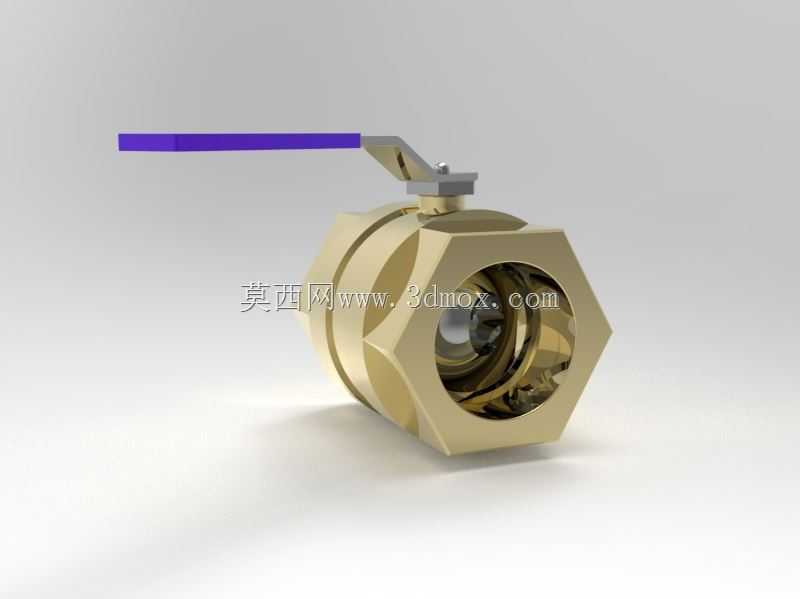

　　这款2寸规格的内螺纹手动球阀，主要面向民用给排水、小型暖通管路、低压气动输送、小型设备液压辅助回路等场景做通断控制使用，区别于大口径法兰连接的工业管线球阀，该款采用六角外形的阀体结构，两端内螺纹直接对接同规格的外螺纹管路接头，无需额外配对法兰与密封垫片组，安装时仅需用普通管钳夹持阀体六角段即可完成拧紧作业，现场安装效率比法兰式球阀提升近六成，非常适合空间局促的柜内管路、设备内嵌管路、家装支管等安装位置受限的场景。从结构设计逻辑来看，这款球阀采用一体式黄铜锻压阀体，没有额外的阀体拼接焊缝，从根源上避免了多瓣阀体拼接带来的外漏风险，阀体内部的流道做了全通径设计，介质流经时的流阻与同规格直管段基本持平，不会出现缩径球阀常见的压损过大、

　　介质残留易沉积的问题，对于输送清水、低压气体、低粘度液压油、常温无腐蚀性流体的场景，全通径结构还能支持管路通球扫线作业，不用拆卸阀门即可完成管路内部清洁。阀芯采用带通孔的球形密封件，搭配阀杆底部的防吹出结构设计，即使在管路带压状态下误操作拆卸阀杆压盖，阀杆也不会被内部介质压力顶出造成安全事故，这一点在民用管路、小型工业辅助回路的日常运维中非常关键，很多非专业运维人员操作时容易忽略泄压步骤，防吹出结构可以大幅降低误操作带来的介质泄漏风险。操作端采用加长杠杆式手柄，手柄表面做了浸塑包覆处理，操作时的握持摩擦力足够，即使手上沾有水、油污也能稳定施力，手柄的转动角度限位为90度，手柄与管路平行时为全开状态，垂直时为全关状态，

　　现场运维人员无需查看阀位标识，远距离就能判断阀门的开关状态，避免误操作。密封结构上，阀芯两侧采用改性聚四氟乙烯阀座，具备一定的自润滑特性，阀门长期处于全开或全关状态后再次操作，也不会出现密封件粘连导致的操作力矩陡增问题，阀杆位置采用双重O型圈密封，相比传统的填料密封结构，无需定期压紧填料压盖来补偿密封磨损，长期使用的维护量更低。从安装边界尺寸来看，这款2寸球阀的阀体两端六角对边尺寸适配标准管钳的夹持范围，阀体总长度控制在同规格闸阀长度的三分之二左右，安装时预留的轴向操作空间更小，手柄转动时的径向扫掠范围也做了优化，即使相邻管路的中心距较小，手柄转动时也不会和旁边的管路、支架发生干涉。在实际选型应用中，这款球阀仅适用于公称压力1.

　　6MPa及以下、工作温度在-10℃到120℃之间的非强腐蚀性介质管路，不能用于输送强酸、强碱、含固体颗粒的磨蚀性介质，也不能作为节流阀使用——长期处于半开半关状态时，高速流动的介质会冲蚀球形阀芯表面，破坏密封面精度导致内漏。建模过程中，重点还原了阀体内部的流道过渡圆角、阀杆与阀芯的连接卡槽、手柄与阀杆的扁方配合结构、密封件的安装槽位尺寸，所有配合面的公差都按照常规五金阀件的行业通用公差设定，阀体的外六角尺寸、内螺纹规格都符合现行管螺纹标准，导出的模型可以直接用于管路排布的干涉检查、设备装配的空间校核，也可以作为基础阀件模型导入到整体设备的三维装配体中，不用再从零开始建模，能大幅缩短管路系统的设计周期。很多设计人员在做小型设备的管路排布时，容易忽略阀门的操作空间预留，这款模型完整还原了手柄转动的全行程范围，在装配体中可以直接做运动干涉检查，提前发现手柄被周边结构件挡住无法全开全关的问题，避免后期加工装配时才发现问题再整改，减少设计迭代的时间成本。另外，阀体的黄铜材质外观也做了对应的质感还原，在做设备渲染、方案汇报时可以直接使用，不用再额外调整材质参数。
