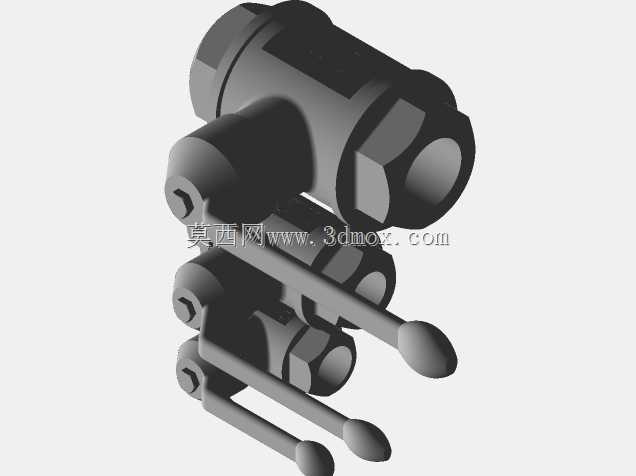

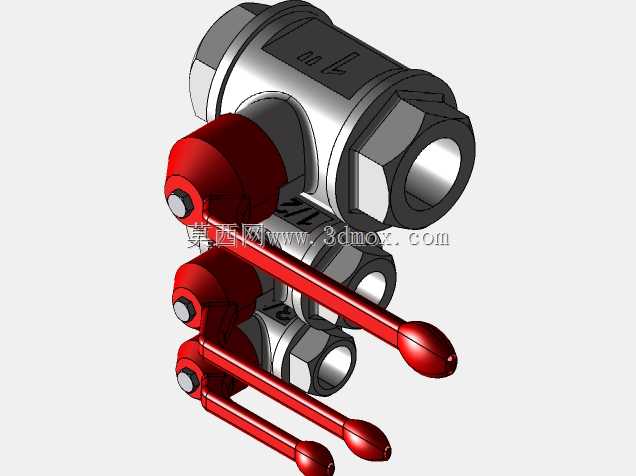

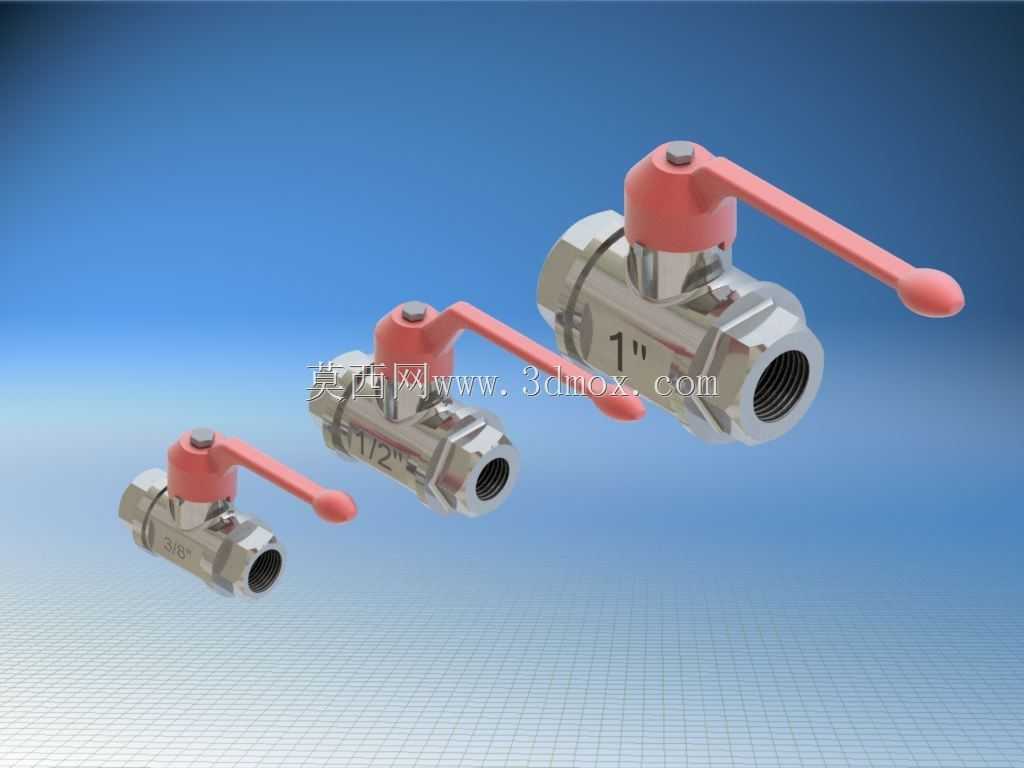

三款不同通径内螺纹手动球阀结构

　　在民用给排水、小型化工支路、气动控制回路、家装水暖系统这类对通径要求不一、需要频繁手动通断管路介质的场景里，小型内螺纹手动球阀的应用覆盖率极高，本次呈现的三款不同通径的球阀结构，覆盖了从小流量支路到中等流量主支路的常用通断需求，适配不同公称通径的管路安装场景。从实际使用角度出发，这类球阀的核心功能是通过手柄带动内部球体旋转90度，实现管路介质的通断控制，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，全开状态下流道几乎无缩径，介质流经的压力损失极低，适合水、压缩空气、轻质油品、低压惰性气体等多种洁净介质的通断控制，不适合带大量固体颗粒的介质工况，避免颗粒卡涩球体密封面导致内漏。从结构设计思路来看，三款产品均采用两片式阀体结构，

　　阀体与侧盖通过螺纹旋合压紧内部密封副，相比一体式阀体，两片式结构的加工难度更低，内部密封件的更换维护也更便捷，不需要将整个阀体从管路上完全拆下即可完成密封件更换；球体采用通孔设计，通孔直径与连接管路的通径匹配，避免流道缩径带来的流阻增大问题；阀杆采用下装式结构，从阀体内部装入，即使阀杆处的填料压盖出现松动，介质压力也会将阀杆向上顶紧密封部位，避免阀杆飞出造成介质泄漏的安全隐患，这也是压力管路用阀的经典安全结构设计。手柄采用加长杠杆式结构，手柄长度与阀门通径匹配，通径越大的阀门手柄长度越长，保证操作人员不需要借助额外工具即可完成开关操作，手柄端部做了圆弧过渡处理，避免操作时划伤手部，手柄与阀杆通过扁方结构连接，配合防松螺母压紧，

　　开关过程中不会出现手柄打滑的问题；手柄上的开关指示方向与球体通孔方向一致，操作人员可以直观判断阀门的开关状态，避免误操作。从安装边界尺寸来看，三款阀门的端连接均采用内螺纹管螺纹结构，螺纹规格分别对应常用的小通径、中等通径管路，安装时不需要额外焊接法兰，只需要在管路端部加工对应规格的外螺纹，缠绕生料带或加装密封垫后将阀门旋紧即可完成安装，对安装空间的要求极低，适合狭小空间内的管路布置；阀门的结构长度符合常用内螺纹球阀的安装尺寸规范，可直接替换同规格的老旧故障阀门，不需要调整现有管路的间距；手柄旋转的空间需要预留足够的操作距离，避免手柄旋转过程中与周边管路、设备构件发生干涉，安装时需要注意手柄的操作方向尽量朝向人员易操作的一侧，

　　同时避免手柄位置处于容易被误碰的区域。从密封设计来看，球体与阀体之间的密封采用软质密封材料，密封面贴合紧密，在额定工作压力范围内可以实现零泄漏，阀杆处采用多层填料密封结构，配合压盖压紧，长期使用后如果出现阀杆处微漏，只需要适当拧紧压盖螺母即可补偿密封件的磨损量，不需要整体更换阀门。这类球阀在实际选型时，需要根据管路的工作压力、介质类型、工作温度匹配对应的密封件材质与阀体材质，本次呈现的结构为通用型镀镍阀体结构，阀体材质为黄铜镀镍，表面镀层可以提升阀体的防锈耐腐蚀能力，适合普通水、气、油工况使用，如果是腐蚀性介质工况，则需要更换为不锈钢阀体与对应耐蚀密封件的版本。在三维建模过程中，这类阀件的建模需要重点关注螺纹的建模精度、球体与密封座的配合间隙、阀杆与阀体的配合公差，保证装配后各运动部件不存在干涉，开关动作顺畅，同时安装连接尺寸需要符合对应管螺纹的标准规范，避免实际安装时出现螺纹不匹配、安装尺寸不符的问题；建模时可以将三款不同通径的阀门做成参数化结构，调整通径参数时同步缩放阀体、手柄、球体的对应尺寸，提升同系列阀件的建模效率，也方便后续选型时快速调用对应规格的模型。
