承插式HDPE球阀DN32结构设计

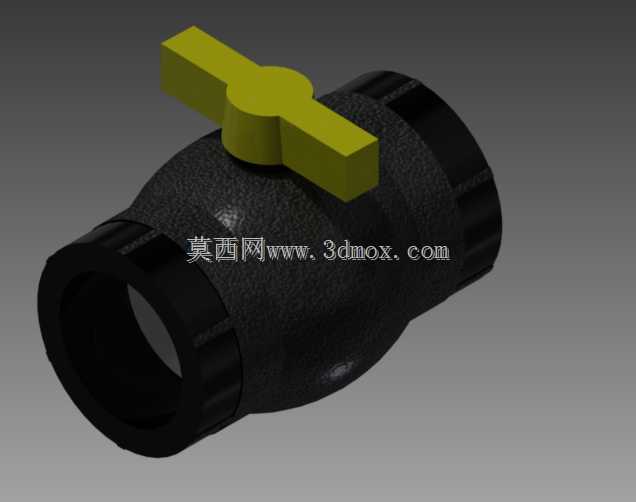

　　在民用给排水、农田节水灌溉、化工介质输送等诸多涉及低压流体输送的管路系统中，塑料类阀门的应用占比正逐年提升，其中HDPE材质的承插球阀因适配聚乙烯管路的热熔连接特性，在小管径流体管控场景中有着极高的出镜率。这款DN32规格的承插式HDPE球阀，核心功能是实现通径32mm管路内流体的通断控制，日常工况下多用于常温清水、弱腐蚀性酸碱介质的截断作业，无流量调节设计，仅做全开全关工况使用，避免半开状态下介质冲蚀密封副导致使用寿命折损。从结构设计逻辑来看，整体采用一体式阀体注塑成型思路，阀体主体为高密度聚乙烯材质，兼顾耐化学腐蚀与抗冲击性能，两端的承插接口尺寸严格匹配同规格HDPE管材的外径公差，安装时直接将管材插入承口段，

　　通过热熔焊接实现接口与管路的无缝连接，相比螺纹连接或法兰连接的阀门，省去了额外的密封垫片、紧固件采购环节，也规避了接口处易渗漏的通病，尤其适合地埋敷设的给水管网、山地灌溉管路这类后期检修难度大的应用场景。阀门的启闭件为带通孔的球形阀芯，阀芯与阀体之间的密封采用弹性橡胶密封圈，装配时通过阀体两端的压盖结构预紧密封圈，保证阀芯转动时的密封性能，操作扭矩控制在单人徒手即可操作的区间，顶部的一字型手柄采用与阀体同色系的硬质塑料注塑成型，手柄与阀芯的连接采用扁方定位结构，避免长期操作后出现手柄打滑、开关不到位的问题，手柄的转动行程设置了90度机械限位，全开时手柄方向与管路轴线平行，全关时与管路轴线垂直，现场操作人员无需额外观察阀位标识，

　　仅凭手柄朝向即可快速判断阀门通断状态，大幅降低管路运维时的误操作概率。从安装边界尺寸来看，这款DN32球阀的整体轴向长度控制在适配小管径管路安装空间的范围内，两端承口的插入深度符合HDPE管路热熔连接的规范要求，安装时无需为阀门预留过长的管路调整段，在狭窄的管井、设备内部管路排布场景中也能顺利布置。阀体外部的加强筋结构沿承口周向均匀分布，既提升了承口段的结构强度，避免热熔连接时夹持力过大导致阀体变形，也能在管路受外力拉扯时分散接口处的应力，降低接口开裂渗漏的风险。在实际选型应用中，这类承插式HDPE球阀的适用压力等级通常匹配PN10及以下的低压管路，工作温度范围覆盖0到60摄氏度的常规流体工况，相比金属材质的球阀，整体重量更轻，

　　运输与现场安装的劳动强度更低，且HDPE材质本身的抗结垢特性，也能避免长期输送硬水时阀体内壁结垢导致的阀芯卡滞问题，在农村安全饮水工程、园林绿化喷灌系统、小型化工车间的弱酸弱碱输送管路中，都能稳定发挥流体截断作用。建模过程中对各部件的配合公差做了针对性优化，阀芯与密封圈的配合间隙控制在合理区间，既保证转动时无卡滞，又能在额定压力下实现零渗漏；承口段的内径尺寸预留了热熔焊接时的熔融料容纳空间，避免焊接时熔融料挤入阀腔内部影响阀芯正常动作；手柄与阀芯的连接扁方做了圆角过渡处理，减少应力集中，提升反复操作时的结构耐用性。
