机加工用精密螺杆式铣虎钳结构

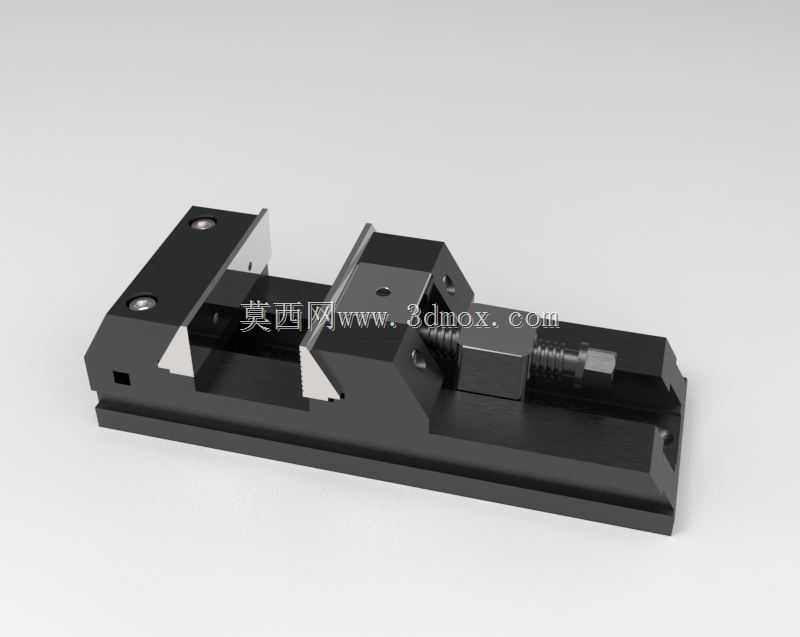

　　这款铣虎钳是铣床、加工中心工位上最常用的通用夹持工装，日常承担小型金属、非金属工件的铣削、钻削、轻量镗削工序的装夹定位任务，在模具加工、小批量零件试制、教学实训车间的机加工工位上普及率极高，区别于普通台虎钳的结构设计，它的夹持导向精度更高，夹紧行程的同轴度控制更严格，能避免装夹过程中工件出现翘起、偏移的问题。从结构设计逻辑来看，这款虎钳采用整体式长条形底座作为承载主体，底座上加工有平行度极高的导向导轨，活动钳身与固定钳身的配合面完全贴合导轨面做直线运动，全程无多余摆动间隙，固定钳身集成在底座一端，活动钳身通过中部的梯形传动螺杆实现进给与夹紧，梯形螺杆的自锁特性可以保证加工过程中受切削力冲击时不会出现松夹退刀的问题，

　　钳口位置设计有可更换的硬质钳口板，钳口板上加工有细密的交叉防滑齿，既能提升夹持摩擦力，又能在钳口磨损后快速更换，无需整体报废钳身，降低长期使用的维护成本。在实际应用场景中，这类虎钳通常通过底座上的安装沉孔配合T型螺栓固定在铣床工作台上，安装时需要先打表校正固定钳口的直线度，保证钳口与机床X轴进给方向平行，避免装夹后工件出现加工基准偏差，它的夹持行程覆盖常规小型零件的装夹尺寸范围，既可以加持方形、矩形的规则坯料，也可以配合V型块加持轴类零件完成键槽铣削、平面铣削的加工任务，针对薄壁类零件加工时，还可以通过调整螺杆的夹紧力控制夹持变形量，避免工件夹伤变形。从安装边界与尺寸适配角度来说，这款虎钳的底座宽度、

　　长度尺寸适配多数中小型立式铣床的工作台T型槽间距，安装时不需要额外制作过渡转接板，钳身整体高度控制在合理范围，不会超出铣床Z轴的有效加工行程，装夹后工件的加工面可以完全处于刀具的有效切削区间内，不需要额外垫高工件。设计过程中重点考量了切削受力的传递路径，夹紧力通过螺杆传递到活动钳身，再通过钳口板均匀作用在工件上，反作用力最终通过固定钳身传递到底座，再分散到机床工作台面，整体受力路径短，刚性充足，能承受铣削过程中较大的径向切削力，不会出现钳身振颤导致的加工表面振纹问题。导向导轨面设计有隐藏式的防尘结构，能阻挡加工过程中产生的铁屑、切削液进入滑动配合面，避免导轨面过早磨损，日常维护只需要定期清理表面铁屑，加注少量润滑油就能保证滑动顺畅，

　　长期使用后也可以通过调整导轨侧的镶条来补偿磨损间隙，始终保持夹持精度。钳身主体采用高强度铸铁材质，经过时效处理消除内应力，长期使用不会出现变形，保证夹持精度的稳定性，螺杆部分采用合金结构钢加工，经过调质处理提升强度与耐磨性，频繁夹紧松开也不会出现螺纹滑牙、变形的问题。在小批量零件加工场景中，这类虎钳可以配合定位块实现工件的快速装夹定位，不需要每次装夹都重新找正，能大幅缩短单件加工的辅助时间，提升加工效率，在精密零件加工场景中，它的重复夹持精度可以满足多数常规机加工工序的公差要求，不需要额外制作专用夹具就能完成加工任务，是机加工车间里通用性极强的基础工装附件。
