机用旋转底座虎钳三维结构设计

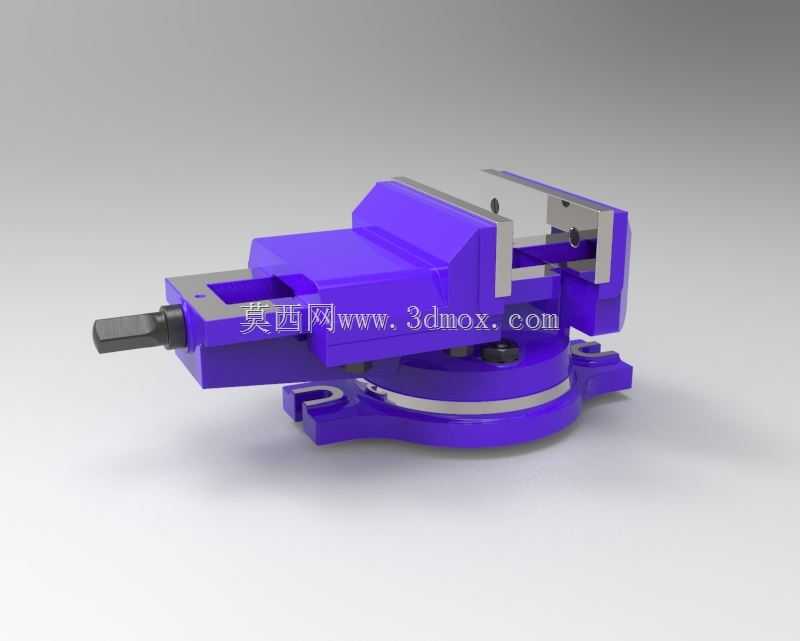

　　在常规机加工、钳工装配、小型零件修配的作业场景里，这类带旋转底座的机用虎钳是工位上出镜率极高的夹持工装，不管是立式钻床、小型铣床的工位配套，还是模具维修、零件倒角去毛刺的钳工台，都能看到这类结构的虎钳承担工件固定的核心作用。和普通固定式虎钳不同，这款虎钳的底座自带360度旋转分度结构，底座上预留了对称的安装螺栓孔，可以直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装时需要注意底座的水平度校准，避免钳口夹持面和工作台面出现倾斜，导致加工时工件受力偏移。从功能结构上看，这款虎钳的核心夹持单元由固定钳身、活动钳身、传动丝杠、钳口板几个部分组成，固定钳身和旋转底座通过中心转轴连接，侧边配有锁紧手柄，当需要调整工件的加工角度时，

　　松开锁紧手柄就可以转动上部钳身到需要的角度，确认角度后扳动锁紧手柄就能完成钳身的角度固定，不需要反复松开工件重新装夹，能大幅减少多面加工、斜孔加工时的装夹辅助时间。钳口部分采用了可更换的淬硬钢钳口板，钳口表面加工有交叉的防滑齿纹，加持毛坯件或者硬度较高的金属零件时能提供足够的摩擦力，避免工件在钻削、铣削的轴向力作用下出现滑移；如果是加持表面精度要求高的精加工零件，也可以更换为铜质或者铝质的软钳口，防止夹伤零件的已加工表面。传动部分采用的是梯形丝杠传动结构，丝杠和活动钳身的螺母配合间隙可以通过钳身端部的调整螺母进行补偿，长期使用出现磨损间隙后，不需要整体更换部件，只需要微调间隙就能保证夹持的刚性，避免夹持时出现旷量。

　　活动钳身的导轨面和固定钳身的导轨采用了矩形滑动导轨配合，导轨面之间的配合间隙经过研磨处理，滑动过程顺畅无卡滞，同时能承受加持时的垂直方向和水平方向的切削反力，不会出现钳身上翘的问题。从安装边界来看，这款虎钳的整体底座轮廓适配常规小型机床的工作台T型槽间距，安装孔的位置可以兼容大部分100mm到150mm钳口规格虎钳的安装尺寸，替换旧虎钳时不需要重新在工作台上加工安装孔，直接对位锁紧即可。钳身的最大开口距离可以覆盖常规小型零件的夹持需求，从几毫米的薄垫片到百余毫米的块状零件都可以稳定夹持，钳口的高度设计也考虑了加工时的刀具避让空间，钻削或者铣削零件上表面时，刀具不会和钳身发生干涉。在设计这类虎钳的三维结构时，

　　首先要保证的是各个受力部件的刚性，比如固定钳身和底座的连接部分、丝杠的传动受力位置、钳口的安装位置，都需要在建模时做受力校核，避免加持力过大时出现部件变形；其次要考虑活动部件的运动顺畅性，丝杠的同轴度、导轨面的平行度都需要在装配约束里做公差匹配，模拟实际装配时的间隙配合状态，不能出现过约束导致的运动卡滞；另外还要考虑易损件的可更换性，比如钳口板的固定螺丝位置、丝杠螺母的安装结构，都要设计成可拆卸的结构，方便后期维护更换。在实际车间使用场景里，这类虎钳除了承担机加工的工件夹持，还经常用来配合工装做小型部件的压装、拆卸作业，比如轴承的压入、销钉的敲入，都可以把工件夹持在虎钳上完成作业，旋转底座的设计也方便操作人员从不同角度完成装配动作，不需要频繁挪动工件位置。和液压虎钳相比，这种纯机械传动的虎钳结构更简单，维护成本更低，不需要外接液压或者气动动力源，适合零散加工、维修类的作业场景，夹持力的大小可以通过操作人员转动丝杠手柄的力度灵活控制，加持薄壁零件时可以避免加持力过大导致的零件变形。建模过程中，各个部件的配合面都做了贴合的公差处理，比如钳口板和钳身的安装面、导轨的配合面、丝杠和螺母的螺纹配合，都还原了实际加工的装配关系，没有出现干涉或者间隙过大的问题，旋转底座的锁紧结构也做了完整的建模，可以直观看到锁紧块和底座转盘的配合方式，方便后续做工程图导出或者结构改进参考。
