带应力仿真展示的机用精密台虎钳结构

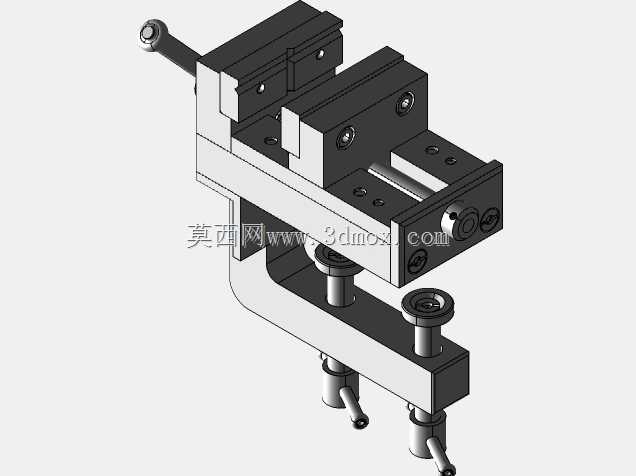

　　这款手动夹紧虎钳是机加工工位、装配校验环节常用的工装夹具，日常在普通铣床、钻床、钳工台工位上承担工件定位夹紧的核心作用，区别于普通固定式台虎钳，它采用了可调节安装支座的结构，能通过底部的三个可调支撑螺栓调整钳身的水平度与安装高度，适配不同工作台面的安装落差，也能在非平整的工装基板上完成快速调平固定，不需要额外加工定制安装垫块。从结构设计逻辑来看，钳身主体采用高刚性铸铁框架结构，固定钳身与活动钳身的配合导轨采用矩形滑动导轨结构，配合间隙可以通过钳身侧面的调节螺钉进行微调，避免长期使用磨损后出现钳口上翘、夹持偏移的问题，钳口部位预留了可更换硬钳口的安装螺孔，用户可以根据加工需求更换光面钳口、齿面钳口或者软质钳口，避免夹伤精加工工件表面。

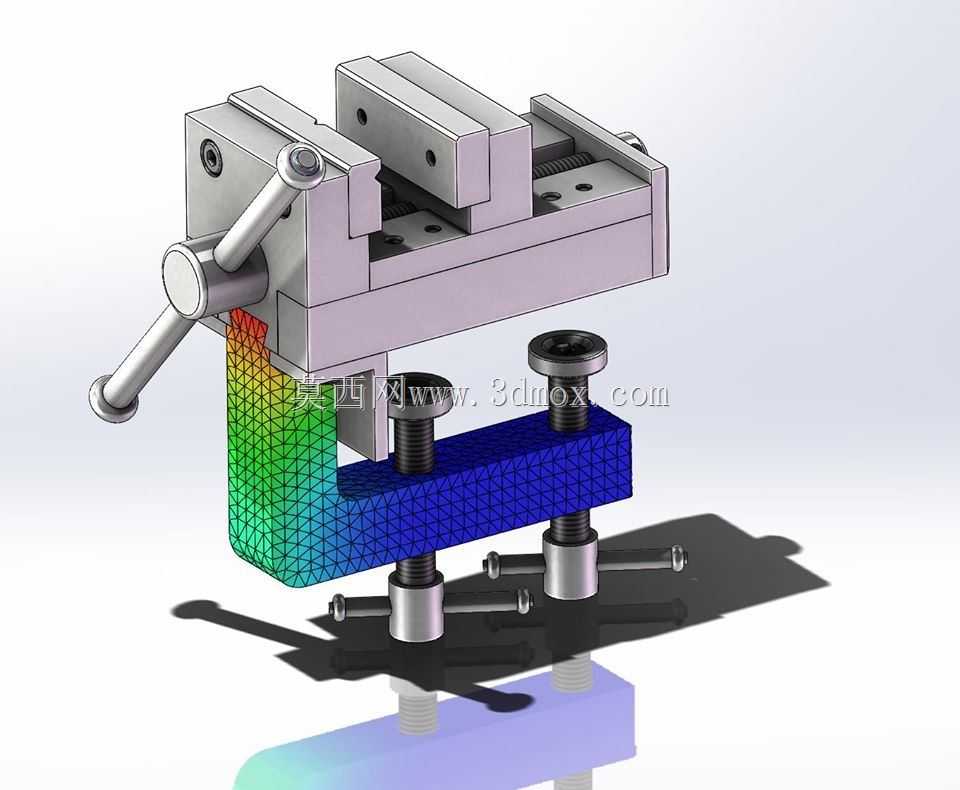

　　夹紧操作采用曲柄摇杆式的丝杠传动结构，操作手柄的力臂长度经过匹配计算，普通操作人员施加正常握力就能产生足够的夹紧力，满足普通铣削、钻孔工序的工件夹持需求，不会因为切削力导致工件移位。图中展示的彩色网格区域是钳身支座部位的有限元应力仿真结果，在最大夹紧力工况下，支座的应力分布从夹持端的高应力区向安装底座端逐步递减，高应力区域集中在钳身与支座连接的转角位置，设计时在该位置做了圆弧过渡处理，避免应力集中导致的支座断裂问题，仿真结果也验证了该部位的结构强度满足额定夹持载荷下的使用要求，不会出现塑性变形。从安装边界来看，这款虎钳的底部三个支撑螺栓的调节行程可以覆盖0-30mm的高度差，钳身整体宽度适配常规125mm规格钳口的安装尺寸，

　　安装孔位可以匹配标准钳工台、铣床工作台的T型槽间距，不需要额外改装就能直接固定在常规机加工设备工作台上。在实际生产场景中，这类带可调支座的虎钳除了常规机加工工位使用，还可以在工装调试、零件检测工位作为临时定位夹具使用，通过调整支座角度还能实现工件的倾斜装夹，完成斜面钻孔、斜向铣削等特殊工序的加工，相比固定式虎钳的适用场景更灵活。设计过程中针对滑动配合面做了耐磨处理要求，导轨面的表面粗糙度控制在Ra1.6以下，保证活动钳身滑动顺畅无卡滞，丝杠部位采用梯形螺纹传动，相比普通三角螺纹的传动强度更高，耐磨性能更好，长期反复夹紧松开也不会出现螺纹滑牙的问题。钳身的整体轮廓做了倒角处理，避免操作过程中尖锐边角划伤操作人员，

　　操作手柄的末端采用可转动的球头结构，夹紧操作时手柄端部可以随操作人员的施力方向自由转动，减少手掌部位的摩擦阻力。从受力传递路径来看，夹紧力通过丝杠传递到活动钳身，再通过钳口传递到被夹持工件，反作用力最终通过固定钳身传递到底部支座，再通过三个支撑螺栓分散到工作台面，整个传力路径没有结构薄弱点，仿真结果也验证了满载荷工况下所有结构件的安全系数都在允许范围内，不会出现过载断裂的风险。
