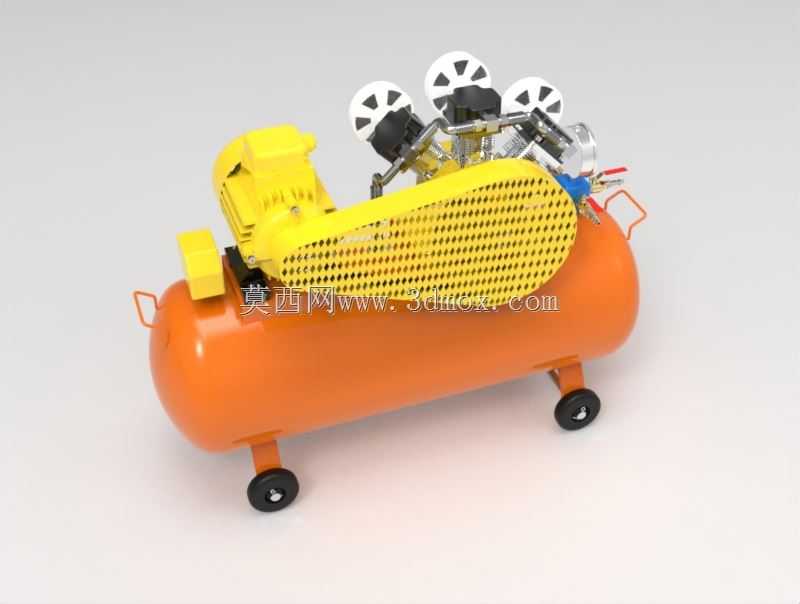

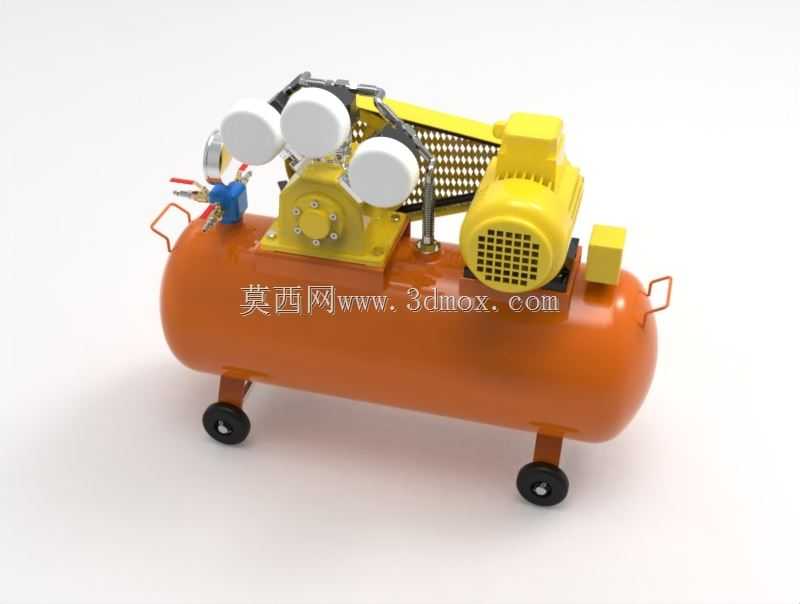

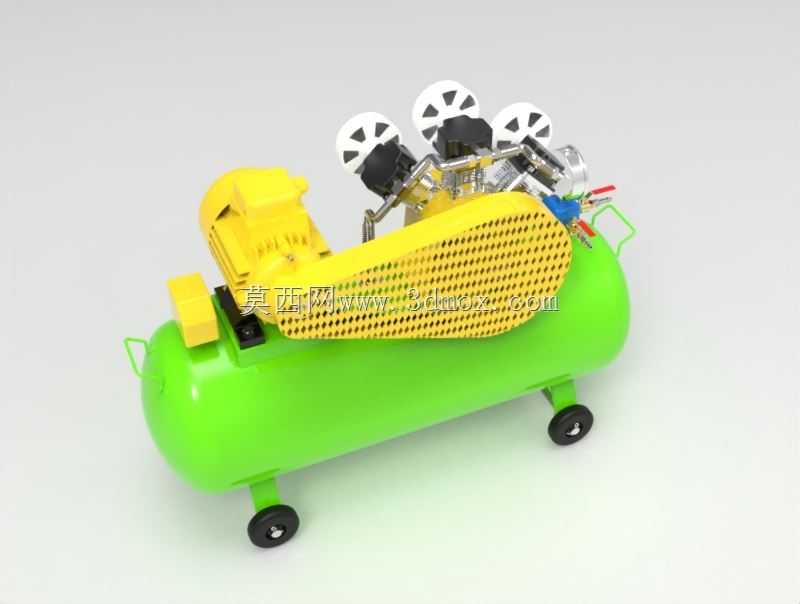

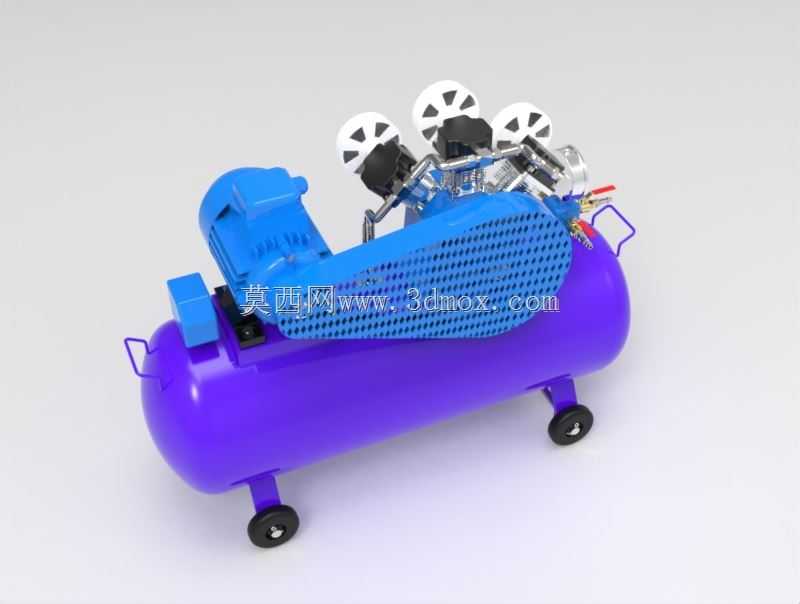

移动式三缸活塞空气压缩机结构设计

　　这款移动式三缸活塞空气压缩机的三维结构设计，核心围绕中小作业场景的压缩空气供给需求展开，在结构布局上充分平衡了动力输出、移动便利性与运行稳定性的多重要求。从实际应用场景来看，这类设备广泛覆盖装修施工中的气动钉枪、喷枪供气，小型机加工车间的气动夹具、气动工具动力供给，汽修门店的轮胎充气、吹尘作业，甚至户外零散施工点位的临时气动动力输出，区别于固定式大型空压站的集中供气模式，这款设备的核心定位就是满足分散、流动、非固定工位的压缩空气使用需求，无需提前铺设复杂的供气管道，推至作业点位即可快速投用。

　　从功能特性来看，三缸活塞式的压缩结构相比单缸、双缸同排量机型，运行过程中的排气脉动更小，输出气压的稳定性更优，三个活塞交替完成吸气、压缩、排气行程，能够有效降低单缸做功带来的整机振动，搭配卧式储气罐的低位重心布局，即使在不平整的车间地面或者临时作业场地放置，也能保持较好的放置稳定性，不会因为持续运行的振动出现移位、侧倾风险。设备的动力单元与压缩缸体之间采用带传动结构，护罩上的密集冲孔设计并非单纯的外观装饰，一方面是满足传动部件的安全防护要求，避免作业过程中衣物、工具误触运转的皮带与带轮引发安全事故，另一方面冲孔结构能够保障传动区域的空气流通，带走皮带运转、带轮摩擦产生的热量，避免长时间高负荷运行下传动区域温度过高加速皮带老化。

　　设计过程中对安装边界与操作便利性的考量覆盖了全使用流程：底部配置的两个定向脚轮与罐体前端的提携扶手形成配合，单人即可完成设备的短距离转移，脚轮的安装支座采用焊接式结构与储气罐罐体直接连接，支座处做了局部加厚处理，能够承受设备满负荷状态下的整体重量，同时抵消移动过程中经过凹凸地面产生的冲击载荷，避免长期使用后支座出现焊缝开裂、变形问题。储气罐作为整机的基座承载部件，所有动力单元、压缩缸体、压力控制组件、排气接口都集成安装在罐体上方的安装支架上，这种集成式布局大幅压缩了设备的整体占地尺寸，在小型门店、流动作业车辆的货厢内都能灵活放置，不会占用过多的操作空间。罐体侧面设置的排气接口预留了快插接头的安装空间，能够快速对接不同规格的气动软管，无需额外加装转接头即可适配常见的气动工具接口，压力调节组件与泄压安全阀的安装位置都设置在操作人员站立即可触及的高度，无需弯腰或者探身就能完成气压调节、泄压操作，操作动线符合日常使用的行为习惯。

　　从结构设计的细节来看，三个压缩缸头呈扇形分布在传动箱的上方，这种布局能够让三个缸体的进气、排气通路长度尽可能保持一致，避免不同缸体的进排气阻力差异导致的做功不均衡问题，同时扇形布局也让缸头区域的散热空间更充裕，缸头工作过程中产生的高温能够通过周围的空气自然流通快速散出，不需要额外加装独立的散热风扇就能满足持续运行的散热需求，简化了整机结构的同时也降低了故障点。电机的安装位置设置在罐体靠近扶手的一侧，一方面平衡了缸头侧的重量，让整机的重心尽量落在两个脚轮与罐体尾部支撑点形成的三角形支撑区域中心，移动过程中不会出现头重脚轻的抬升费力问题，另一方面电机位置远离缸头的高温区域，能够避免缸头传导的热量导致电机工作环境温度过高，延长电机的绝缘层使用寿命。设备的电气控制组件集成在电机侧的防护盒内，所有走线都沿罐体表面的固定卡扣排布，避免走线散乱与运动部件、高温部件接触引发的线路破损问题，整体结构的维护可达性较好，日常需要定期检查的皮带张紧度、空滤状态、油位观察窗都设置在无遮挡的位置，不需要拆解大量护罩就能完成日常点检作业，适配一线作业场景下低维护成本的使用需求。
