微型回转式空气压缩单元结构设计

　　在桌面级气动设备、小型医疗供气装置、便携检测仪器、实验室小型气路系统这类对安装空间有严苛限制的场景里，大排量固定式压缩机完全没有适配性，这类场景需要的是体积紧凑、输出压力稳定、安装固定便捷的小型压缩单元，本次呈现的这款微型压缩结构，正是针对这类小空间供气需求完成的结构设计。

　　从实际使用场景出发，这类小型压缩单元不需要承担工业级连续大负荷供气任务，核心需求集中在三点：一是安装边界足够小，能够嵌入设备内部预留的狭窄腔室，不需要额外占用外部安装空间；二是运行振动控制在合理范围，避免带动配套的精密检测元件出现测量偏差；三是输出接口标准化，能够直接对接常规的微型气动管路，不需要额外做转接结构。

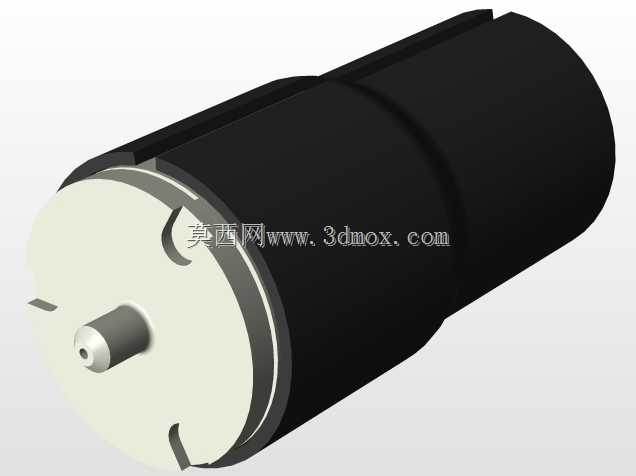

　　整个结构采用同轴圆柱式布局，动力驱动段与压缩做功段沿同一轴线串联布置，外壳采用等直径圆柱结构，没有外凸的突兀结构，这种布局的优势非常明显：首先是安装时只需要预留对应直径的圆柱安装腔即可，不需要针对异形结构做避让设计，设备内部的空间利用率可以做到最高；其次是同轴布局下，运动部件的回转中心与整机轴线重合，运转时的偏心振动可以降到最低，不需要额外设计厚重的减震安装底座，仅靠壳体周向的限位结构就能完成固定，进一步压缩安装占用的空间。

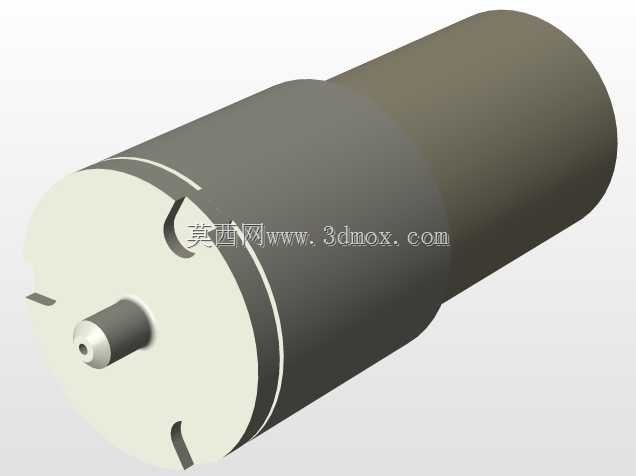

　　从功能结构上看，前端的端盖集成了输出轴定位、气路接口预留、安装定位三个核心功能，输出轴采用中心带通孔的结构设计，这个通孔并非工艺孔，而是压缩后气体的输出通道，这种设计将动力输出与气路输出整合在同一轴端，不需要在壳体侧面额外开设气路接口，进一步减少了整机的外凸结构，安装时侧面不需要预留管路避让空间，适配更多紧凑安装场景。端盖上的三个弧形缺口并非装饰结构，一方面是作为壳体内部与外界的通气通道，满足压缩过程中的进气需求，另一方面可以作为安装时的周向定位槽，配合设备腔室内的定位凸台，能够快速完成整机的周向固定，避免运转过程中壳体随输出轴一同转动，不需要额外设计复杂的防转结构。

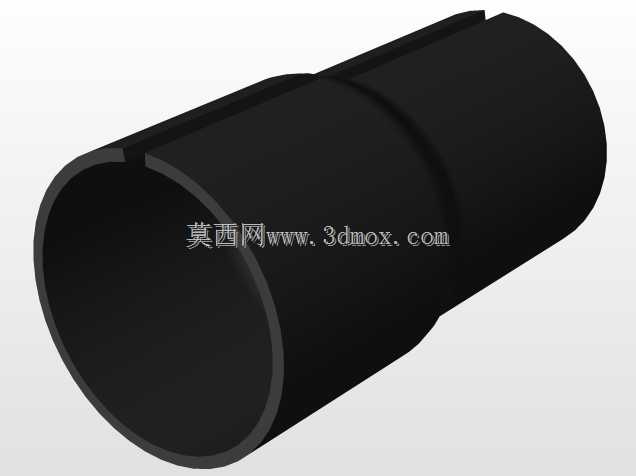

　　设计过程中，针对这类小型压缩单元的常见失效点做了针对性优化：首先是端盖与壳体的配合段采用台阶式定位结构，装配时可以直接靠台阶面完成轴向定位，不需要反复调整装配间隙，既提升了装配效率，也能保证内部运动部件的轴向间隙控制在合理范围，减少运转过程中的端面摩擦损耗；其次是输出轴的支撑采用双段滑动轴承结构，相比单轴承支撑，双段支撑可以承受一定的径向负载，即使输出端对接小型偏心负载，也不会出现轴端偏磨导致的密封失效问题；另外壳体表面的轴向凹槽结构，一方面是增加壳体的散热面积，连续运转时可以通过壳体表面自然散出部分热量，不需要额外加装散热风扇，进一步简化整机结构，另一方面凹槽可以作为安装时的导向结构，沿腔室推入时可以顺着凹槽完成对位，降低装配难度。

　　从安装边界来看，整机的最大外径控制在极小的尺寸范围内，轴向总长度与外径的比例经过优化，既保证内部有足够的空间布置驱动组件与压缩组件，也不会因为轴向长度过长导致安装时出现悬臂问题。安装时可以采用两种固定方式：一种是周向抱紧固定，利用圆柱外壳的整周圆柱面，用卡箍直接抱紧固定在设备腔室内，适合内部空间不规则的设备；另一种是端盖固定，利用前端端盖上的预留安装位，通过螺丝直接将整机固定在设备的安装板上，适合需要刚性固定的场景。两种固定方式都不需要对整机结构做额外改装，能够适配不同设备的安装需求。

　　在实际选型适配时，需要注意这类小型压缩单元的输出压力与流量特性，它更适合小流量恒压供气的场景，比如为小型气动吸盘提供负压源、为便携检测设备提供恒定压力的样气输送动力、为桌面级小型气动夹具提供夹紧动力，并不适合大流量连续供气的场景。设计建模过程中，所有配合面的尺寸公差都按照常规机械加工的精度要求设置，既不会因为公差过严导致加工成本过高，也不会因为公差过松导致装配后出现漏气、振动过大的问题，内部的密封结构采用常规的微型密封圈，属于行业通用标准件，后期维护更换不需要定制特殊配件，降低全生命周期的使用成本。

　　另外，整个结构的所有棱角都做了倒钝处理，没有尖锐的边角，一方面是装配过程中不会划伤操作人员，另一方面嵌入设备内部时，也不会刮伤设备内部的线缆与其他元件，这种细节处理在小型嵌入式部件的设计中非常重要，很多同类产品往往忽略这一点，装配时很容易造成周边部件的损坏。整体结构没有采用复杂的异形曲面，所有结构都可以通过常规的车削、注塑工艺完成加工，量产时的工艺性较好，不需要特殊的加工设备，能够有效控制生产成本。
