对称布局概念空气压缩装置结构设计

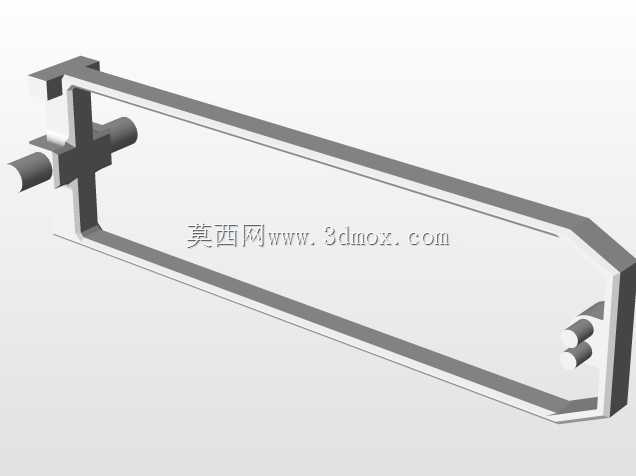

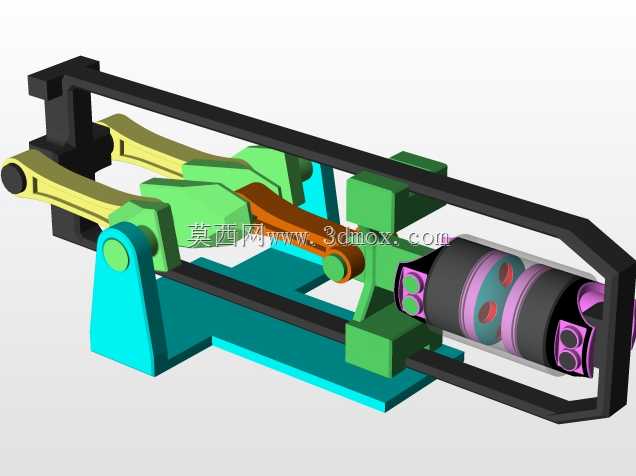

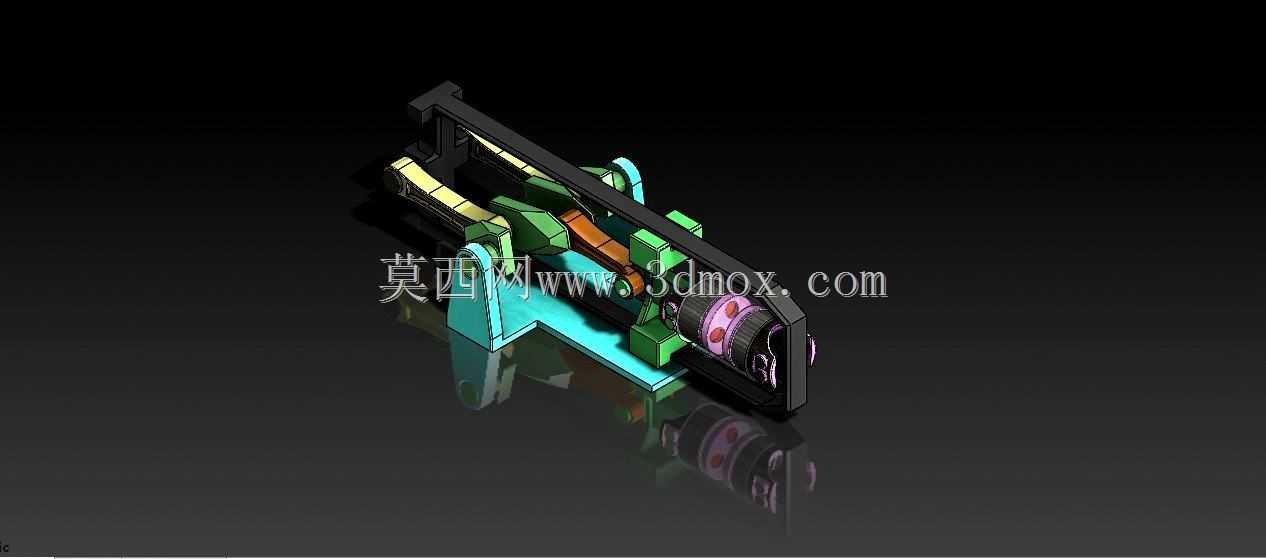

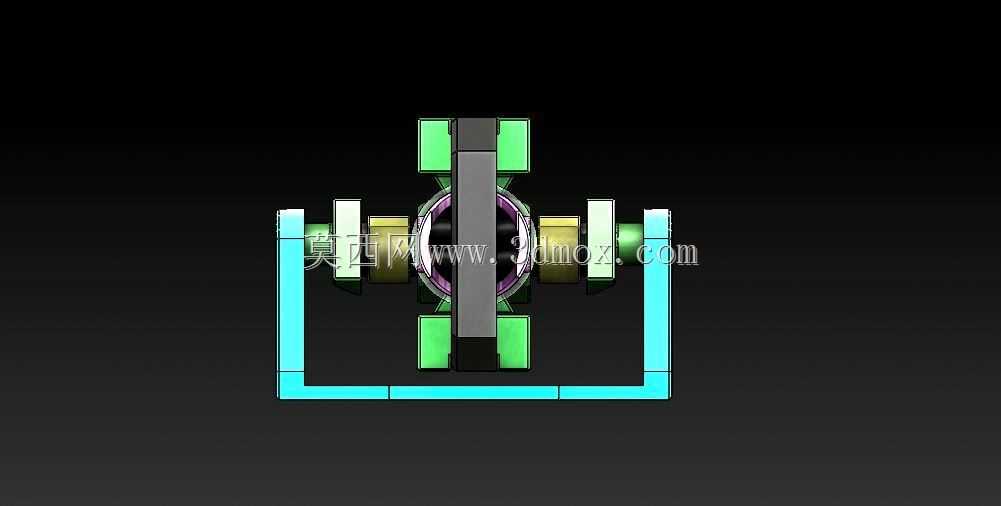

　　在小型气动系统的前沿探索场景中，这类对称布局的概念压缩装置跳出了传统活塞压缩机的结构惯性，从动力传递路径的对称性出发重构压缩单元的布置逻辑，能为便携气动工具、小型实验气源、微型气动执行机构提供稳定的压缩空气输出。不同于常规单缸或直列多缸压缩机的偏心载荷问题，该设计将两组压缩腔对称分布在主轴两侧，主轴运转过程中两侧活塞的往复惯性力可实现大部分自平衡，能大幅降低整机运转时的振动幅值，无需额外加装厚重的减震底座即可满足桌面级、便携类设备的安装使用需求。从结构功能来看，装置核心的动力输入段居中布置，两侧的压缩腔体通过框架式支撑结构连为整体，压缩过程中产生的径向载荷会通过两侧对称的支撑臂传递到外围框架，避免主轴承受额外的偏载弯矩，

　　能有效延长核心转动部件的使用寿命。设计过程中优先考虑了装配的便捷性，所有腔体组件、密封件、传动部件均采用模块化拆分思路，单个压缩单元可独立拆卸更换，无需完全拆解整机即可完成密封件更换、腔体清洁等日常维护操作，对于实验类场景下频繁调整压缩参数的需求十分友好。安装边界方面，该装置整体采用方正的外轮廓设计，外围框架的底面为平整安装面，四个角点预留了标准安装孔位，可直接固定在型材机架、设备安装面板上，横向尺寸控制在常规小型气源设备的安装范围内，竖向高度预留了散热间隙，安装时无需在周边预留过大的操作空间，进出气接口布置在框架两侧的居中位置，可直接对接标准气动快插接头，适配常规直径的气动软管。在实际应用层面，这类概念结构可拓展为无油压缩单元，

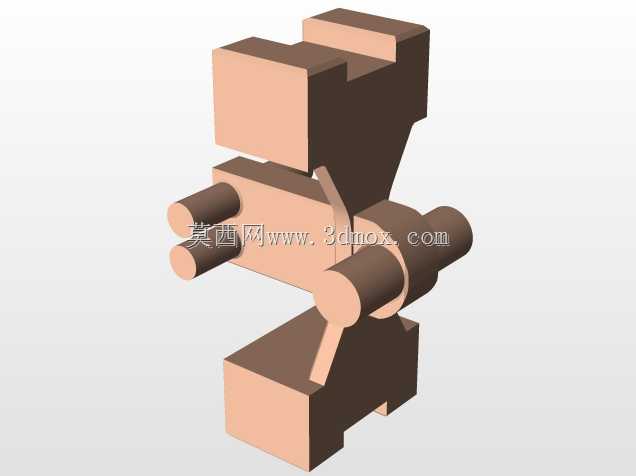

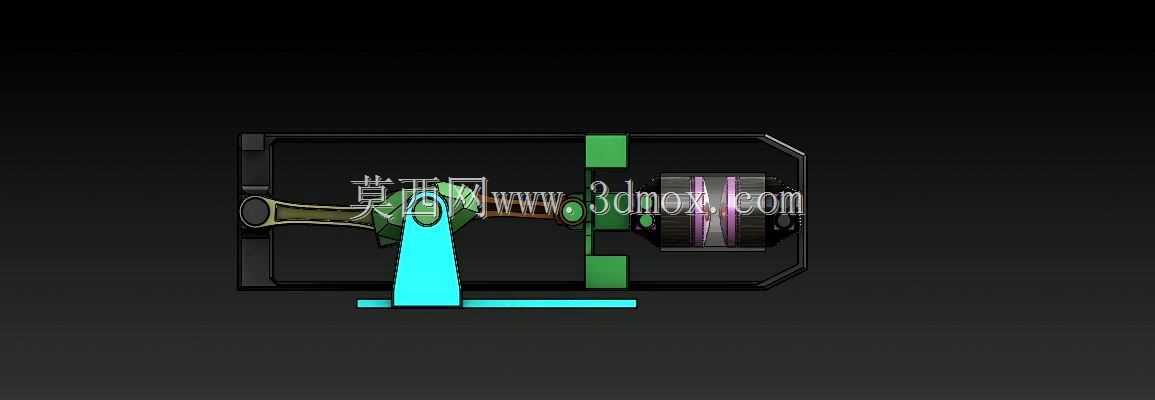

　　通过优化腔体表面的涂层处理替代传统油润滑结构，输出的压缩空气不含油雾，可满足实验室精密气动实验、小型医疗气动设备、食品包装类小型气动执行机构的气源要求，避免油雾污染作业对象。结构设计上摒弃了传统压缩机复杂的外置阀组布局，将进排气阀片集成在压缩腔体的端盖内部，缩短了气路路径，减少了压缩过程中的气压损失，能在相同功率输入下获得更高的容积效率。对称的结构布局也让整机的重心落在主轴的中心轴线上，移动搬运过程中不会出现偏重侧倾的问题，适配移动作业类气动设备的集成需求，比如可直接集成在便携气动钉枪、小型气动喷漆设备的主机内部，无需额外设置配重块平衡整机重心。从传动逻辑来看，居中的主轴通过十字滑块结构同时驱动两侧的压缩活塞，

　　两侧活塞的运动相位完全相反，一侧活塞处于压缩行程时另一侧处于吸气行程，输出的压缩空气压力脉动更小，无需搭配大容量的稳压气罐即可获得相对平稳的气压输出，能进一步缩小整机的占用空间，满足狭小安装空间下的气源集成需求。框架式的外围结构除了承担支撑载荷的作用，还可作为散热结构使用，压缩过程中腔体产生的热量可直接通过接触传导传递到外围框架，通过框架表面与空气的自然对流完成散热，省去了额外的散热风扇结构，降低了整机的运转噪音与能耗，适合对噪音控制有要求的室内作业场景。
