手动螺旋式管道夹持工装结构展示

　　这款手动螺旋驱动的管道夹持装置，是管路安装、维修作业场景中极为常用的夹持类工装，日常在水电施工、管路预制、小型五金加工工位上都能见到它的身影，核心作用是在对金属或硬质塑料管道进行切割、套丝、坡口打磨、管件对接等操作时，牢牢固定圆柱形管材，避免管材受加工外力时发生转动、轴向窜动，保障加工精度与操作安全。

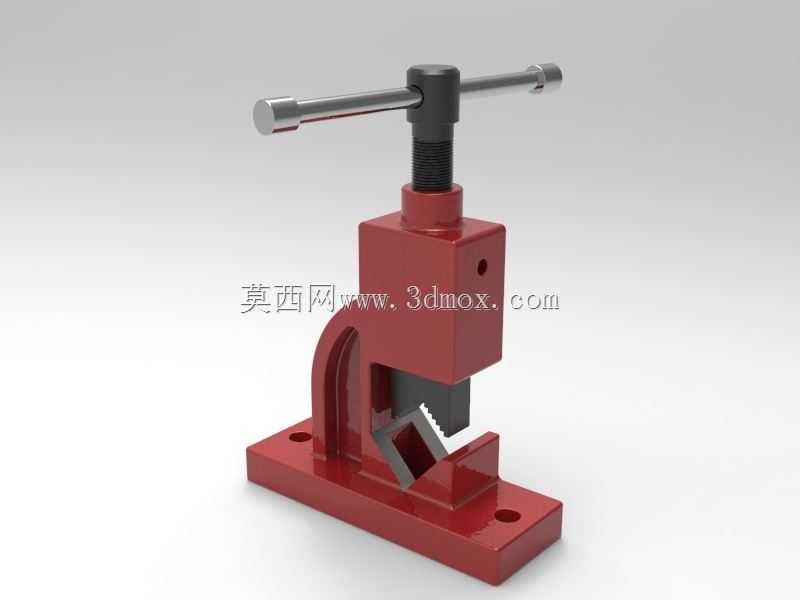

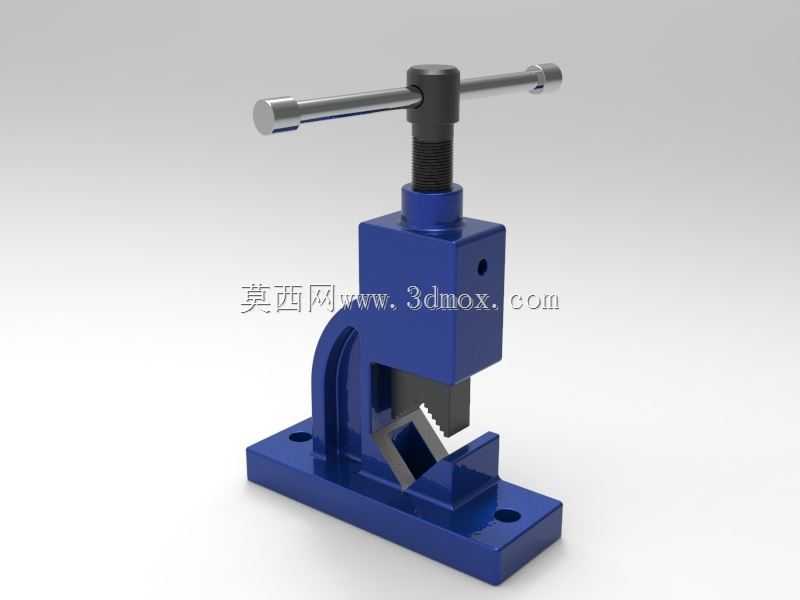

　　从结构设计逻辑来看，装置整体采用C型开式机架布局，底部为带两个安装通孔的矩形安装底板，安装孔位沿底板长度方向对称分布，可通过螺栓将整个装置固定在工作台面、角钢支架等作业基座上，安装边界需预留至少大于底板长宽各50mm的平整安装面，保障固定后机架不会受夹紧反力发生翘曲。底板上方一体成型的C型弯臂构成主要承力结构，弯臂上部加工有同轴的内螺纹通孔，与顶部的T型手动压杆配合构成螺旋进给副，T型压杆横向的操作杆长度经过力矩匹配设计，操作人员无需额外加力杆，仅靠双手转动横杆即可输出足够的夹紧力，压杆下部连接带V型齿槽的上夹紧块，与底座上对应设置的下V型定位块配合，形成对圆柱形管材的四点接触夹持，齿槽的防滑纹路可以增大与管材外壁的摩擦力，即便夹持表面沾有少量油污的金属管材，也不会出现打滑松脱的情况。

　　设计过程中，上夹紧块与压杆末端采用活动铰接结构，夹紧过程中压杆转动时上夹块不会随压杆同步旋转，避免夹块齿面刮伤管材外壁镀层，同时可以自适应不同管径的圆柱面，保证夹块齿面与管材外壁充分贴合。下V型定位块的夹角设置为90度，可适配一定直径范围内的圆管夹持，无需频繁更换夹块就能覆盖日常作业中常见的小口径管路装夹需求。C型机架的开口高度与深度经过尺寸校核，既保证足够的夹持行程，又控制整体结构的体积与重量，适合移动作业场景下的临时装夹使用，机架的壁厚经过受力仿真验证，在最大夹紧力作用下C型臂的变形量控制在许可范围内，不会因长期受力出现开口扩张、螺纹滑牙等失效问题。

　　实际使用时，操作人员先将装置固定在稳定的作业基座上，反向转动T型手柄抬起上夹块，将待加工管材穿入上下夹块之间的V型槽内，调整管材待加工位置对准作业区域后，顺时针转动T型手柄，通过螺旋副的进给推动上夹块下压，直到上下夹块将管材牢牢夹紧，即可开展后续加工作业；加工完成后反向转动手柄松开夹块，即可取出管材完成操作。整个夹紧过程无需额外动力源，纯机械结构的可靠性极高，日常维护仅需定期给螺纹副加注少量润滑脂，清理夹块齿槽内积存的金属切屑、杂物即可长期稳定使用，相比普通的平口台钳，这种带V型夹块的管道夹持装置对圆柱类工件的对中性更好，夹紧时不会将管材夹扁，尤其适合薄壁金属管、硬质塑料管的装夹作业，在管路维修、现场安装等缺乏动力源的作业场景下，实用性远高于其他电动、液压类夹持设备。

　　从结构细节来看，装置的所有棱角处都做了倒钝处理，避免操作过程中划伤操作人员，T型操作杆的两端做了滚花处理，即便手上沾有切削液、油污也能稳定转动手柄不会打滑，底板的安装孔为沉孔设计，固定螺栓的头部不会突出底板表面，保证装置放置时的平整度。夹块采用耐磨钢材制作，齿面经过淬火处理，长期使用磨损后也可以单独拆卸更换，无需更换整个装置，降低了长期使用的维护成本。
