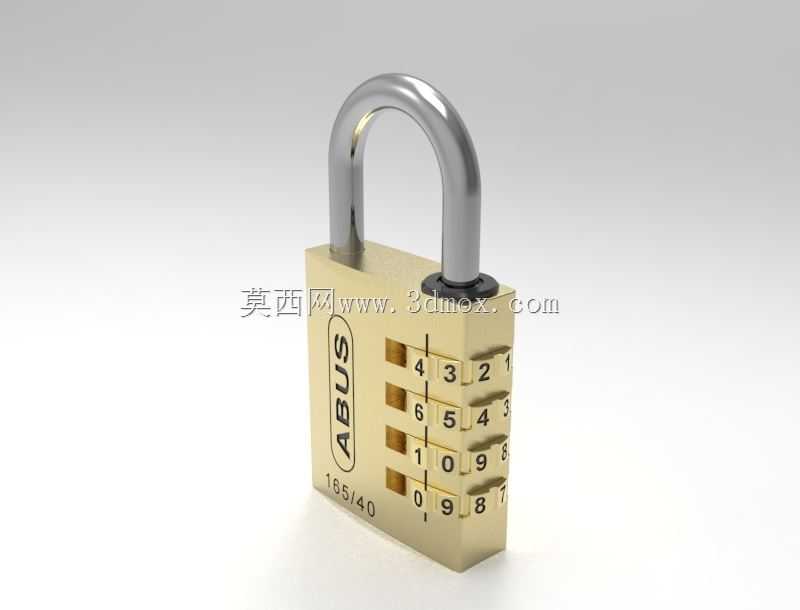

四位密码式黄铜组合挂锁结构设计

　　日常安防场景里，这类四位密码组合挂锁的应用覆盖范围极广，从户外配电箱柜门、仓储周转箱搭扣、户外设备检修口封扣，到健身房储物柜、学生宿舍衣柜、旅行箱包外置锁扣，甚至施工现场临时围挡的固定锁止位，都能见到这类结构的身影。和传统钥匙挂锁不同，它不需要额外携带钥匙，依靠预设的数字密码完成解锁、锁止动作，规避了钥匙遗失、私配带来的安防风险，在人员流动较大的公共场景、需要多人共管的设备点位，实用性远高于普通弹子挂锁。

　　从结构设计逻辑来看，这款挂锁采用黄铜作为锁体主体材质，首先是兼顾了结构强度与防腐蚀性能，户外长期使用时，黄铜表面形成的致密氧化层能抵御潮气、弱酸弱碱环境的侵蚀，不会像普通锌合金锁体那样容易出现表层锈蚀、卡滞密码轮的问题。锁梁采用硬化合金钢材质，表面做镀铬处理，抗剪切、抗扭撬的性能满足日常安防需求，锁梁和锁体的配合间隙控制在0.1mm以内，既保证锁梁转动顺畅，又避免了缝隙过大给撬锁工具留下操作空间。

　　密码轮组是整个挂锁的核心功能部件，四组独立的密码轮沿锁体侧面竖向排布，每个轮面蚀刻0-9共10个数字，相邻密码轮的间隙控制在0.2mm，转动时不会出现互相干涉卡滞的问题，每个密码轮到位时会有清晰的定位触感，不需要刻意目视对位就能凭手感确认密码对齐。内部的锁芯卡块采用和密码轮联动的结构，只有当四组密码轮全部对齐预设位置时，卡块才会完全退入锁体内部，此时锁梁可以向上弹起完成解锁；锁止状态下，只要任意一个密码轮转离正确位置，卡块就会卡入锁梁的限位槽内，此时锁梁既无法转动也无法拔出，实现可靠锁止。设计时特意将密码轮的阻尼调整到合适区间，既不会因为轻微触碰就发生移位，也不会因为阻尼过大导致转动密码时费力，日常戴薄劳保手套操作也能顺畅调整密码。

　　外形尺寸方面，这款挂锁的锁体主体为长方体结构，宽度控制在40mm左右，整体厚度16.5mm，锁梁的有效内空高度满足常规搭扣、锁鼻的穿装需求，不需要额外改造被锁部件的安装位就能直接适配。锁体边角全部做了R2的圆角处理，没有尖锐的棱角，日常使用时不会剐蹭衣物、划伤手部，也避免了磕碰掉漆的问题。锁体正面的品牌标识采用蚀刻填漆工艺，长期使用不会因为摩擦出现标识脱落的问题，密码轮的数字采用凹刻填黑处理，哪怕表面沾有灰尘、油污，也能清晰辨认数字位置，不会因为长期磨损导致数字模糊无法对位。

　　从安装适配边界来说，这款挂锁不需要额外的安装固定结构，属于便携可移动式锁具，只要被锁部件的锁鼻内径大于锁梁直径、锁鼻厚度在锁梁内空高度范围内，都可以直接使用。设计时考虑到不同场景的使用需求，锁梁的解锁行程做了限位设计，解锁后锁梁不会完全从锁体中脱出，避免了锁梁单独遗失的问题，日常开合使用时不需要额外留意锁梁的存放。内部的密码复位结构采用隐藏式设计，只有在锁梁完全弹出的解锁状态下才能进行密码重置，锁止状态下无法改动密码设置，避免了误操作导致密码错乱、无法开锁的问题。

　　在实际使用场景中，这类密码挂锁的可靠性经过了长期验证，比如户外电力设备的箱柜锁，运维人员不需要携带大串钥匙，只需要记住统一设置的密码就能完成多个点位的巡检开锁，人员轮岗时只需要重置密码就能完成权限交接，不需要更换锁具或者重新配钥匙，大幅降低了运维成本。在仓储物流场景中，周转箱使用这类挂锁封扣，可以避免运输途中箱盖意外打开，也能防止无关人员随意开启箱内物品，密码可以随货单一同交接，不需要额外传递钥匙。针对民用场景，比如储物柜、箱包使用时，用户可以根据自己的使用习惯随时更换密码，不需要担心钥匙被他人私配的问题，安防灵活性远高于传统钥匙锁。

　　结构建模过程中，需要重点把控密码轮和内部卡块的配合公差，每个密码轮的卡槽位置度误差必须控制在0.05mm以内，否则会出现密码对齐后仍然无法解锁、或者密码错位时仍然能拉开锁梁的问题。锁梁和锁体的配合孔需要做同轴度校验，保证锁梁上下滑动顺畅，不会出现卡滞、晃量过大的问题。锁体内部的弹簧部件采用不锈钢材质，长期使用不会出现锈蚀失效的问题，保证锁梁弹出、卡块复位的动作可靠。所有运动部件之间都预留了合适的热胀冷缩间隙，哪怕在-20℃到60℃的环境温度区间内使用，也不会因为材料热胀冷缩出现动作卡滞的问题，适配国内绝大多数地区的户外使用环境。
