小尺寸面板用梅桑式滑动锁结构

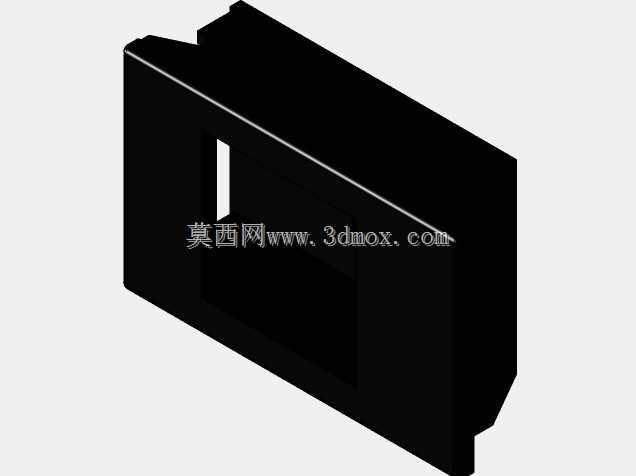

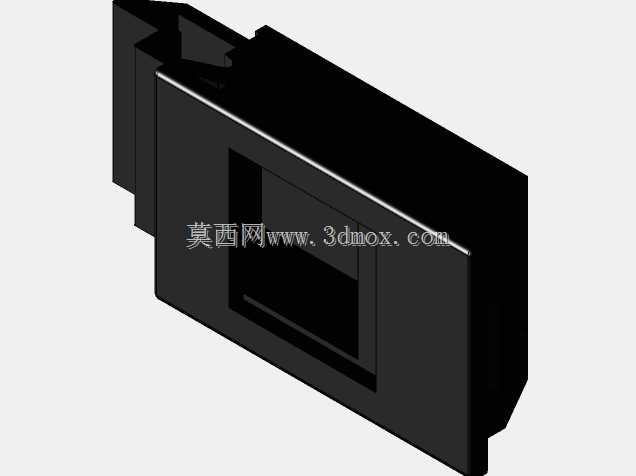

　　在小型电气柜、仪表箱、嵌入式设备舱这类小尺寸门体的锁具选型里，传统搭扣锁、转舌锁经常会遇到安装空间不足、锁闭后刮蹭门体漆面、拆装维护麻烦的问题，这款滑动锁结构就是针对这类场景做的定向优化设计。从实际使用场景来看，这类小尺寸门体常见于实验室小型设备外壳、通讯终端嵌入式箱门、工控机侧开检修门，这类场景的门体面板厚度普遍偏薄，常规锁具的安装座需要预留较深的沉孔空间，很容易打穿面板或者干涉内部元器件排布，这款锁的分体式两件结构刚好解决了这个痛点，锁体主体和卡扣件分别固定在门体和门框对应位置，不需要在门体上开大面积的沉槽，仅需要预留对应滑动行程的窄槽即可完成安装，对面板的厚度适配范围覆盖0.8到1.5mm，刚好匹配市面上常用的冷轧钢薄板、铝合金薄板、工程塑料面板的常规厚度区间。

　　从功能特性上看，这款滑动锁采用横向滑动解锁的操作逻辑，相比按压式、旋转式锁具，操作行程更短，不需要额外预留手指旋转或者按压的操作空间，在密集排布的多舱位设备上，相邻门体间隙仅需要预留3mm左右就可以完成解锁操作，不会出现相邻锁具操作干涉的问题。两件式的结构设计把锁闭的受力点分散到门体和门框的两个安装面上，锁闭状态下的夹持力均匀分布在卡扣配合面，不会像传统单舌锁那样在门体局部产生集中应力，避免薄面板长期使用后出现变形翘边的问题。同时锁体和门体接触的边缘做了圆弧过渡处理，滑动过程中锁体边缘不会和门体漆面产生硬摩擦，解决了传统锁具反复开关后刮掉门体边缘油漆、出现锈蚀隐患的问题。

　　设计思路上，这款锁没有采用复杂的弹性锁止结构，依靠滑动件上的楔形卡扣和门框上的固定扣件实现过盈锁止，零件总数仅为两个冲压件加一个滑动限位件，没有细小的弹簧、弹子类易损零件，在工业场景下长期使用不会出现弹簧失效、小零件卡滞的问题，适配-20℃到60℃的常规工业环境使用，不会因为低温导致塑料件脆裂或者弹性件失效。车身上自带的夹式固定结构是这款锁的另一项设计亮点，安装时不需要额外使用螺丝固定锁体主体，只需要将锁体对准面板上的预开卡槽推入，夹片就会自动卡在面板背面，整个安装过程不需要在面板背面操作，单人在门体外侧就可以完成全部安装工序，相比传统需要从背面拧螺母固定的锁具，安装效率提升60%以上，特别适合流水线批量装配的设备生产场景。

　　从安装边界尺寸来看，锁体主体的外轮廓宽度仅为18mm，高度为32mm，滑动行程为6mm，安装时需要在面板上开设的槽口尺寸为12mm宽、26mm高，槽口距离门体边缘的最小距离仅需要8mm，对于宽度不足100mm的超小型门体也能适配。锁闭状态下，锁体突出面板表面的高度仅为2.5mm，不会突出门体表面形成磕碰隐患，也不会影响设备外表面的整体平整性，适合对外观平整度有要求的桌面式设备、壁挂式终端使用。卡扣配合的锁止量设计为1.2mm，既可以保证门体和门框之间的密封胶条有足够的压缩量，实现IP40级别的防尘防护效果，又不会因为锁止量过大导致解锁阻力过大，操作手感偏硬。在实际选型使用时需要注意，门框上的固定扣件安装位置需要和锁体滑动行程精准匹配，横向安装公差允许±0.3mm，纵向公差允许±0.5mm，安装时可以通过扣件上的长圆孔做微调，不需要过高的加工精度就可以实现顺畅的锁闭和解锁。
