嵌入式钢制柜门锁柄结构设计方案

　　这款嵌入式钢制锁柄主要面向工业柜体、特种工具箱、户外设备舱等需要可靠锁闭且要求外观平整无外凸构件的应用场景，在实际工程应用中，这类锁柄常被配置在电力柜、通讯设备柜、移动作业工具箱、工程车辆侧舱等位置，避免外凸锁具在设备转运、人员通行过程中发生勾挂磕碰，同时能在一定程度上降低外力破坏锁具的风险。从功能实现逻辑来看，该锁柄采用隐藏式翻转操作结构，非操作状态下手柄完全收纳于方形基座的凹陷腔体内，基座外表面与安装面板保持齐平，需要开启时将手柄从腔体内翻出，通过手柄带动内部的锁舌回转机构，实现锁舌与柜体门框锁扣的啮合与脱开，操作完成后手柄可自动或手动复位至收纳状态，不会额外占用柜体外部的操作空间。在结构设计层面，

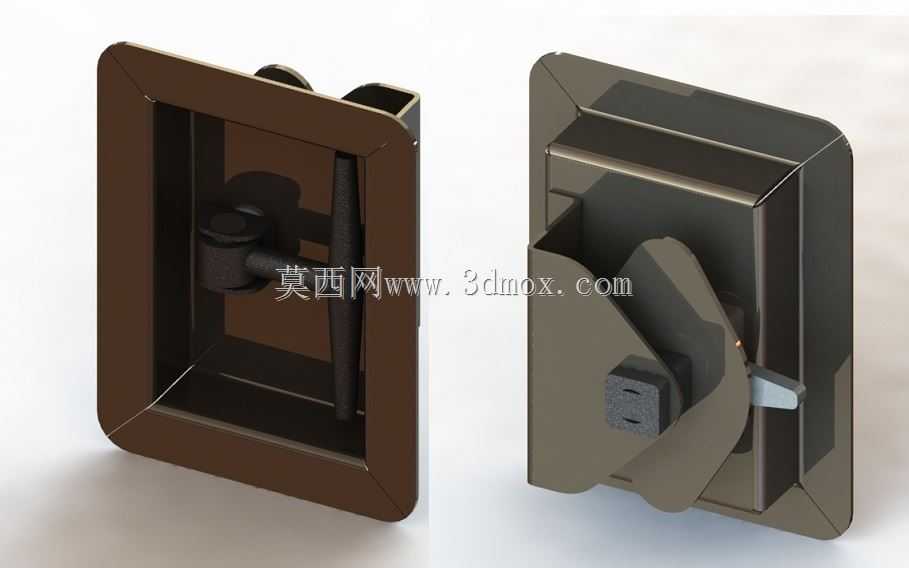

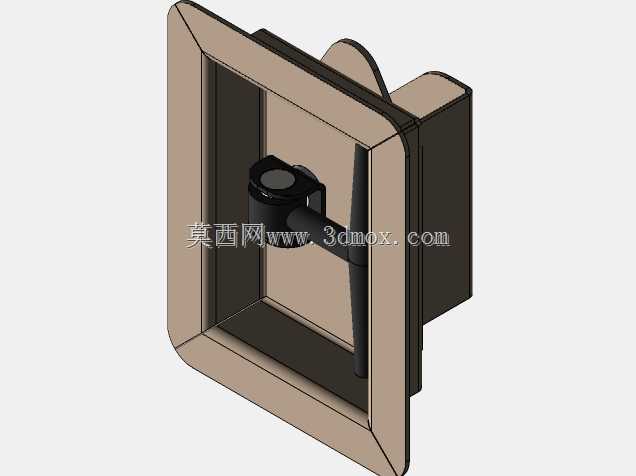

　　这款锁柄的基座采用弯折成型的钢制壳体结构，整体为带圆角的矩形框体，壳体边缘设置有翻边结构，安装时可直接嵌入预先开好的矩形安装孔内，翻边贴合安装面板的外表面，通过背面的固定结构实现锁体与面板的紧固，不需要在面板外部设置突出的安装螺钉头，进一步保证了安装面的平整性。内部的锁舌驱动机构采用偏心回转结构，手柄的回转轴与锁舌的驱动轴通过联动块连接，当手柄翻转至90度工作位置时，偏心结构带动锁舌完成最大行程的伸缩动作，锁舌的伸出长度可根据柜体门框的搭接尺寸进行适配调整，常规配置下锁舌有效啮合长度不小于8mm，能够保证柜体在振动、轻微冲击工况下不会出现意外松脱。从安装边界参数来看，该锁柄的基座外轮廓尺寸适配厚度1.2mm至2.

　　5mm的钢制面板安装，安装开孔为矩形，开孔尺寸需要与基座嵌入部分的外形保持0.2mm至0.5mm的装配间隙，既方便安装时的对位调整，也能避免间隙过大导致锁体安装后出现晃动。基座的凹陷腔体深度根据手柄收纳后的厚度设计，保证手柄收纳后不会突出基座表面，腔体内部设置有限位挡块，限制手柄的翻转角度，避免操作时手柄过转导致内部联动机构脱位。锁柄的操作力设计经过适配调校，常规状态下扳动手柄的操作力控制在15N至25N之间，既不会因为操作力过小导致轻微振动就触发手柄弹出，也不会因为操作力过大给日常开关操作带来不便。在材质选择上，除了内部的联动销轴采用耐磨钢材制作外，基座、手柄、锁舌等主要承载部件均采用冷轧钢板冲压成型，表面做喷塑处理，

　　能够适应户外轻度腐蚀、工业车间多粉尘的使用环境，锁舌与锁扣的接触部位做了圆角过渡处理，开关过程中不会出现金属尖锐摩擦的异响，同时能减少长期使用后的磨损量。在实际选型适配过程中，需要注意安装面板背面的预留空间，要保证锁体嵌入后内部的锁舌伸缩行程不会与柜体内部的布线、安装元器件发生干涉，锁体背面距离柜体内侧构件的最小安全间隙不小于15mm，避免锁舌伸出时顶到内部构件导致锁闭不到位。另外，该锁柄的结构设计预留了挂锁孔位，在需要额外加挂挂锁实现双重锁闭的场景下，可在手柄复位后通过基座上的对应孔位穿入挂锁，限制手柄的翻转动作，进一步提升锁闭的安全性，适配不同安全等级的柜体使用需求。从三维建模的实现角度来看，该锁柄的各个钣金件均采用等壁厚建模方式，冲压弯折处的圆角半径根据板材厚度设置为对应工艺允许的最小值，联动机构的运动副按照实际装配关系设置回转约束，可直接用于模拟锁柄的完整开关动作过程，验证各个运动部件在行程范围内是否存在干涉，也能直接导出工程图用于生产加工的工艺编制。
