机加工固定式螺杆传动台钳结构设计

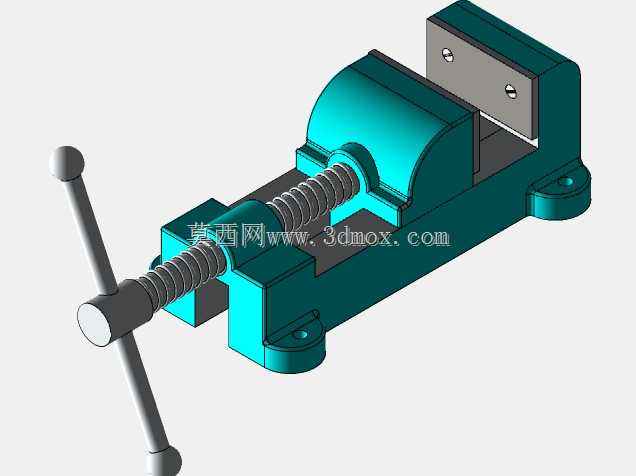

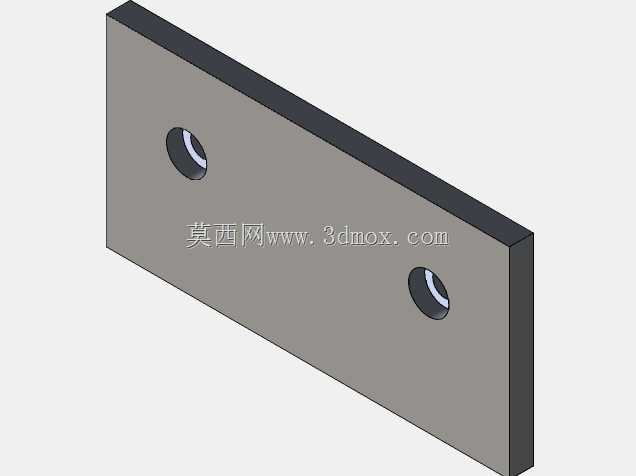

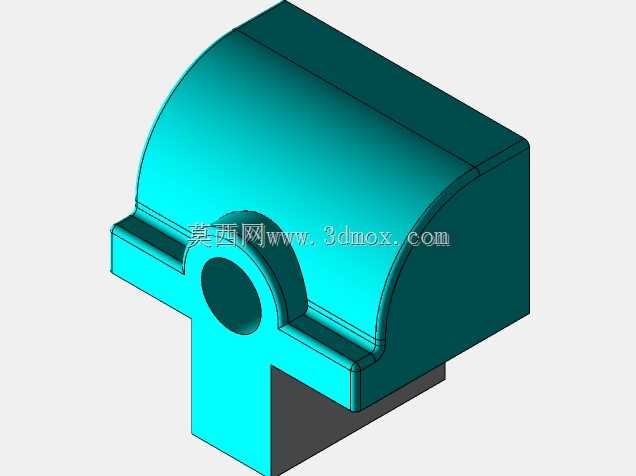

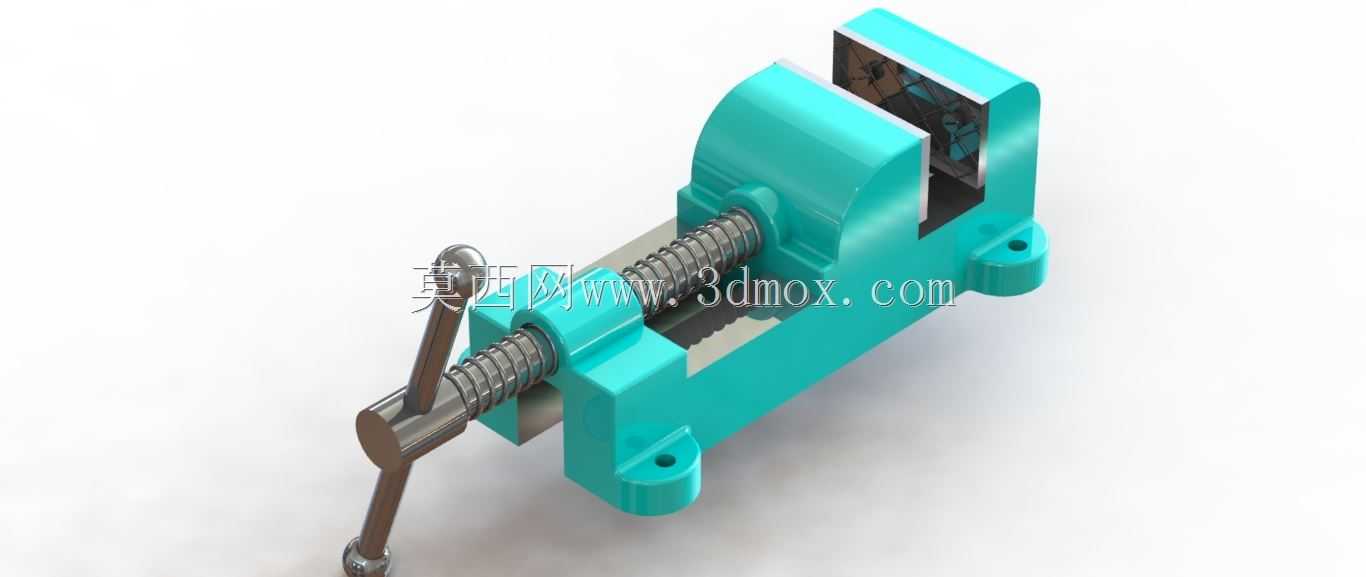

　　在常规金工车间的钳工作业区、普通铣床与小型钻床的工作台面，这类台钳是出镜率最高的基础夹持工装，不管是单件小批量的零件修配、划线工序，还是小型五金件的钻孔、攻丝、去毛刺作业，都需要依靠它完成工件的可靠固定，避免加工过程中工件位移导致的尺寸超差、刀具崩损甚至安全隐患。从结构设计逻辑来看，这套台钳采用了最成熟的滑动螺杆传动方案，固定钳身与活动钳身的配合面做了燕尾式导向结构，能够在活动钳身前后移动的过程中始终保持钳口的平行度，不会出现夹持偏斜的问题；钳口部位设计了可更换的带齿防滑钳口板，通过沉头螺丝固定在钳身主体上，当齿形磨损导致夹持力下降时，无需更换整个钳身，仅需拆下旧钳口板更换新件即可，大幅降低了工装的长期使用成本。

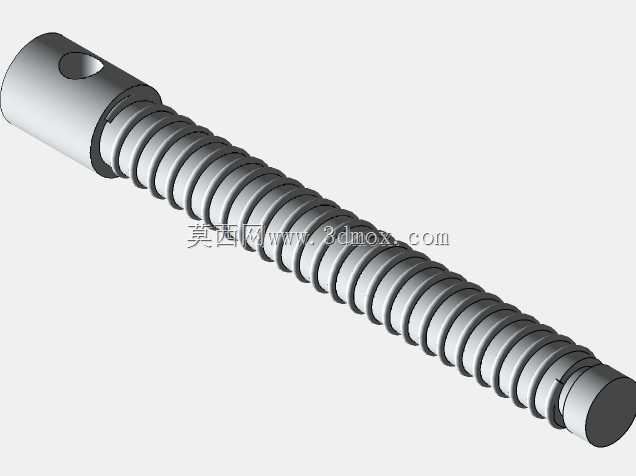

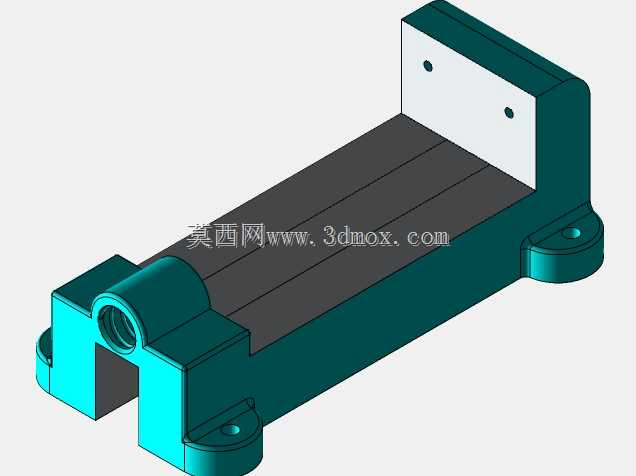

　　传动部分采用了梯形螺纹的传动螺杆，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的受力更均匀，能够在施加较大夹持力矩的时候避免螺纹变形咬死，螺杆末端与活动钳身的连接位置设计了止推结构，转动摇臂的时候螺杆仅做旋转运动，带动活动钳身沿导向面做直线往复运动，不会出现螺杆随活动钳身窜动的问题。从安装边界来看，钳身底座设计了三个带沉孔的安装耳，分别布置在钳身的两个前角与后侧中部位置，能够通过螺栓直接固定在标准厚度的钳工台或者机床工作台上，安装孔的间距适配多数通用工作台的T型槽间距，不需要额外制作过渡转接板；整体外形尺寸控制在适配小型加工场景的范围，钳口最大张开量能够覆盖常规小型机械零件、木工小件的夹持需求，闭合状态下整体结构紧凑，

　　不会占用过多工作台面的操作空间。在实际使用场景中，这类台钳的夹持力可以通过摇臂的转动力矩灵活控制，针对薄壁类零件可以适当减小夹持力避免工件夹变形，针对需要较大切削力的铣削、锉削作业，可以在摇臂上加装套管增大力臂，获得足够的夹持摩擦力，防止工件在加工过程中松动。钳身主体采用了一体式的铸造结构设计，整体刚性充足，在承受较大冲击载荷（比如錾削作业）的时候不会出现钳身变形或者开裂的问题，导向面的配合间隙设计了可调整的镶条结构，长期使用出现导向磨损后，可以通过调整镶条的压紧螺丝重新收紧配合间隙，保持活动钳身的运动精度，避免钳口上下翘曲影响夹持精度。不同于快速夹紧的液压或者气动台钳，这种纯机械螺杆传动的台钳没有额外的动力源需求，

　　也不存在密封件老化、液压泄漏之类的故障点，日常维护仅需要定期在螺杆螺纹面、导向燕尾面涂抹润滑脂，避免锈蚀和过度磨损即可，在没有压缩气源、供电不稳定的维修作业场景下，这种纯机械结构的台钳依然可以稳定工作，适配的作业场景更加宽泛。在木工加工作业中，这类台钳也可以固定在木工工作台边缘，加持木料进行锯切、打磨、开榫作业，只需要更换光面的木质钳口板，就可以避免金属齿形钳口夹伤木料表面，兼顾了金工和木工两类作业场景的使用需求。设计过程中针对钳身的受力薄弱点做了加强筋结构，在固定钳身与底座连接的拐角位置、活动钳身与螺杆连接的受力部位，都增加了过渡圆角和加强筋，避免应力集中导致的部件断裂，摇臂的手柄部分采用了可转动的套筒设计，转动摇臂夹紧工件的时候，手柄套筒可以随手掌转动，减少手掌与手柄之间的摩擦，长时间操作也不会磨伤手部。
