手动双孔纸张打孔办公装订设备结构

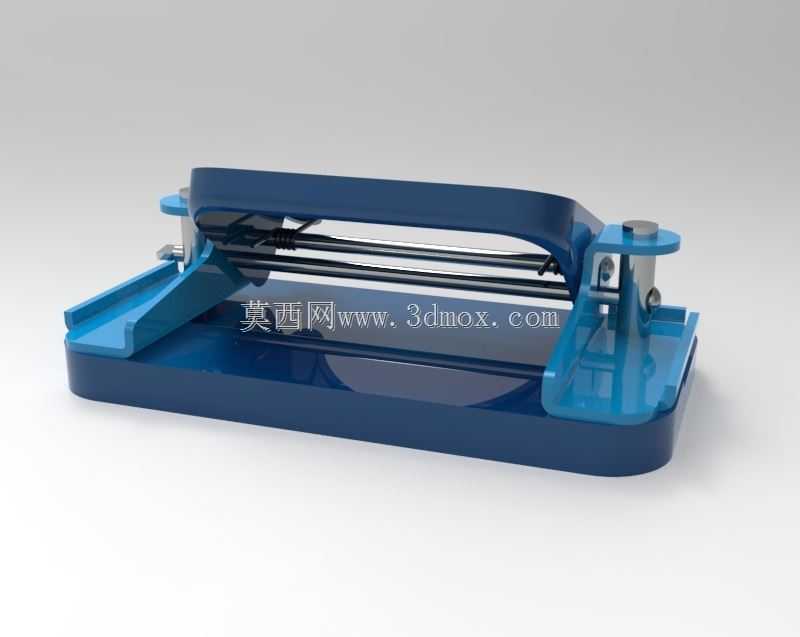

　　日常办公场景里，纸质文件归档、活页本册装订环节，手动纸张打孔设备是桌面端高频使用的小型工装，这款双孔结构的手动穿孔装置，核心适配常规A4幅面办公纸张的标准孔位加工需求，匹配市面主流活页夹、文件册的装订孔距参数，无需外接动力源，完全依靠手动按压的机械力完成冲孔动作，对办公场景的电源适配、场地空间没有额外要求，桌面放置即可投入使用。从结构设计逻辑来看，整体采用底座承托+上压臂杠杆施力的布局，底座部分设置了带定位挡边的纸张放置平台，挡边可对纸张侧边进行基准定位，保证每次送入的纸张孔位边距一致，避免出现孔位歪斜、装订后文件不齐的问题；冲孔执行组件包含两根平行布置的中空冲刀，冲刀间距严格遵循通用办公双孔装订的80mm标准孔距，

　　冲刀下方对应位置设置落料通槽，打孔产生的圆形纸屑可直接通过通槽落入底座内置的储屑仓，储屑仓采用抽拉式结构，积攒到一定容量后可直接抽出倾倒，避免纸屑散落污染办公桌面。施力结构采用加长杠杆压臂设计，压臂与底座之间通过转轴连接，压臂下压过程中通过内置的弹簧复位机构提供回弹力，松开压臂后冲刀可自动抬升复位，单次操作可完成80g常规办公纸10-15张的叠层冲孔，杠杆比经过调校后，普通办公人员单手施力即可完成打孔动作，无需借助额外外力，操作门槛极低。设备的导向结构采用双侧平行导柱设计，导柱分别布置在冲刀组件的两侧，压臂下压过程中导柱对冲刀的运动轨迹进行约束，避免冲刀下压过程中出现偏摆，保证冲孔边缘整齐无毛刺，也能防止冲刀偏斜导致的刀刃磕碰、

　　使用寿命缩短问题。外形尺寸方面，整体长宽控制在桌面小型办公设备的适配范围内，长度约280mm，宽度约120mm，压臂抬起状态下总高度约130mm，放置在常规办公桌的边角位置不会占用过多操作空间，底座底部设置有四个防滑橡胶脚垫，增大与桌面的摩擦力，打孔施力过程中设备不会出现滑移，保证操作稳定性。从实际使用的工况适配来看，除了常规办公纸张，该结构也可适配厚度不超过0.2mm的薄塑料片、封面卡纸等装订常用材料的冲孔作业，冲刀采用高碳钢材质，刃口经过淬火处理，长期使用后刃口磨损也可通过拆卸压臂组件进行冲刀更换，无需整体报废设备，降低长期使用成本。设计过程中对操作安全也做了对应考量，冲刀的非工作段完全被上压臂的护罩结构包裹，仅在冲孔动作时冲刀向下伸出接触纸张，日常放置状态下冲刀刃口不会外露，避免误触导致的割伤风险，压臂的握持位置做了圆弧过渡处理，没有尖锐棱角，长时间操作也不会出现硌手的问题。
