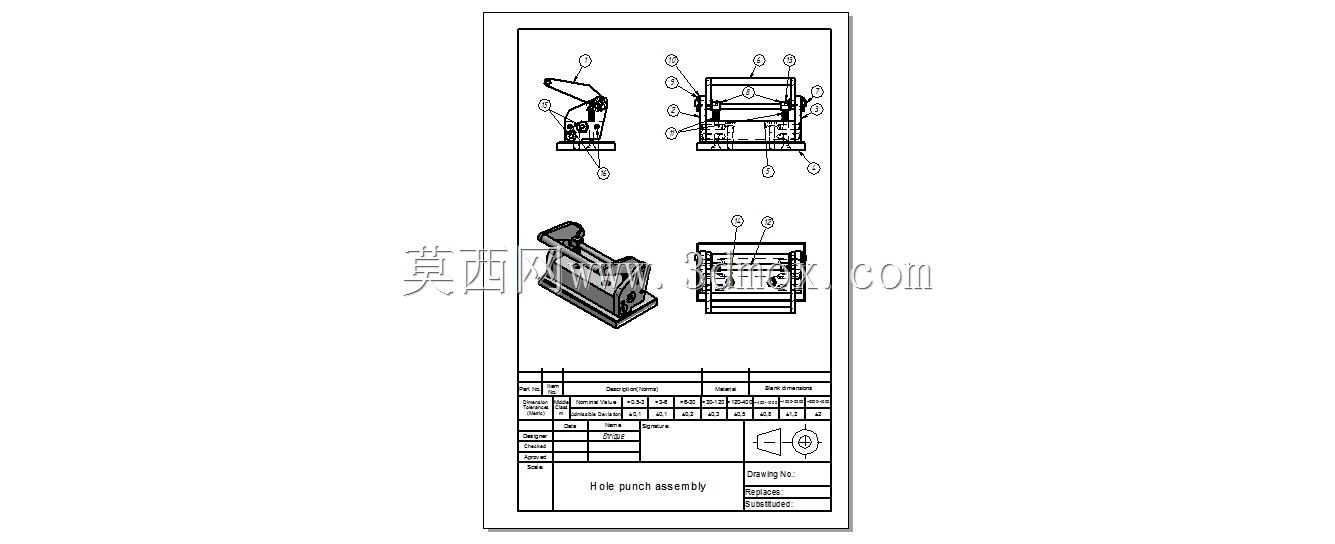

手动杠杆式小型打孔作业工装结构

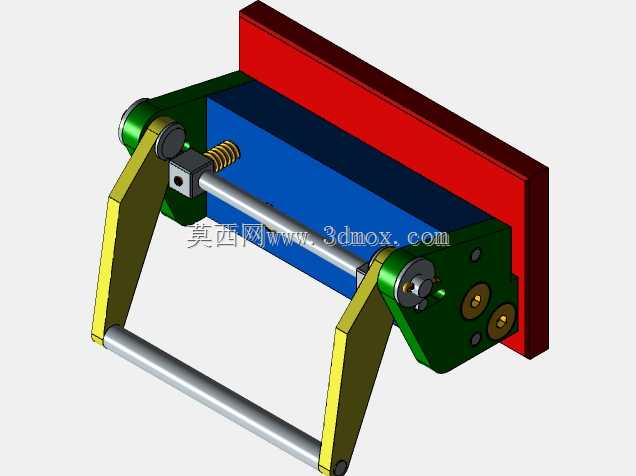

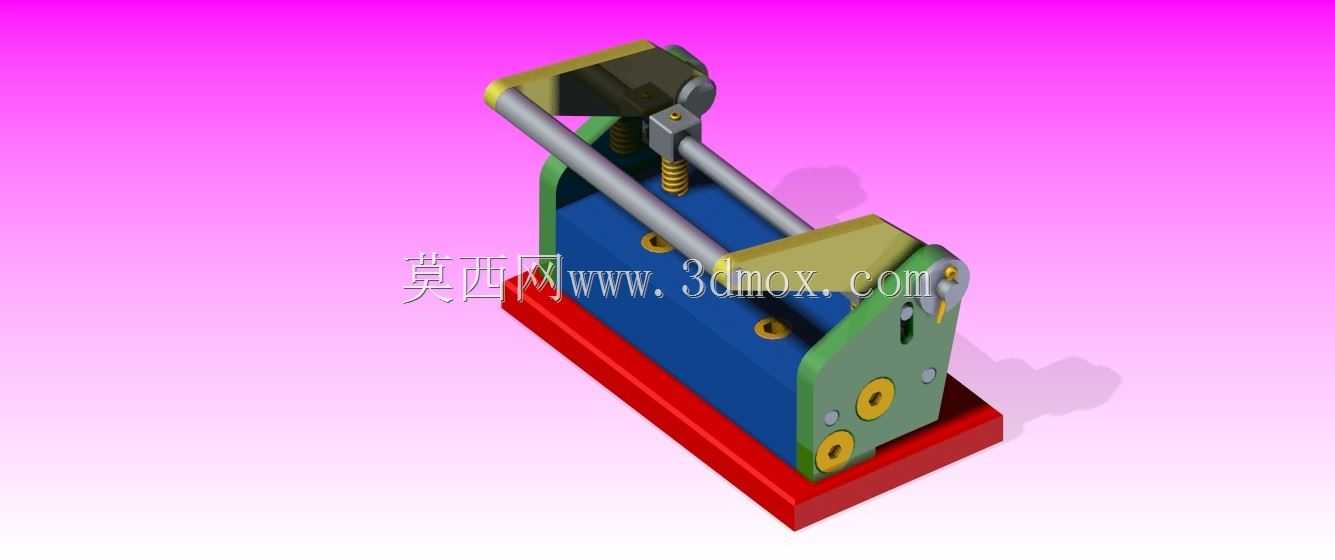

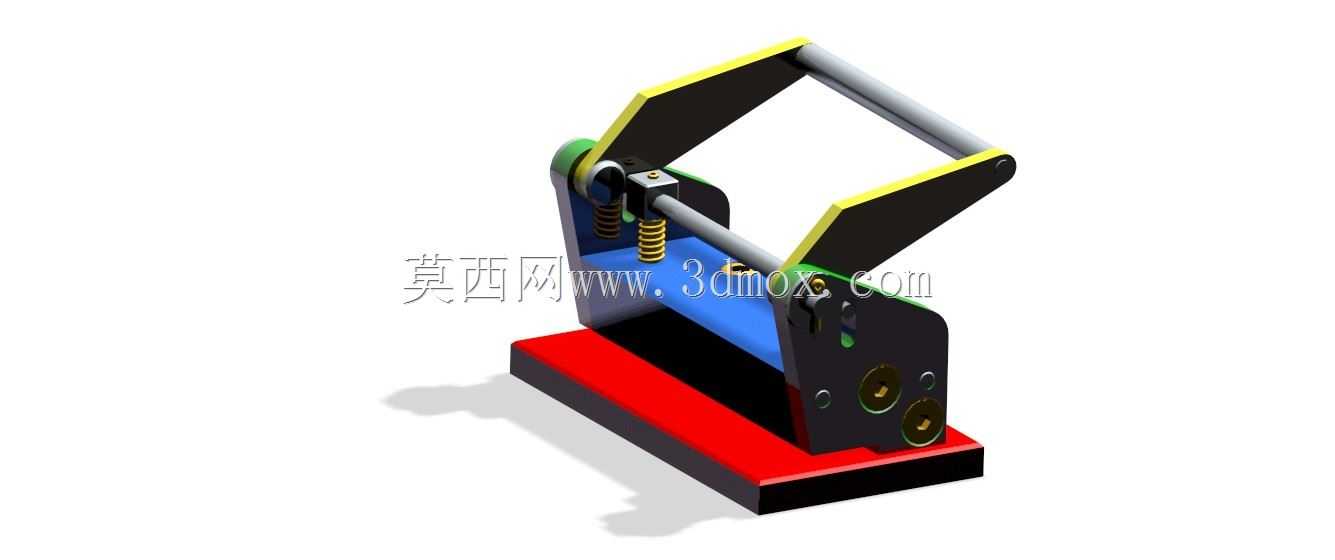

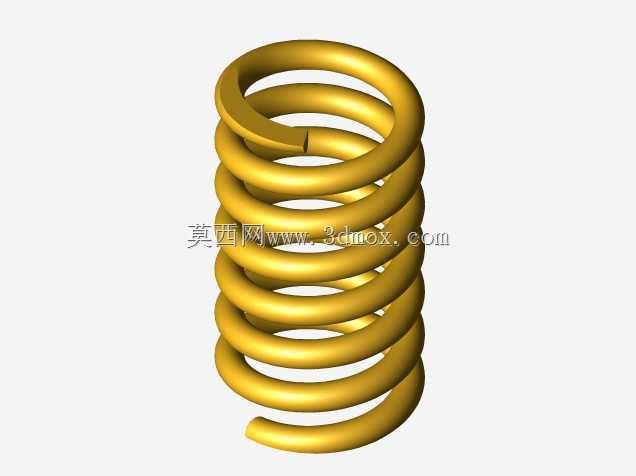

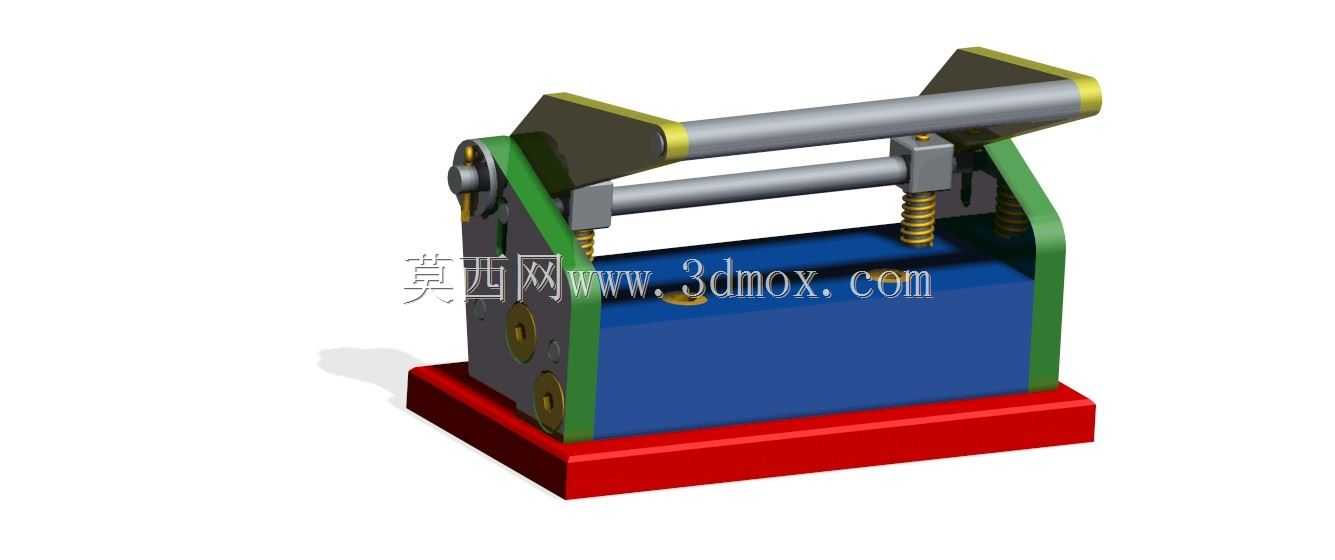

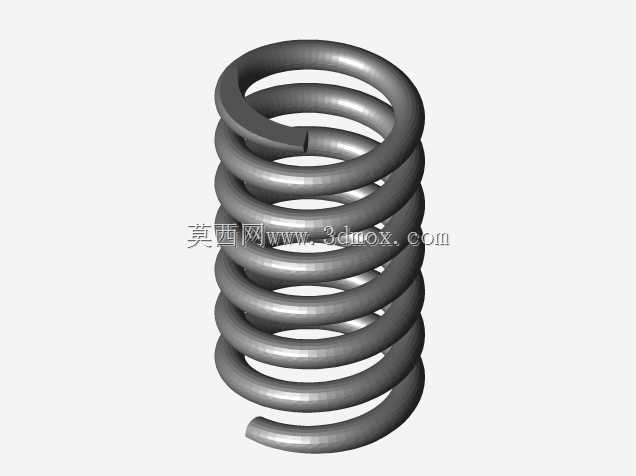

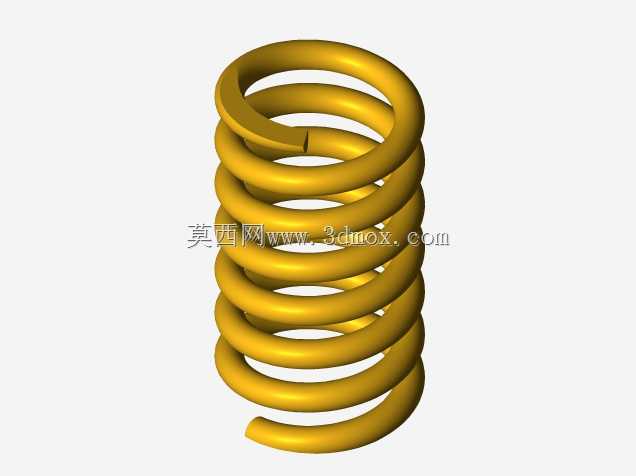

　　在小型五金件加工、教学实训装配、小批量定制零件生产场景中，这类手动杠杆式打孔工装的应用覆盖了从薄金属片冲孔、塑料件定位开孔到纸质、皮革类软材规整打眼的多种作业需求，相比大型数控冲孔设备，它不需要外接动力源，对作业场地的供电、空间要求极低，适合零散维修工位、实训操作台、街边五金加工点这类不具备大型设备布设条件的场景使用。从结构功能来看，这套装置依靠顶部的杠杆压臂实现力的放大，操作人员向下扳动压臂时，力通过两侧的铰接支点传递到中部的冲头安装位，配合底座上的定位凹模完成冲孔动作，两根对称布置的复位弹簧在压臂松开时会自动将冲头抬回初始位置，不需要额外手动复位，连续作业时的操作节奏更顺畅。设计思路上优先考虑了手动操作的施力合理性，

　　压臂的握持段做了圆弧过渡处理，避免长时间操作时硌手，两侧的支撑立板采用等厚板材加工，保证冲头下行过程中不会出现侧向偏移，冲头与安装座采用快拆式连接结构，可根据加工孔径需求更换不同规格的冲头，无需拆解整体机架就能完成配件更换。底座采用加宽的矩形结构，底部预留了四个安装孔位，可通过螺栓固定在木质或金属工作台面上，避免冲孔作业时设备出现滑移，整体安装边界的长宽尺寸控制在小型操作台可容纳的范围内，不需要单独预留大型设备的安装空间，设备总高度适配成年人站立操作的施力高度，操作时不需要过度弯腰或抬臂，长时间作业的疲劳度更低。机架的各连接部位均采用圆柱销铰接，铰接孔的配合间隙控制在合理范围内，既保证压臂转动顺畅，

　　又不会出现过大的旷量导致冲孔位置偏移，两侧立板与底座之间采用螺栓紧固连接，长期使用出现磨损后可单独更换磨损件，不需要整体报废设备。冲头的下行行程经过合理设计，既满足常见厚度工件的冲孔穿透需求，又不会因为行程过大导致冲头撞击凹模造成刃口崩损，复位弹簧的刚度经过匹配，既能够可靠顶起压臂完成复位，又不会因为弹力过大导致操作时需要施加额外的下压力。在实际使用中，这类工装可搭配不同的定位靠山使用，在底座上加装可调节的定位挡块后，就能实现批量工件的等距冲孔作业，加工出来的孔位一致性远高于手持电钻钻孔的效果，且冲孔断面无毛刺，不需要后续额外的倒角、去毛刺工序，对于小批量加工来说能有效减少后续工序的工作量。针对软质材料加工场景，

　　可将金属冲头更换为尼龙压头，避免冲孔过程中压伤工件表面，适配皮革、塑胶片、装饰板材等对表面质量要求较高的材料加工需求。整体结构没有复杂的传动部件，日常维护只需要定期在铰接销轴处加注少量润滑脂，就能保证长时间的转动顺畅，不存在液压、电气类部件的故障风险，对操作人员的技能要求极低，不需要经过专门的设备操作培训就能上手使用，非常适合零散加工、实训教学这类操作人员流动性较大的场景。
