小型台式PCB线路板钻孔加工设备结构

　　在电子制造小批量打样、高校电子实验室实训、个人电子爱好者DIY制作场景中，这类小型台式PCB钻孔设备是替代手工打孔、解决覆铜板孔位精度问题的核心工装，区别于工业级高速数控PCB钻床的大体积、高成本特性，这款设备的设计完全围绕桌面级使用场景做适配，不需要复杂的厂房地基、压缩空气气源配套，仅需常规民用供电即可完成单面板、双面板的引脚孔、过孔加工，覆盖0.3mm到3mm直径的常规PCB钻孔需求，完全能满足小批量样板制作、课程实训教学的加工精度要求。

　　从功能逻辑来看，这款设备的钻孔动作采用按压式直驱进给设计，没有复杂的数控进给系统，操作时通过按压控制按钮触发主轴旋转，同时带动主轴沿垂直导轨向下进给，直到钻头钻透覆铜板抵达预设的下限位后，松开按钮即可触发主轴自动复位抬升，回到初始等待位置，这种纯机械触发配合简单电控的逻辑，既降低了设备的制造成本，也减少了故障点，即使是没有设备操作经验的使用者，经过简单说明即可上手操作。设备额外集成了照明模块与清洁鼓风机，钻孔过程中鼓风机可以持续对准钻孔位置吹走切削产生的覆铜板粉尘，避免粉尘附着在钻头排屑槽内导致卡钻、孔壁粗糙的问题，照明模块则可以清晰照亮加工区域，方便操作者对准孔位标记，减少孔位偏移的概率。值得一提的是设备自带的休眠控制逻辑，当设备空置数秒无操作时，会自动切断主轴供电进入低功耗待机状态，既减少了无效的电能消耗，也避免了主轴长时间空转带来的轴承磨损、噪音干扰问题。

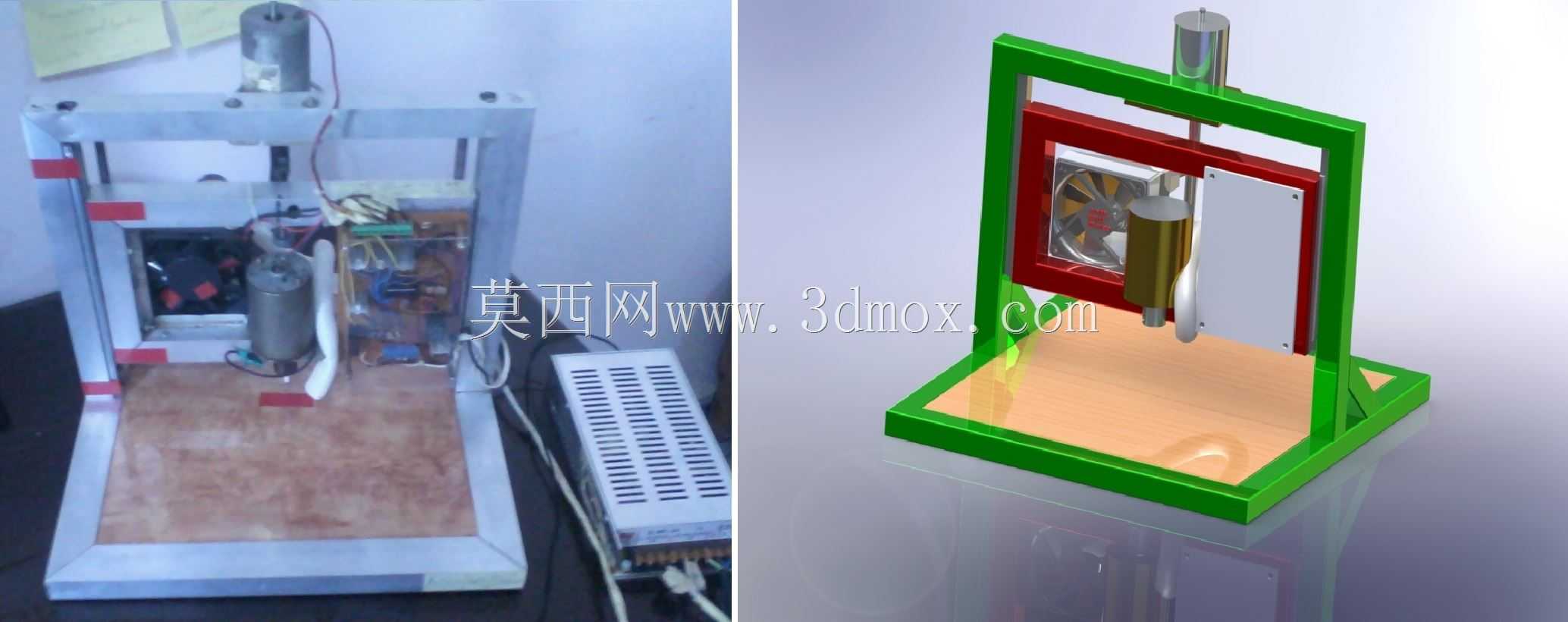

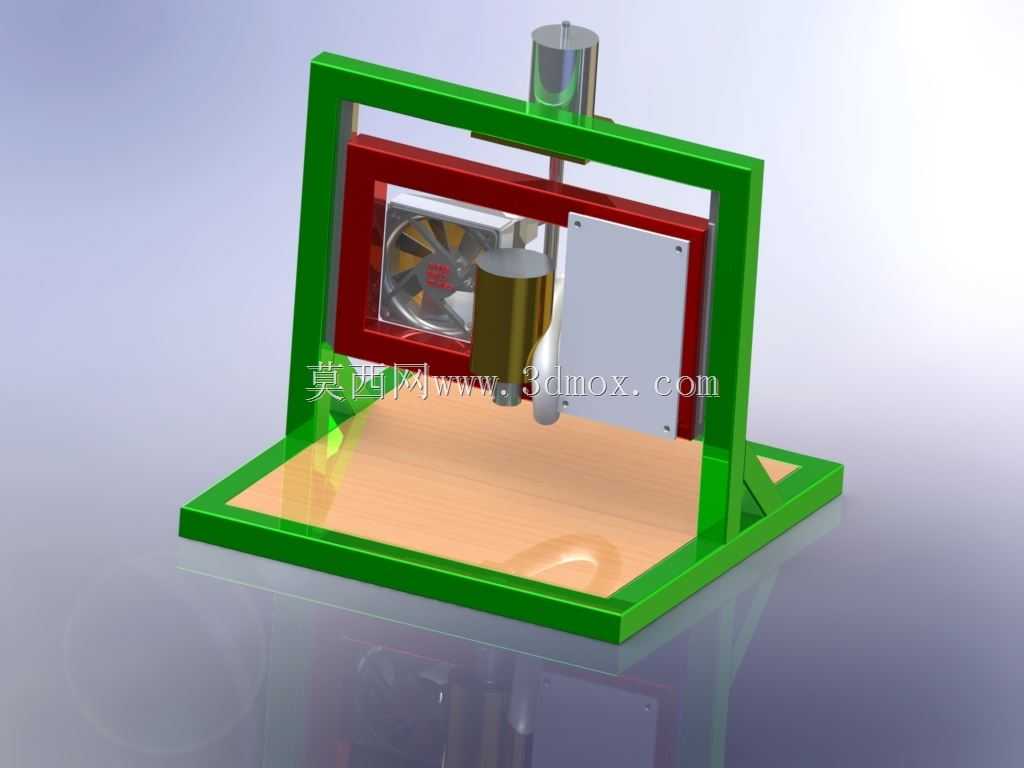

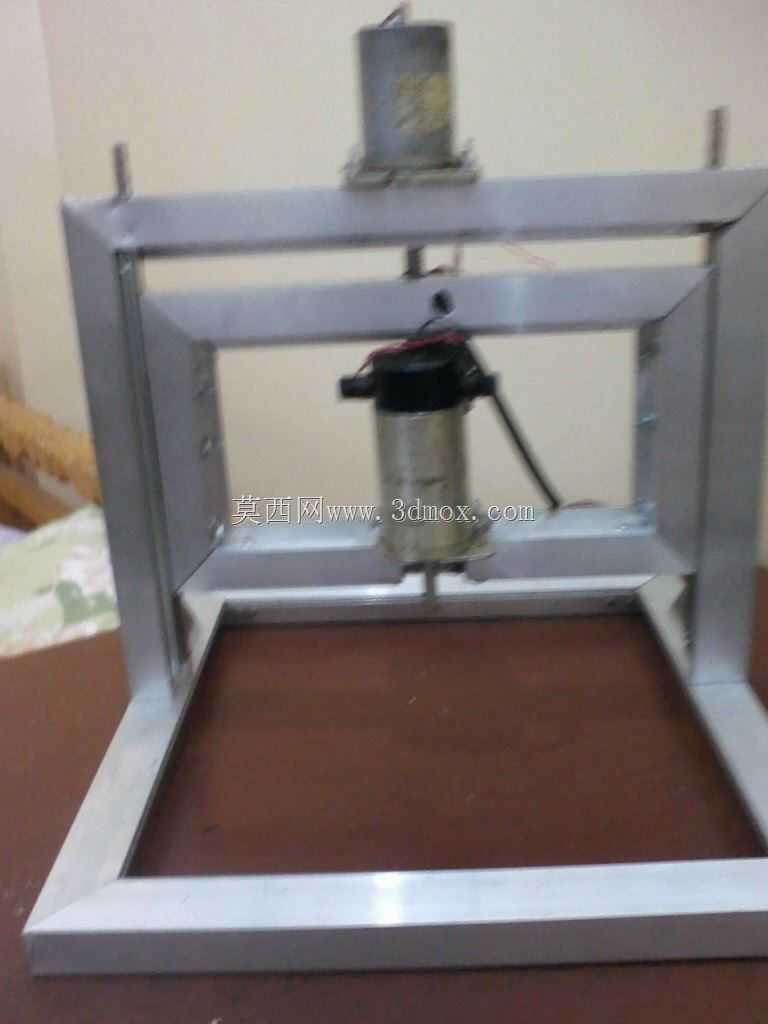

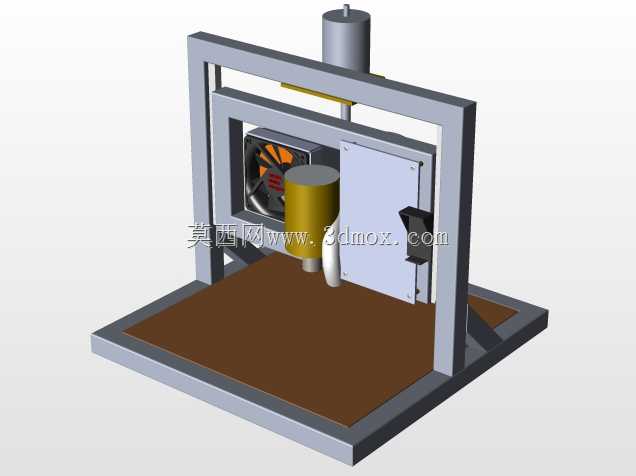

　　结构设计层面，设备采用框架式龙门承载结构，外侧的绿色框架为整体承载主体，采用型材拼接的方式保证整体刚性，减少钻孔过程中的机架晃动，红色的内框用于安装主轴进给导轨、驱动组件，底部的浅色工作台面为工件放置区域，台面做了平整化处理，预留了夹具安装的定位槽，可以根据不同尺寸的PCB板调整夹具位置，固定待加工的覆铜板，避免钻孔过程中板材移位导致孔位超差。主轴组件垂直安装在龙门横梁的中心位置，保证钻头的垂直进给精度，避免斜孔、孔位椭圆的问题，驱动电机直接与主轴夹头连接，减少了中间传动环节的动力损耗，也降低了传动带来的跳动误差，保证钻孔的同轴度。鼓风机安装在主轴侧方，出风口对准钻头加工点，随主轴同步启停，不需要单独设置控制开关，照明模块嵌入在横梁下方，光线垂直投射到工作台面，不会产生操作阴影。

　　安装边界与尺寸适配方面，这款设备的整体轮廓完全适配常规桌面放置需求，占地面积不超过普通A3幅面打印机的尺寸，工作台面高度符合坐姿操作的人体工学要求，不需要额外配置安装支架，放置在稳固的水平工作台面上即可使用，设备底部预留了减震垫安装位，可以加装橡胶减震垫吸收钻孔过程中的振动，进一步提升钻孔精度，同时减少振动传递到工作台产生的噪音。设备的进给行程设计覆盖常规PCB板的厚度范围，从0.2mm的薄覆铜板到5mm厚的环氧板都可以完成钻孔加工，主轴夹头兼容常规的PCB钻头柄径，不需要额外配置转换套，更换钻头仅需松开夹头即可完成操作，日常维护只需要定期给垂直导轨加注润滑脂、清理鼓风机进风口的粉尘滤网即可，不需要复杂的专业维护流程。

　　在实际使用场景中，这类设备可以放置在电子实验室的实训台、电子爱好者的工作桌上，不需要配套工业除尘设备，因为自带的鼓风机可以将钻孔粉尘吹向指定的收集区域，配合简单的粉尘收集盒即可完成粉尘收纳，避免粉尘飘散影响操作环境。相较于手持电钻钻孔的方式，这款设备的固定主轴结构可以保证孔位的垂直度与位置精度，不会出现手持钻孔时的孔位偏移、钻头折断的问题，相较于大型数控PCB钻床，它的采购成本、使用门槛都更低，完全匹配小批量、非量产的PCB加工需求，是桌面级电子制作场景中非常实用的加工工装。
