带孔板与环形件配合结构设计方案

　　在轻工输送、小型工装夹具、户外挂载类设备的结构设计场景中，环形件与带孔板材的配合是极为常见的连接形式，这类结构往往承担着载荷传递、活动铰接、挂点定位的核心作用，很多一线结构工程师在建模阶段容易忽略配合边界的细节校验，导致实际装配后出现卡滞、间隙过大、受力偏移的问题。从实际工况来看，这类配合结构的应用覆盖了多个细分领域：在生产线的小型吊具结构中，环形件作为挂接环穿过板材预留孔，配合上方的吊具实现工件的周转吊运，此时环形件需要承受工件的动态载荷，孔与环的配合间隙不能过大，否则吊运过程中会出现工件晃动，甚至存在脱钩的安全隐患；在户外箱体的锁扣结构中，环形件作为锁环穿过门板与箱体的对齐孔，配合挂锁实现箱体的封闭，此时需要兼顾环形件的转动灵活性与孔位的对齐精度，避免锁闭时出现环体无法顺利穿入的问题；在小型铰接支架的结构中，环形件替代销轴穿过两个带孔板件，实现板件之间的相对转动，此时需要控制环形件的截面直径与孔的公差带，保证转动顺畅的同时不会出现径向窜动。

　　设计这类配合结构时，首先要明确载荷传递路径：环形件的受力点集中在与孔边缘接触的两个对称区域，因此孔的边缘不能做直角锐边处理，需要根据环形件的截面半径设置对应尺寸的倒角或圆角，避免应力集中导致孔边开裂，同时也能减少环形件转动时的摩擦阻力。很多新手建模时直接在板件上拉伸切除出直孔，没有考虑接触区域的应力扩散，实际使用中反复受载后孔位容易出现塑性变形，导致配合间隙变大，结构失效。其次要确定环形件的截面尺寸与板件厚度的匹配关系：当板件厚度小于环形件截面半径时，环形件穿入后会有超过半环的结构突出于板件另一侧，此时如果另一侧有其他结构需要贴合安装，就需要预留对应的避让空间，避免出现装配干涉；当板件厚度大于环形件截面直径时，孔的深度较长，需要控制孔的圆柱度公差，避免孔壁出现锥度导致环形件穿入后卡滞，无法顺利转动或调整位置。

　　从安装边界来看，带孔板件的孔位中心到板件边缘的距离需要满足最小边距要求，对于常用的金属板材，这个边距至少要达到孔直径的1.5倍以上，否则受载时孔边到板边的区域容易出现撕裂，尤其是在承受冲击载荷的场景下，边距不足会大幅降低结构的安全系数。环形件本身的设计也需要考虑装配工艺性：如果是闭口环形件，装配时需要从板件的一侧穿入孔中，此时孔的直径必须略大于环形件的截面直径，预留0.1到0.3mm的装配间隙，具体间隙值根据零件的加工精度调整，采用激光切割下料的板件孔位精度较高，可以取较小的间隙值，采用等离子切割或钻孔加工的板件，孔位存在一定的形位误差，需要适当放大间隙保证顺利装配；如果是开口环形件，装配时可以先将环体穿入孔中再做封口处理，此时孔的间隙可以适当缩小，提升配合的紧密性。

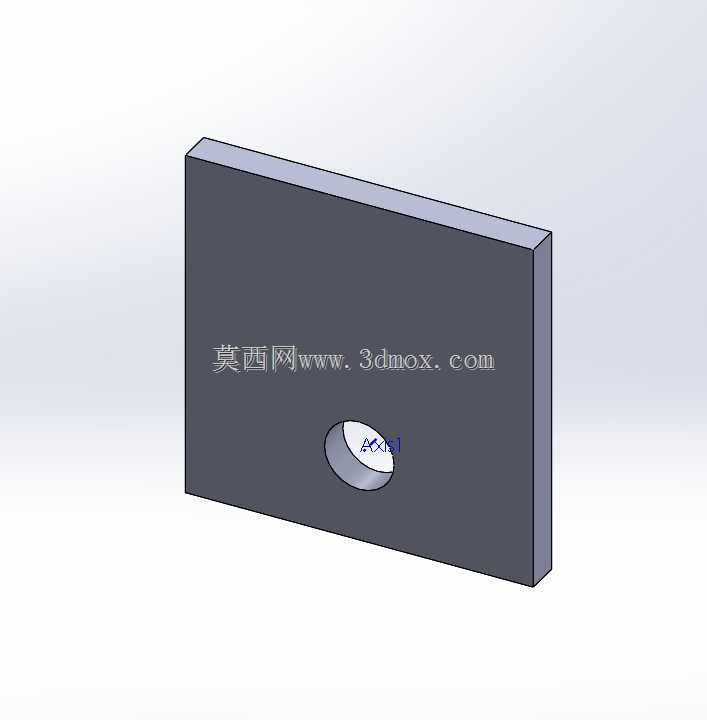

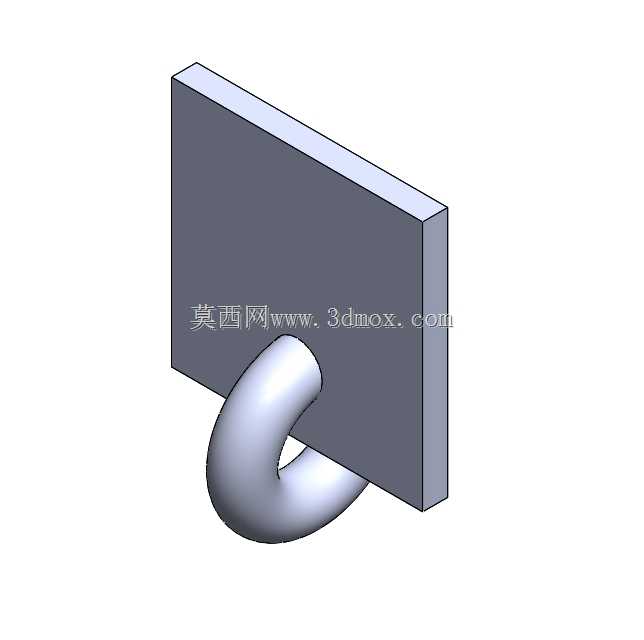

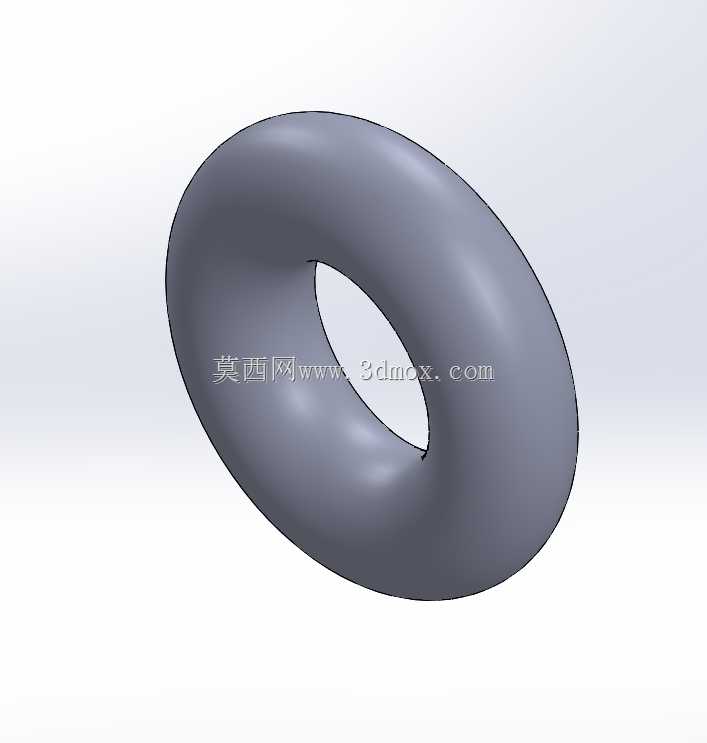

　　在实际建模装配过程中，需要先完成两个零件的基础建模：带孔板件需要明确板的整体轮廓尺寸，孔的中心定位尺寸，孔的直径公差，以及孔边的倒角参数；环形件需要明确环的中心轨迹直径，环的截面直径，以及环的表面处理要求。装配约束的添加需要符合实际运动关系：如果是固定挂接的场景，需要将环形件的外圆柱面与孔的内圆柱面添加同轴约束，同时将环形件的对称平面与板件的中心平面添加重合约束，限制环的轴向窜动；如果是需要转动的铰接场景，只保留同轴约束，释放环形件绕孔轴线的转动自由度，同时添加角度限位的参考基准，避免环体转动角度过大与周边结构发生干涉。很多工程师在做配合时容易出现过定义或者欠定义的问题：过定义会导致软件报错，无法完成装配；欠定义则会导致环形件可以随意拖动，无法模拟实际的装配状态，后续做运动仿真或者工程图导出时会出现位置偏差。

　　另外需要考虑不同工况下的材料匹配问题：如果配合结构需要频繁转动，环形件可以采用硬度较高的金属材料，板件孔位可以镶嵌耐磨衬套，减少长期转动带来的磨损，延长结构的使用寿命；如果是静态挂接的场景，材料匹配只需要满足强度要求即可，不需要额外添加耐磨结构。在户外使用的场景下，还需要考虑腐蚀对配合间隙的影响，预留足够的腐蚀余量，避免长期使用后锈迹填充配合间隙导致环形件无法转动或拆卸。这类结构看似简单，实则涉及到公差匹配、应力分析、装配工艺、工况适配多个维度的设计考量，任何一个细节的疏漏都可能导致实际生产装配时出现问题，甚至在使用过程中引发安全事故，建模阶段就需要把所有边界条件考虑周全，才能保证最终结构的可靠性与实用性。
