户外单排弧形遮阳停车棚结构设计

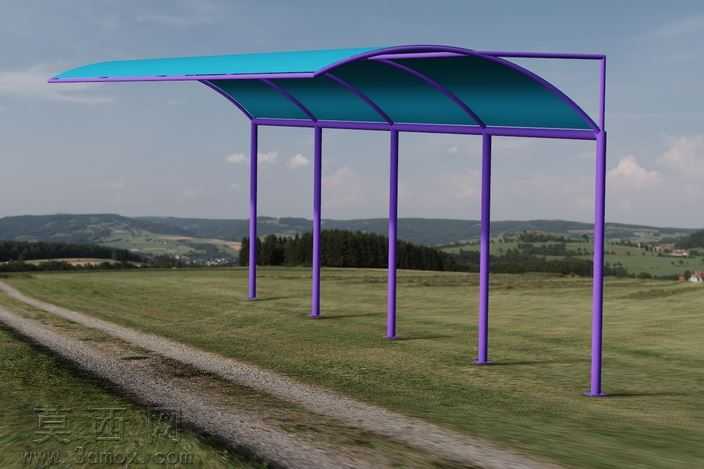

本作品为户外单排停车遮阳棚的三维参数化设计模型，建模阶段采用Autodesk Inventor完成全结构的参数化搭建，首先从整体布局入手，确定单排泊位的适配尺寸，整体棚体长度可覆盖4个标准小型车位的停放需求，支撑立柱采用等距排布的方式，每根立柱底部设置法兰固定结构，可通过膨胀螺栓与硬化地面完成刚性连接，保障棚体整体的抗风稳定性。棚顶主体采用弧形拱架搭配单侧悬挑延伸的结构设计，拱架部分采用等截面圆弧过渡，既可以提升顶部的排水效率，避免雨天积水压损棚面，也能优化整体视觉观感，弱化钢结构的生硬感；悬挑部分从最后一排立柱位置向外延伸出合适长度，可在车辆驶入驶出阶段避免棚体边缘磕碰车顶，同时扩大遮阳挡雨的覆盖范围。材质渲染阶段，支撑立柱与顶部拱架统一赋予亮紫色金属烤漆材质，模拟户外专用钢结构件的防腐涂层效果，表面设置轻微的环境反射参数，还原金属漆面的细腻质感；棚顶面板赋予半透明青蓝色PC耐力板材质，调整材质的透光率与漫反射参数，既体现耐力板半通透的采光特性，也还原板材表面光滑的覆膜质感，渲染场景选用郊外开阔草地环境，搭配自然天光与软阴影效果，直观呈现棚体安装后的实际视觉效果。结构设计上，顶部拱架与支撑立柱之间采用刚性焊接连接节点，拱架之间设置横向连接杆件提升整体框架的抗扭性能，棚面板材通过隐藏式压条固定在拱架上方，无外露固定件，既提升整体美观度，也避免固定件长期外露锈蚀带来的安全隐患。整体设计兼顾结构实用性与外观美观性，适配小区、园区、景区等各类户外场地的临时停车遮阳需求，所有结构件均做标准化参数设置，可根据实际场地的泊位数量、尺寸需求快速调整整体长宽参数，无需重新搭建基础结构，大幅提升同类型设施的设计效率。
