逆向还原爱普生喷墨打印机墨盒结构模型

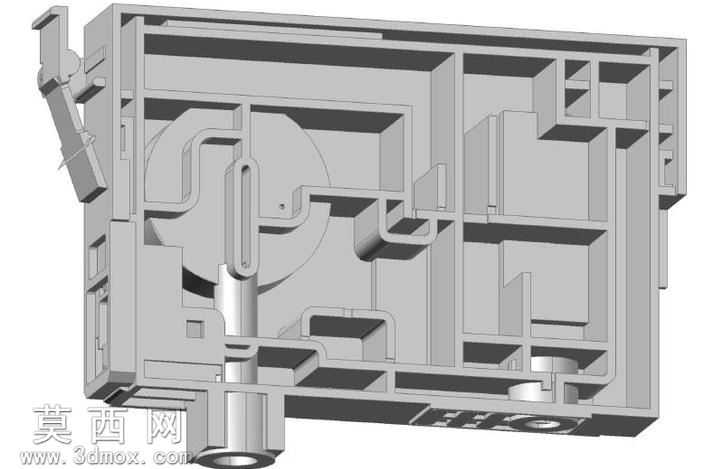

本模型为面向教学用途打造的爱普生墨盒逆向建模成果，建模过程依托三维设计软件完成，全程以原装爱普生墨盒实物为逆向参考基准，通过三维扫描采集点云数据后进行曲面重构、实体修整，完整还原了原装墨盒的内部腔体结构与外部装配特征。模型构建阶段首先对扫描获取的点云数据进行去噪、精简、对齐处理，划分出墨盒的外壳主体、内部流道隔板、储墨腔分隔结构、出墨接口定位结构、卡扣装配位等独立特征区域，针对墨盒内部交错的导流筋板结构，采用拉伸、切除、布尔运算结合的建模方式，保证每一处筋板的厚度、腔体的容积比例、流道的走向都与原装实物保持一致，还原了墨盒内部多腔室分隔的防漏墨、稳压供墨的结构逻辑。材质与渲染环节，针对墨盒外壳的半透明工程塑料质感，调整材质的漫反射、透明度、粗糙度参数，还原PP塑料的哑光微透视觉效果，对内部的金属出墨嘴部件赋予金属材质，调整反光度与金属度参数，区分不同部件的材质差异；渲染阶段采用柔和的环境光搭配定向补光，清晰展现内部交错的筋板结构与腔体分隔关系，避免结构遮挡导致的细节丢失，同时添加轻微的环境遮蔽效果，强化结构的层次感与立体感。设计思路上，本模型完全服务于逆向工程教学场景，没有对原装结构进行改动，重点还原墨盒的供墨流道布局、腔体分隔逻辑、外部装配卡扣的定位尺寸、出墨口的密封配合结构，清晰展现这类喷墨打印耗材如何通过内部多腔室结构实现墨水存储、气压平衡、稳定供墨的功能，每一处卡扣的倒角、筋板的拔模斜度、接口的配合公差都按照实物测量数据进行还原，保证模型的结构准确性，可作为逆向建模教学案例、打印耗材结构讲解演示素材使用，帮助学习者理解小型注塑耗材类产品的结构设计逻辑与逆向建模的完整流程，掌握点云处理、曲面重构、实体细节修整的相关建模技巧。
