管壳式列管换热设备三维结构设计

项目分类:换热器 发布时间:2022-03-16 ID:577014
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计

  在化工、暖通、能源动力、食品加工等诸多工业场景中,管壳式换热器始终是热量传递环节的核心通用设备,这套三维结构完整还原了固定管板式列管换热器的全部装配细节,可直接用于结构校核、管路配套设计、安装空间模拟等工程环节。从实际应用场景来看,这类设备常被用于两种流体介质之间的热量传递,既可以作为加热器用高温蒸汽对低温工艺流体升温,也可作为冷凝器将气态介质冷凝为液态,部分场景下还可作为冷却器用循环水带走工艺介质的多余热量,在化工生产的精馏、换热工段,厂区供暖的汽水换热环节,空压机站的后级冷却系统,以及液压系统的油液冷却回路中都能见到同结构设备的身影。

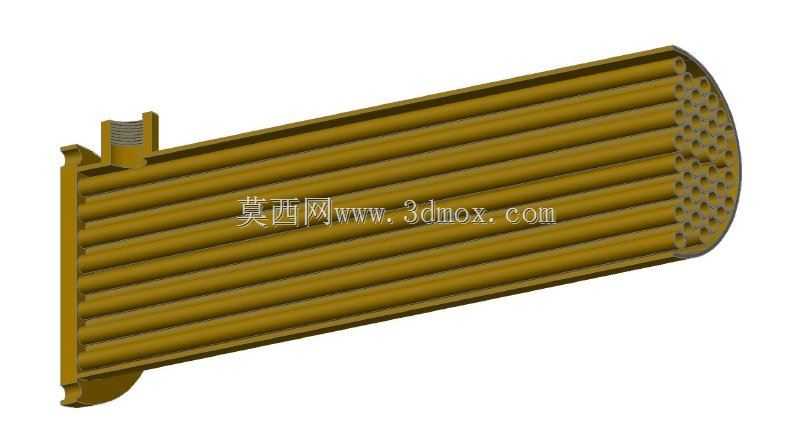

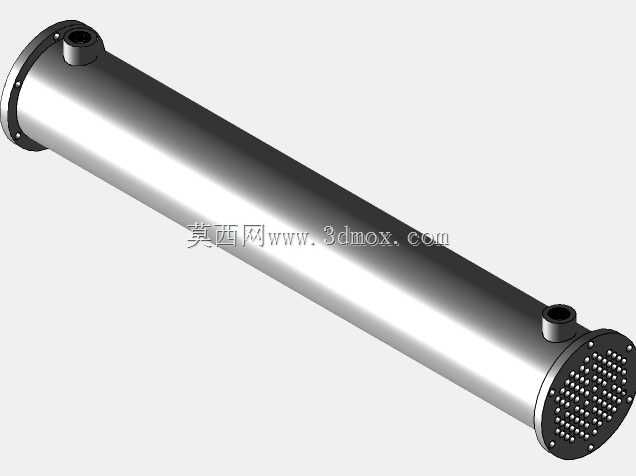

  从结构设计逻辑来看,这套模型采用固定管板的经典结构形式,主体由圆柱形壳体、内部换热管束、两端管板、端盖封头、介质进出口接管组成。壳体作为承压外壳,采用等径直筒结构,能够承受两侧介质的工作压力差,减少不必要的应力集中;内部的换热管束沿壳体轴向平行排布,两端通过胀接或焊接的方式固定在管板上,管程介质从一端封头的进口进入,通过每一根换热管的内部流道从另一端封头出口流出,壳程介质则从壳体侧壁的接管进入壳体内部,在换热管外壁与壳体内壁之间的流道内流动,通过换热管的管壁实现两种介质之间的热量传递,这种流道设计能够让两种介质完全隔离,避免出现介质串混的问题,适配两种介质压力、物性参数差异较大的工况。

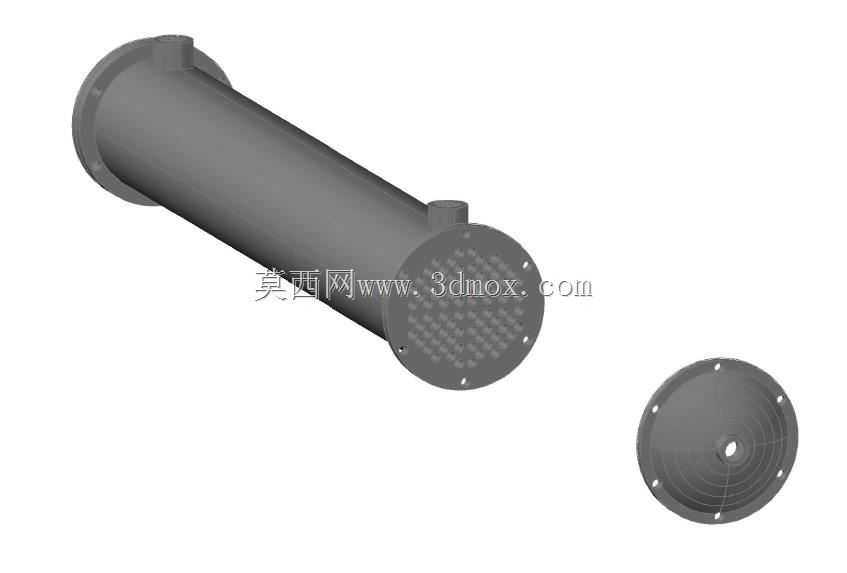

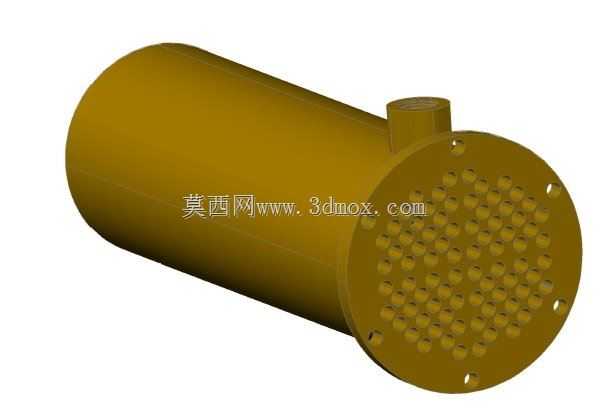

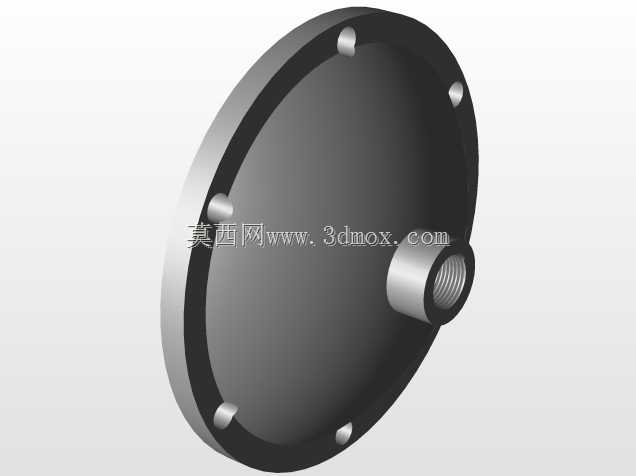

  在细节结构处理上,模型还原了管板上的管束排布方式,采用正三角形布管形式,在相同的壳体内径下能够布置更多的换热管,有效提升单位体积内的换热面积,同时兼顾壳程介质的流道通畅性,减少流动死区;端盖封头采用标准椭圆形封头结构,相比平盖结构能够在相同承压能力下降低材料厚度,减少设备整体重量,封头与管板之间采用法兰连接结构,方便后期拆开对换热管束进行清洗、检修,处理管程结垢、管束泄漏等常见故障。壳体上的两个接管分别靠近两端管板位置,能够让壳程介质在整个壳程长度上充分流动,提升换热效率,避免出现介质短路直接从出口流出的问题。

  从安装边界与尺寸适配角度来看,这类设备的安装通常需要配套混凝土基础或者钢结构支架,设备整体为长圆柱形态,安装时需要保证壳体的水平度偏差在允许范围内,避免因倾斜导致壳程介质出现偏流,影响换热效果;两端的法兰接口需要和对应管路的法兰标准匹配,接管的伸出长度需要预留足够的法兰安装、螺栓紧固的操作空间,设备周围需要预留至少能抽出管束的检修空间,方便后期维护作业。在进行配套管路设计时,需要考虑设备的热膨胀问题,当管程与壳程介质的温差较大时,可在壳体上设置膨胀节来补偿壳体与管束之间的热变形差,避免温差应力导致管束与管板的连接位置出现拉裂泄漏。

  从建模逻辑来看,这套模型采用自顶向下的装配设计思路,先确定壳体的公称直径、换热管长度、管束数量等核心参数,再依次生成管板、封头、接管等配套零件,所有零件之间的装配关系完全符合实际装配逻辑,法兰的螺栓孔位置、管束与管板的配合位置都做了精准对齐,不存在干涉问题,能够直接用于生成工程图纸、进行有限元分析的前处理模型,也可用于设备选型阶段的空间布局模拟,帮助设计人员快速确认设备在整个工艺系统中的布置位置,核对管路走向是否合理,提前规避安装阶段可能出现的空间干涉、检修空间不足等问题。对于刚接触换热设备设计的人员来说,这套模型也能帮助理解管壳式换热器的内部结构组成,理清管程、壳程的介质流动路径,掌握各个零部件的实际作用与装配关系。
