小型地面清扫车清洁设备结构设计

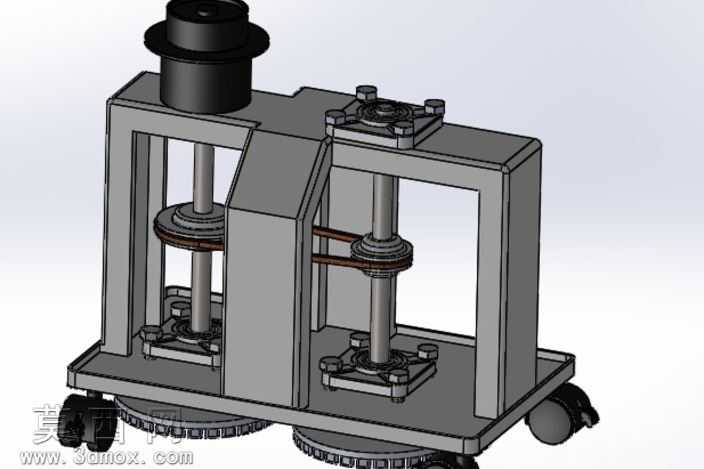

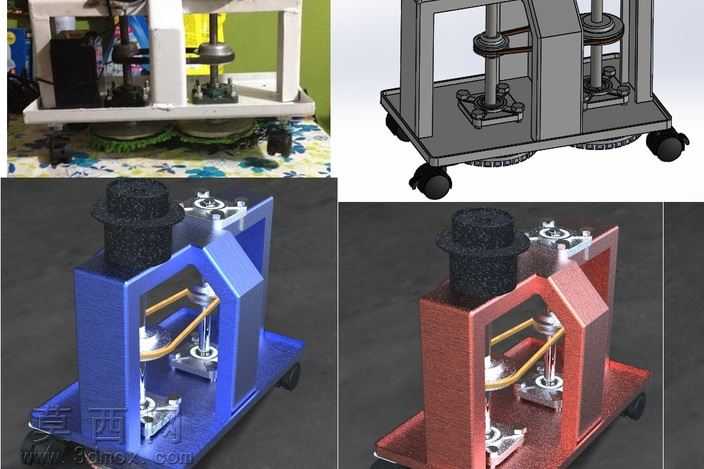

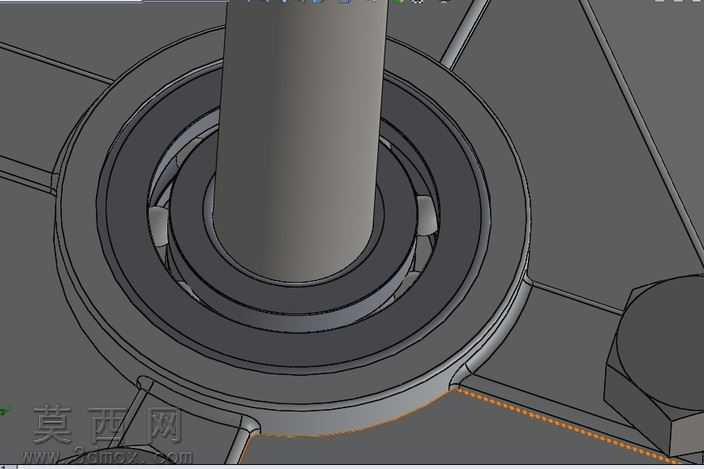

本作品为小型地面清洁作业设备的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中对每一处零部件都做了严谨的尺寸约束与装配配合校验，确保各运动部件不存在干涉问题，可直接用于后续的结构验证与样机制作参考。模型整体采用立式框架式主体结构，底部搭载带脚轮的移动底盘，四个万向脚轮分布在底盘四角，保障设备移动过程中的转向灵活性与停放稳定性，底盘下方预留清洁执行组件的安装空间，可适配盘式清洁刷等作业部件。主体框架采用对称式布局设计，内部设置双组立式传动结构，通过传动轴将动力传递至底部清洁组件，传动部位设置对应的轴承安装位与固定结构，保障动力传输过程中的同轴度与运行稳定性，框架侧面做了镂空式结构设计，既可以减轻设备整体自重，也能直观观察内部传动结构的运行状态，同时为内部电气元件预留充足的安装与散热空间。渲染阶段针对不同部件做了差异化的材质赋予，主体框架部分分别制作了金属烤漆蓝、金属烤漆红、哑光金属灰三种不同外观效果的渲染方案，表面添加细腻的金属颗粒质感与环境反射效果，还原真实金属漆面的视觉表现；脚轮部分采用黑色橡胶材质搭配硬质塑料轮毂，还原橡胶材质的哑光磨砂质感与轻微的弹性形变表现；内部传动杆件采用抛光金属材质，添加适当的高光反射效果，区分金属加工件与框架漆面的质感差异；顶部的控制部件采用黑色磨砂塑料材质，模拟工业塑料的表面质感。设计过程中优先考虑设备的实用性与结构合理性，整体结构紧凑小巧，适合小范围区域的地面清洁作业，各零部件均采用常见的标准件与易加工的型材、板材件，降低后续样机加工的成本与难度，装配逻辑符合常规机械设备的装配流程，各部件都预留了对应的安装与拆卸空间，方便后期的维护与部件更换。模型同时还原了设备内部的走线空间与部件安装位，可直接拓展添加动力电机、控制电路、供电模块等部件，完善设备的电动驱动功能，不同配色的渲染方案也可用于产品外观选型的参考，帮助设计者快速确定最终的产品外观风格。
