数控铣床实操练习用异形槽加工模块

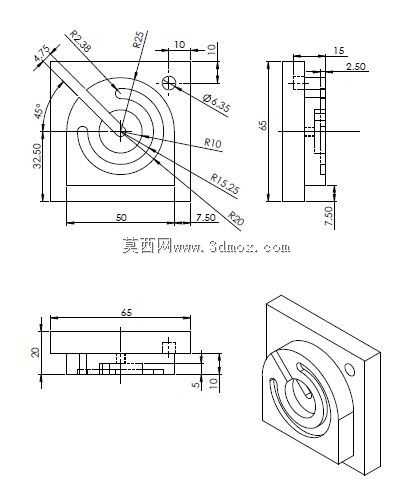

　　在数控加工实训场景中，这类带异形封闭型腔的块状练习件，是衔接编程理论与实操落地的核心载体，多数职业院校机加工实训中心、企业新员工铣削技能考核工位都会配备同类型训练模块，用来快速验证操作人员对走刀路径规划、刀具补偿设置、层切参数匹配的掌握程度，避免直接加工正式工件出现撞刀、过切、型腔侧壁粗糙度不达标的问题。从结构设计逻辑来看，整个模块采用整块矩形坯料作为基体，没有额外的拼接装配结构，所有加工特征都集成在单一坯料的上表面，这种设计首先是降低装夹难度，实训过程中只需要使用普通平口钳找正坯料两个垂直基准面即可完成装夹，不需要设计专用夹具，也不需要反复调整装夹位置，单次装夹就能完成所有特征的加工，能让练习者把更多精力放在走刀逻辑与参数调整上，

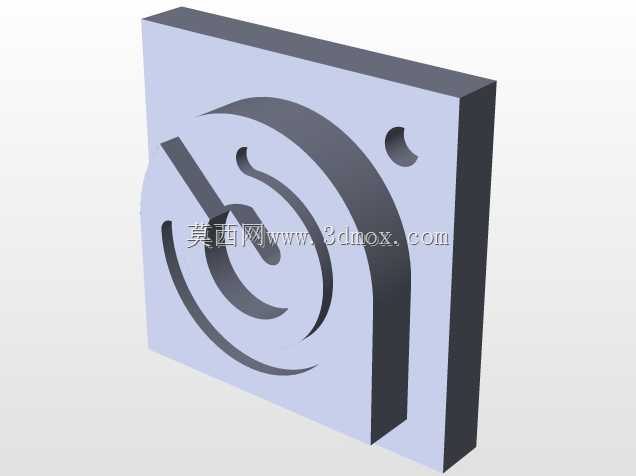

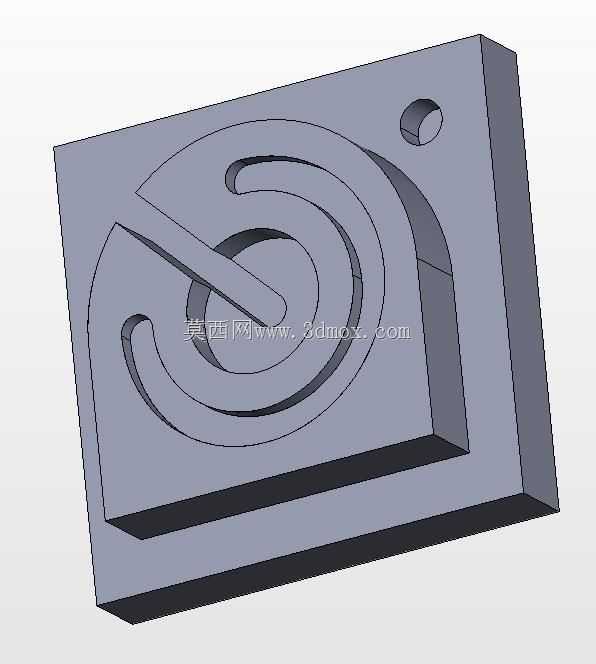

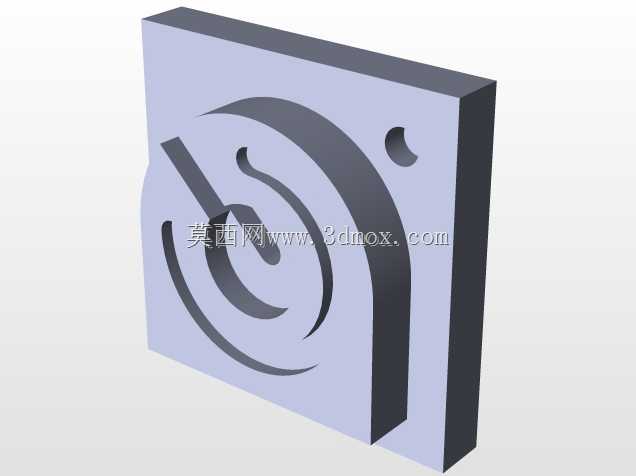

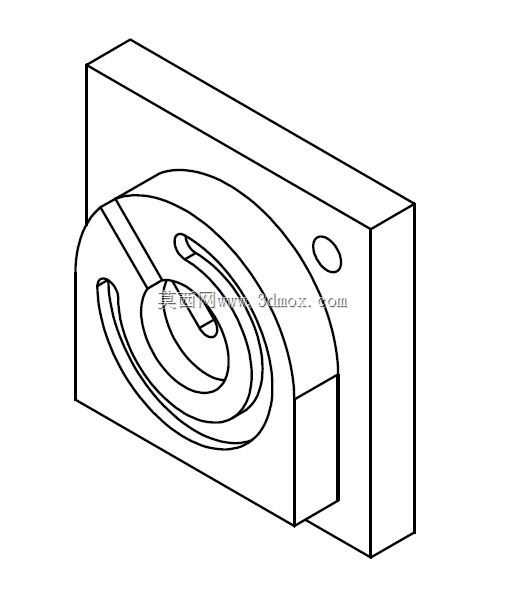

　　而不是耗费时间在复杂装夹找正环节。基体右上角设置的小直径通孔，并非功能装配孔，而是专门设计的对刀校验特征，练习者完成工件坐标系设定后，可以先在这个孔位执行试切验证，核对坐标系偏移值是否准确，避免直接加工主型腔出现整体位置偏移报废坯料的问题。主型腔的轮廓采用多段平滑圆弧衔接的S形回旋结构，没有尖锐的内角，这种轮廓设计覆盖了数控铣削中最常用的圆弧插补加工场景，练习过程中需要根据型腔不同位置的曲率变化，调整进给速度与主轴转速的匹配关系，比如在曲率半径较小的圆弧段，需要适当降低进给速度，避免刀具过切或者出现让刀导致的轮廓尺寸偏差；在曲率平缓的大圆弧段，可以适当提高走刀速度，兼顾加工效率与表面质量。型腔的深度采用统一的等深设计，

　　练习时可以采用分层铣削的工艺方案，每层切深根据所选刀具的材质、直径以及坯料材质灵活调整，比如使用高速钢立铣刀加工铝质坯料时，每层切深可以设置为刀具直径的十分之一左右，加工钢质坯料时则需要进一步降低切深，同时匹配对应的冷却参数，这个过程能让练习者直观理解切削三要素对加工效率、刀具寿命、加工质量的影响。从安装边界来看，整个模块的外形为规则矩形，长宽尺寸适配普通平口钳的最大夹持范围，厚度预留了足够的装夹余量，装夹时不需要额外加装垫块，坯料下表面与钳口支撑面完全贴合，加工过程中不会出现工件颤动的问题；型腔的所有加工特征都位于坯料上表面的中心区域，距离坯料四周边缘留有足够的安全距离，走刀过程中刀具不会碰撞到钳口或者工作台面，

　　即使是初次操作数控铣床的新手，也不容易因为路径偏移出现设备碰撞的安全问题。这类练习模块的加工过程，还能覆盖顺铣逆铣的效果对比、刀具半径补偿的建立与取消、精加工余量的预留设置等核心实操技能点，比如在粗加工型腔时可以采用逆铣方式快速去除多余余量，精加工侧壁时切换为顺铣方式提升表面光洁度；加工前在程序中设置合理的刀具半径补偿值，不需要重新编写走刀路径，就能通过调整补偿参数控制型腔的最终轮廓尺寸，这些技能都是正式生产加工中必须掌握的核心能力。不同于生产线上的正式加工零件，这类练习模块没有严格的装配公差要求，练习者可以在同一个坯料上反复尝试不同的工艺方案，对比不同走刀路径、不同切削参数下的加工效果，积累不同材质、不同刀具的加工经验，不需要担心因为参数设置不当造成工件报废带来的成本损失，是数控铣削技能入门阶段性价比极高的实训载体。
