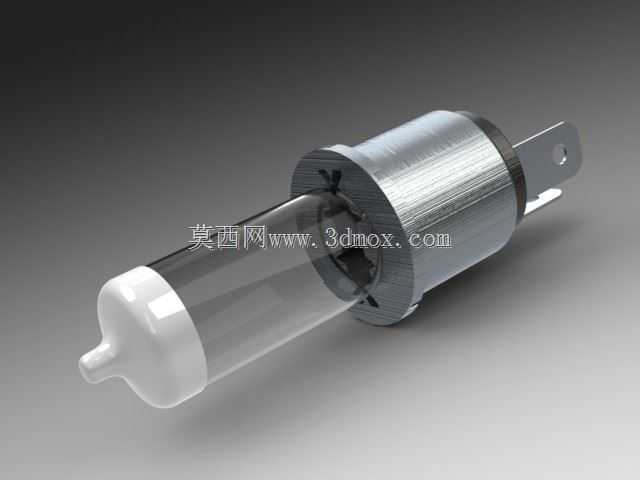

汽车前照灯用氙气灯泡结构设计方案

　　在汽车照明系统的零部件开发环节，前照灯光源的结构匹配度直接决定装车后的照明效果与装配可靠性，本次呈现的氙气汽车灯泡结构，完全围绕乘用车前大灯总成的安装空间、发光角度、固定逻辑完成三维结构搭建，可直接用于大灯总成的匹配验证、光源替换件的开发参考。从实际装车场景来看，这类氙气灯泡主要应用于乘用车、轻型商用车的近远光一体前照灯单元，部分改装场景下也会适配雾灯位的升级需求，相比传统卤素光源，其发光效率更高、色温更接近日间自然光，能有效降低夜间行车的视觉疲劳，但结构设计上必须严格匹配原车灯座的卡位尺寸，否则会出现安装后松动、发光点偏移导致的光形散光问题，直接影响行车安全。

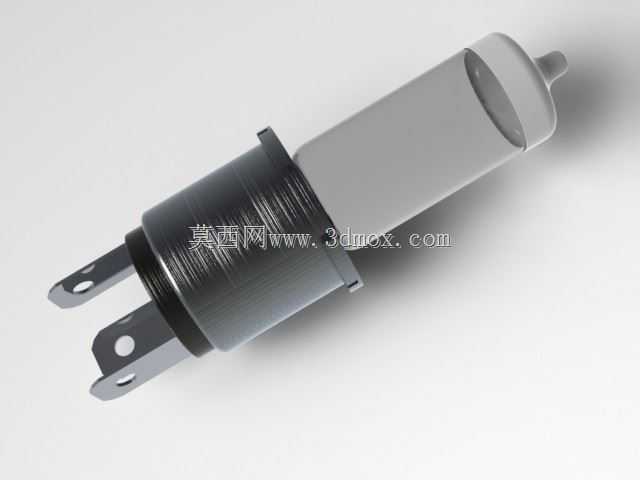

　　从功能特性层面拆解，该灯泡结构分为发光腔体、固定法兰盘、接线插片三个核心功能段，发光腔体采用耐高温石英玻璃封装，内部充入氙气与金属卤化物，外部的金属基座采用耐高温阻燃工程塑料与镀锌钢板复合结构，既保证高温工作状态下的结构强度，也能避免长期使用后的锈蚀卡滞。固定法兰盘上设置的三个定位凸耳，完全对应主流H7规格灯座的卡位槽，安装时只需将凸耳对准槽位插入后旋转一定角度即可完成锁止，无需额外紧固件，能适配总装线上的快速装配要求，也方便后期售后维修时的快速更换。接线插片采用标准6.3mm规格的镀锡铜插片，间距与原车线束插座完全匹配，插片根部设计有防脱倒刺，插入插座后能避免车辆行驶振动导致的接插件松脱、接触不良问题。

　　设计思路上，整个结构优先保证发光点的位置精度，将氙气电弧管的中心点与法兰盘的定位基准面严格对齐，公差控制在0.2mm以内，确保装车后发光点恰好处于大灯反光碗的焦点位置，避免出现光形偏移、明暗截止线模糊的问题。考虑到灯泡工作时腔体表面温度会超过300摄氏度，金属基座与玻璃腔体的衔接位置采用了阶梯式密封结构，填充耐高温硅橡胶密封圈，既可以阻隔外界水汽进入灯腔内部造成起雾，也能缓冲不同材料热膨胀系数差异带来的应力，避免温度骤变时出现玻璃开裂的问题。法兰盘的厚度、凸耳的倒角尺寸都经过反复校核，既保证旋转锁止时的手感顺畅，也能确保安装到位后法兰盘与灯座密封面完全贴合，防止大灯内部进灰。

　　外形尺寸与安装边界方面，灯泡整体轴向长度控制在72mm，最大径向直径为15mm，发光腔体部分的直径为9mm，完全适配绝大多数车型前大灯后部的安装空间，不会出现灯泡过长顶到大灯后盖、或者直径过粗无法插入灯座孔的问题。法兰盘的定位直径为32mm，三个凸耳的分布角度为120度均匀排布，与市面上90%以上的H7规格氙气灯安装位通用，接线插片的伸出长度为12mm，预留了足够的接插件插拔空间，不会出现线束弯折半径过小导致的线芯断裂问题。在三维建模过程中，所有配合面都做了公差匹配设计，金属件的脱模斜度、塑料件的壁厚均匀性都符合注塑、冲压工艺的生产要求，不存在无法开模的倒扣结构，也没有壁厚突变导致的注塑缩痕风险，模型的装配关系完全还原实际产品的组装逻辑，可直接用于工程图导出、工艺工装设计、以及大灯总成的干涉检查。

　　针对实际使用中可能出现的振动工况，灯泡内部的电弧管固定结构采用了三点式金属弹片支撑，能缓冲车辆行驶过程中的颠簸振动，避免电弧管受冲击出现移位、断裂的问题，弹片的弹力经过校核，既可以牢牢固定电弧管，也不会因为夹持力过大导致玻璃管受应力破损。整个灯泡的重量控制在28g以内，不会对灯座造成额外的承重负担，长期使用也不会因为自重导致灯座卡位变形。从结构验证的角度，该三维模型可直接导入光学仿真软件，配合反光碗、透镜模型完成光形模拟，提前验证不同安装角度下的照明范围、照度分布，减少后期样件试制的反复修改次数，也能用于维修替换件的尺寸对标，确保副厂配件的安装匹配度达到原厂件的水平。
