探针阵列定位放置夹具结构设计

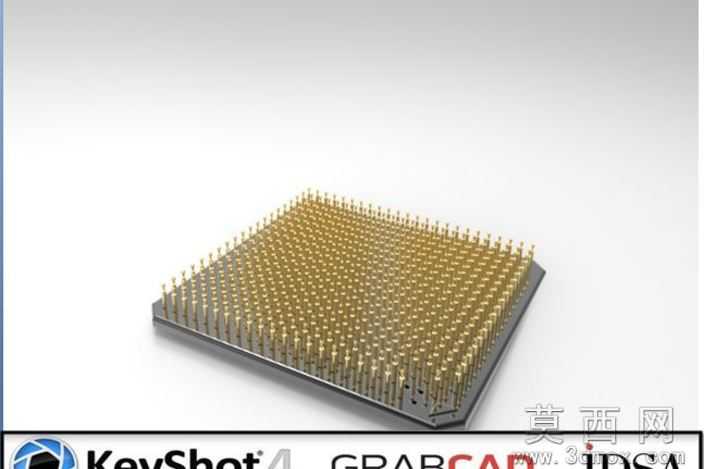

本作品为探针阵列定位放置夹具，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证探针定位孔位的阵列精度，通过线性阵列特征快速完成数百个探针安装位的排布，每个定位孔的孔径、孔深参数均匹配对应探针的外形尺寸，确保探针装入后无松晃、无偏斜，定位一致性满足使用要求。夹具基座采用方正的平板式结构，基座边缘做了微小的倒角处理，既避免锐边划伤操作人员，也提升了整体外观的精致度。建模完成后通过渲染软件完成效果呈现，材质设置上，基座部分赋予哑光深灰色硬质工程塑料材质，模拟实际加工中常用的电木或玻纤板材质质感，表面设置细微的磨砂纹理，还原非金属工装的真实触感；探针部分赋予亮面金色金属材质，模拟镀金铜探针的金属光泽，通过调整材质的反射参数，让探针呈现出细腻的金属高光，同时避免过度反射造成的视觉失真。设计思路上，这款夹具主打简易实用的定位功能，核心作用是将零散的探针按固定阵列位置规整摆放，避免探针散乱堆放造成的针尖弯折、混料问题，使用者可根据实际使用需求，在现有基座结构基础上拓展外围围挡结构，比如加装半透明塑料外罩，或是搭配其他规格的针类定位结构做组合使用，也可根据不同的探针排布需求调整阵列参数，快速修改生成适配不同规格探针的定位夹具。结构设计上没有冗余的复杂特征，整体加工难度低，既可以采用数控铣削方式加工实体工装，也可以通过3D打印方式快速制作小批量试用的夹具样件，适配电子测试、针类零件收纳规整等多种使用场景，夹具的基准面做了平面度约束，确保放置在工作台面时平稳无翘曲，每个探针定位孔的轴线均垂直于基座基准面，保证探针装入后垂直度符合要求，不会出现针体倾斜的问题。
