壁挂式弧形承重安装支架三维结构设计

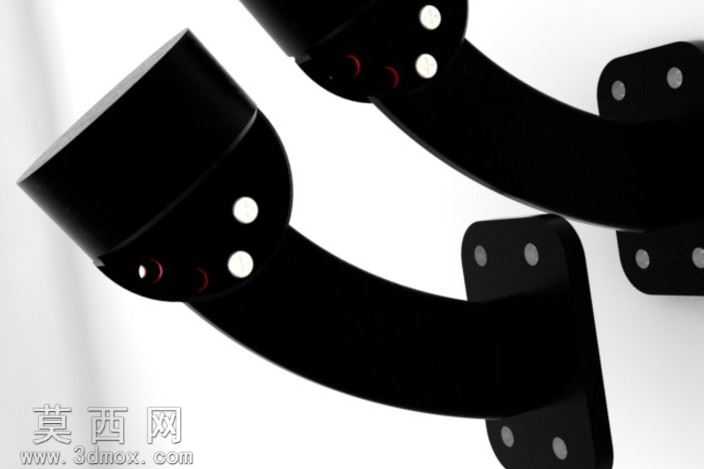

本作品为壁挂式弧形承重安装支架，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计的基准统一原则，首先以墙面安装贴合面为第一基准平面，绘制安装法兰的定位草图，通过拉伸凸台命令生成带安装孔的法兰基座，安装孔采用沉孔结构设计，可适配标准内六角膨胀螺丝，安装后螺丝头部完全沉入沉孔内，保证支架安装面与墙面完全贴合无凸起，提升安装后的整体美观度与连接稳定性。支架的弧形臂部分采用样条曲线绘制平滑过渡的轮廓路径，通过扫描特征生成一体化的弧形支撑臂结构，弧形曲率经过反复校核，既保证支架向外延伸的安装空间满足挂载设备的安装需求，又通过弧形的力学分散结构降低支架根部的应力集中系数，提升整体承重能力。建模过程中对所有连接部位做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也能消除安装使用过程中的划伤风险。材质渲染阶段，支架主体采用哑光黑色喷塑金属材质，通过调整材质的粗糙度、金属度参数，还原五金支架表面的细腻磨砂质感，安装孔位的金属切面设置了轻微的反光效果，区分加工面与喷塑面的视觉差异，法兰与弧形臂的连接部位做了一体化的渲染处理，体现构件一体成型的结构特点。支架的挂载端设计为圆柱形连接座，连接座上设置了多组均匀分布的定位孔与连接螺孔，可适配不同规格的挂载设备，连接座与弧形臂的衔接处做了加厚处理，通过加强筋结构提升连接部位的抗扭、抗弯性能，避免挂载重物后出现连接部位变形断裂的问题。整体结构设计简洁实用，没有冗余的装饰性结构，所有特征均服务于承重、安装、固定的核心功能，安装孔位的间距、孔径均符合通用五金安装的标准规范，可直接用于实际生产加工的参考，也可用于壁挂类设备安装场景的装配模拟，验证安装空间与承重性能的匹配度。建模过程中所有特征均保留完整参数，可根据实际挂载需求调整弧形臂的长度、曲率，以及安装法兰的尺寸、孔位数量，适配不同的墙面安装场景与承重要求。
