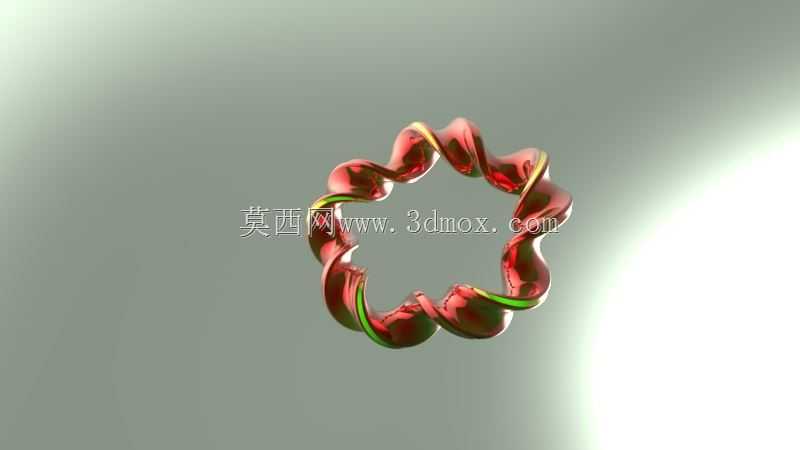

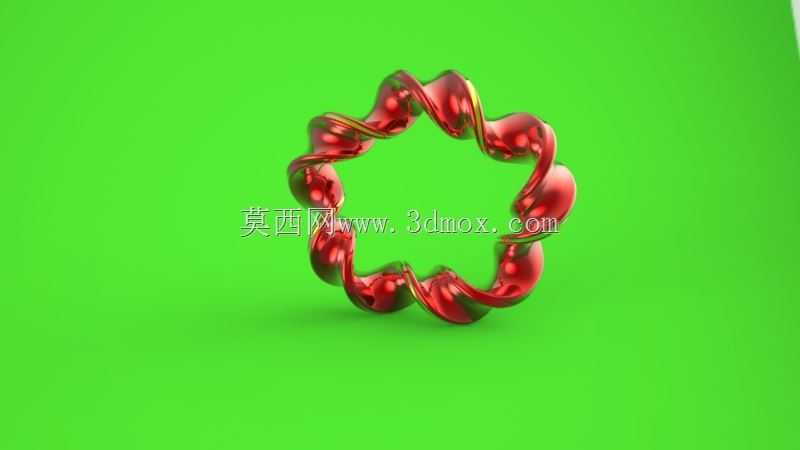

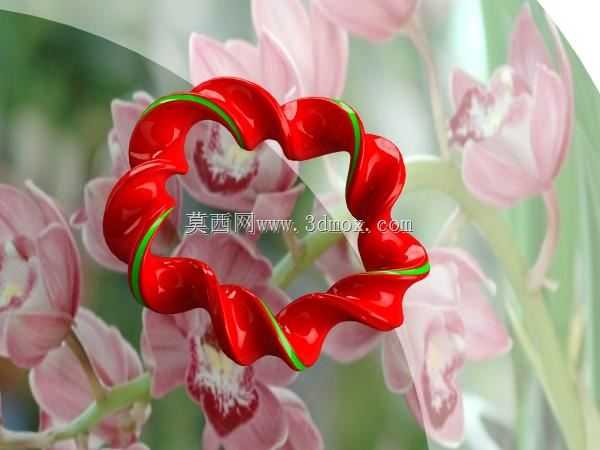

环形螺旋弹性曲面结构件设计

　　做结构设计的同行多半都遇到过这类需求：在狭小环形安装空间内，需要提供周向均匀的弹性缓冲力，同时不能有突出的棱角刮擦配合面，常规的圆柱螺旋弹簧、波形垫圈要么安装空间不匹配，要么受力均匀度达不到要求，这类环形螺旋曲面的弹性构件就是针对这类场景做的结构方案。从实际使用场景来看，这类结构常被用在精密仪器的环形密封面预紧、小型旋转机构的轴向缓冲、装饰性弹性卡扣组件里，比如光学镜头的镜组间隔预紧环、小型手持设备的旋转定位弹性件，还有部分需要兼具装饰性和弹性功能的穿戴设备结构件，都能看到这类曲面结构的应用。

　　从设计思路上拆解的话，这个结构首先是确定环形的基准轮廓，也就是整体的内外径边界，要完全适配安装位的环形槽尺寸，外径不能超出安装槽的最大限位，内径要避开中心穿过的轴类或者走线空间，避免运动过程中发生干涉。之后是螺旋曲面的导程设计，整个环形构件上的螺旋波数是根据需要的弹性行程来定的，波数越多，相同压缩量下的刚度越低，能提供的缓冲力越柔和，波数少的话刚度更高，适合需要较大预紧力的场景。曲面的截面形状没有采用常规弹簧的圆形截面，而是做了渐变的曲面过渡，棱边位置全部做了大圆角处理，一方面是避免应力集中，反复形变的时候不会在棱边位置产生疲劳断裂，另一方面光滑的曲面在和配合件接触的时候，不会刮伤配合面的涂层或者密封件。

　　实际建模的时候要注意几个边界问题：首先是螺旋线的生成不能直接用普通的圆柱螺旋线，要沿着环形的基准路径做扫掠，保证每一段螺旋曲面的曲率在周向上是均匀过渡的，不然受力的时候会出现某一段应力集中，提前失效。然后是曲面的壁厚，要根据选用的材料来调整，如果是用弹簧钢做冲压成型，壁厚要控制在材料允许的冲压变形范围内，避免成型的时候出现开裂；如果是用工程塑料做注塑成型，壁厚要尽量均匀，避免注塑的时候出现缩痕或者内应力，影响构件的弹性寿命。还有安装边界的处理，整个构件的上下两个接触面要保证和安装基准面平行，压缩的时候整个环面能同时受力，不会出现偏载，偏载不仅会让弹性力不均匀，还会让构件在反复形变的时候出现错位，卡滞在安装槽里。

　　从功能特性上来说，这类环形弹性结构和常规的弹性件比，最大的优势就是能完全利用环形的安装空间，不需要额外的定位结构，本身的环形轮廓就能在安装槽里实现自定位，装配的时候直接放进环形槽就行，不需要额外的固定卡扣或者粘接工序，能减少装配的工作量。另外整个结构是一体化成型的，没有拼接的焊缝或者接缝，疲劳寿命比拼接的弹性环要高很多，在反复压缩释放的工况下，不会出现拼接位置开裂的问题。曲面的螺旋走向是连续的，受力的时候形变会沿着整个螺旋曲面均匀传递，不会出现局部应力过大的情况，相同材料和壁厚下，能承受的压缩行程比平的波形垫圈更大，弹力的线性度也更好，不会出现压缩到一定位置后弹力陡增的情况。

　　做这类结构的工程验证的时候，还要重点关注形变后的轮廓边界，当构件被压缩到最大工作行程的时候，外径的胀大量和内径的缩小量要提前算好，预留足够的安装间隙，不然压缩的时候外径蹭到安装槽外壁，或者内径蹭到中心的轴，都会产生额外的摩擦力，让弹性力偏离设计值，长期摩擦还会磨损构件表面，产生碎屑影响周边机构的运行。如果是用在有密封要求的场景里，曲面的表面粗糙度要控制在合理范围，太粗糙的话会磨损相邻的密封橡胶件，太光滑的话如果是和橡胶配合，可能会出现打滑移位的情况，要根据配合的材料调整表面处理的工艺参数。另外这类结构的弹力计算不能直接套用普通圆柱弹簧的计算公式，要通过有限元分析做曲面的应力仿真，反复调整螺旋的升角和截面厚度，直到弹力曲线符合工况的需求，避免做出样件后弹力过大或者过小，反复修模浪费时间和成本。
