变径螺旋压缩弹簧结构设计实例

　　做机械结构设计的同行大多有体会，螺旋类弹性构件看着结构简单，真要匹配实际工况做适配设计，要抠的细节一点不少。这次做的这个螺旋扫描成型的弹簧结构，最早是给小型冲压设备的进料缓冲工位做的配套件，当时现场的工况是进料辊每次推送金属薄板到位时会有120N左右的瞬时冲击，原设计用的等径圆柱弹簧在连续运行三个月后出现了端圈并圈磨损、缓冲行程末端刚度不足的问题，拆检的时候发现弹簧靠近冲击端的几圈已经出现了轻微的永久变形，导致进料定位偏差超差了0.3mm，直接影响了后续冲压的孔位精度。

　　重新做结构设计的时候，最先调整的是螺旋线的变径参数，没有沿用全段等径的设计思路，而是把靠近冲击载荷输入端的3圈簧丝做了渐缩径处理，这样在冲击接触的初始阶段，刚度是线性递增的，不会出现等径弹簧刚接触就硬顶的反冲问题；中间段保持等径结构，用来承担主要的压缩变形量，保证额定缓冲行程有12mm的余量，不会因为过载出现并圈碰磨；尾端的2圈做了并圈磨平处理，安装的时候可以直接贴合在设备的安装沉台里，不需要额外加定位销或者导向套，减少装配环节的零件数量。

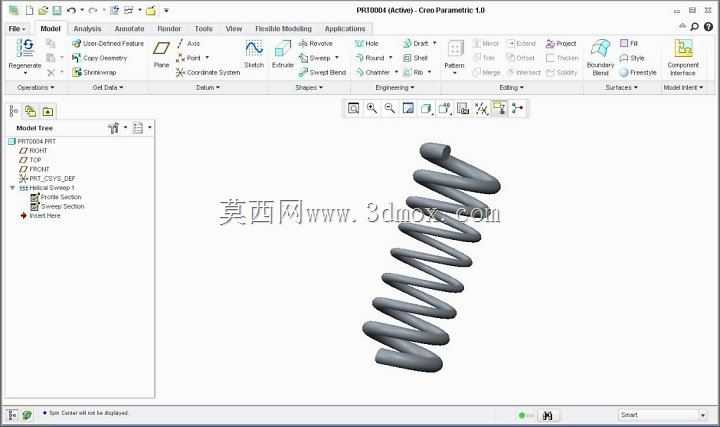

　　建模的时候用螺旋扫描特征做主体结构，特意把簧丝的截面过渡做了圆角处理，不要出现直角棱边，之前有过教训，簧丝和螺旋升角衔接的位置如果留了尖锐棱边，热处理的时候很容易在棱边位置出现应力集中点，后续受交变载荷的时候最先从这些位置断裂。扫描轨迹的螺旋升角全程控制在5.8度，这个角度是反复算过的，既不会因为升角太小导致压缩的时候簧丝之间出现卡滞，也不会因为升角太大让弹簧受载后出现侧向弯曲，尤其是这个工位没有装导向轴，全靠弹簧自身的结构稳定性保证压缩方向不偏移，升角参数的容错空间其实很小。

　　从安装边界来说，这个弹簧的最大外径是22mm，适配的安装沉台内径留了1mm的间隙，避免弹簧受压缩外径胀大的时候和沉台内壁刮蹭；自由长度是48mm，安装预压量设定为3mm，这样安装完成后就有初始预紧力，不会因为设备运行的振动出现弹簧移位的问题；最小工作长度是33mm，对应的最大载荷是180N，覆盖了工位可能出现的最大瞬时冲击载荷，留了1.5倍的安全系数，避免偶尔出现的进料卡滞带来的过载把弹簧压并。

　　实际应用场景里，这类变径螺旋弹簧不止用在冲压设备的缓冲位，小型自动化装配线的工件压装工位、低压电气开关的分合闸复位结构、甚至小型代步车辆的座椅减震结构里都能用到，核心的设计逻辑都是根据载荷的输入特性调整不同区段的螺旋参数，不要死套标准件的参数表。之前给客户做非标设备的时候，遇到过一个工位需要弹簧在压缩前半段刚度小、后半段刚度陡增的需求，就是用类似的变径螺旋扫描思路做的，比用标准弹簧加限位块的方案少了两个零件，装配空间还省出来8mm的高度，后续维护的时候也不用频繁调整限位块的位置。

　　建模过程中要注意的细节还有端圈的处理，很多新手做螺旋弹簧的时候直接把螺旋线扫到底就完事，实际生产中弹簧的端圈是需要贴合并磨平的，所以在扫描特征的首尾端要做半圈的并圈轨迹，也就是最后一圈的螺旋线直径逐渐收小到和相邻圈贴合，磨平后的端圈支撑面要保证和弹簧轴线的垂直度在0.2mm以内，不然安装后弹簧受载会出现偏斜，力的传递方向歪了，不仅缓冲效果打折扣，还会加速簧丝的磨损。另外簧丝的直径选的是2.5mm，这个直径对应的碳素弹簧钢丝的许用切应力刚好匹配这个工位的载荷，不会因为簧丝太粗导致弹簧刚度过大，起不到缓冲效果，也不会因为簧丝太细导致疲劳寿命不够。

　　从结构验证的角度，建模完成后可以做简单的干涉检查，把弹簧放到装配体里模拟全行程压缩，看每一圈簧丝之间的最小间隙在最大压缩量的时候有没有留0.1mm以上的余量，避免出现并圈摩擦；同时要检查弹簧压缩到最小工作长度的时候，外径的最大胀大量有没有超过安装腔的内径，之前有个同行做设计的时候没算弹簧受压后的外径胀大，装到设备里一压就卡在内壁上，最后只能把安装腔重新扩孔，耽误了装配进度。这类螺旋扫描的结构看起来是基础建模特征，真要落到实际工程应用里，每一个参数的调整都是对应现场的实际问题，没有哪个尺寸是随便定的。
