带集成把手的异形便携储液容器结构

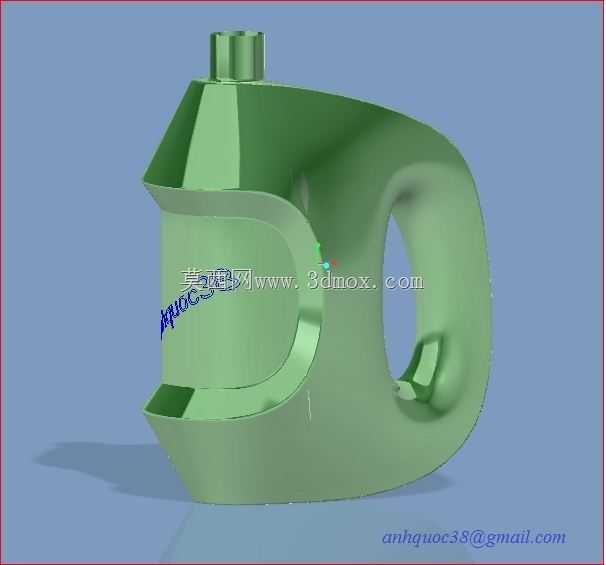

　　这类带一体化把手的异形曲面储液结构，日常多适配日化洗护、车用养护耗材、小型园艺药剂的分装存储场景，区别于常规圆柱、方型储液瓶，整体造型完全围绕单手握持操作的人机逻辑做适配，没有多余的外置装配部件，壳体本身同时承担储液密封、握持受力、出液导流的多重功能，能在有限的外形轮廓内最大化利用内部储液空间，同时降低分体式把手装配带来的连接漏液、结构断裂风险。

　　从结构受力逻辑来看，把手区域和储液主腔体做了顺滑的曲面过渡，没有直角应力集中棱边，日常单手提拿满装状态的容器时，握持区域的受力会顺着过渡曲面均匀分散到整个腔体侧壁，不会在把手和腔体的连接位置出现应力集中导致的开裂问题，顶部的注液口做了同轴的圆柱凸台结构，凸台外壁预留了标准螺纹配合的壁厚余量，可直接适配常规螺旋瓶盖，不需要额外加装嵌件，凸台根部和腔体顶面同样做了大圆角过渡，避免瓶盖拧紧时的周向扭力造成凸台根部断裂。

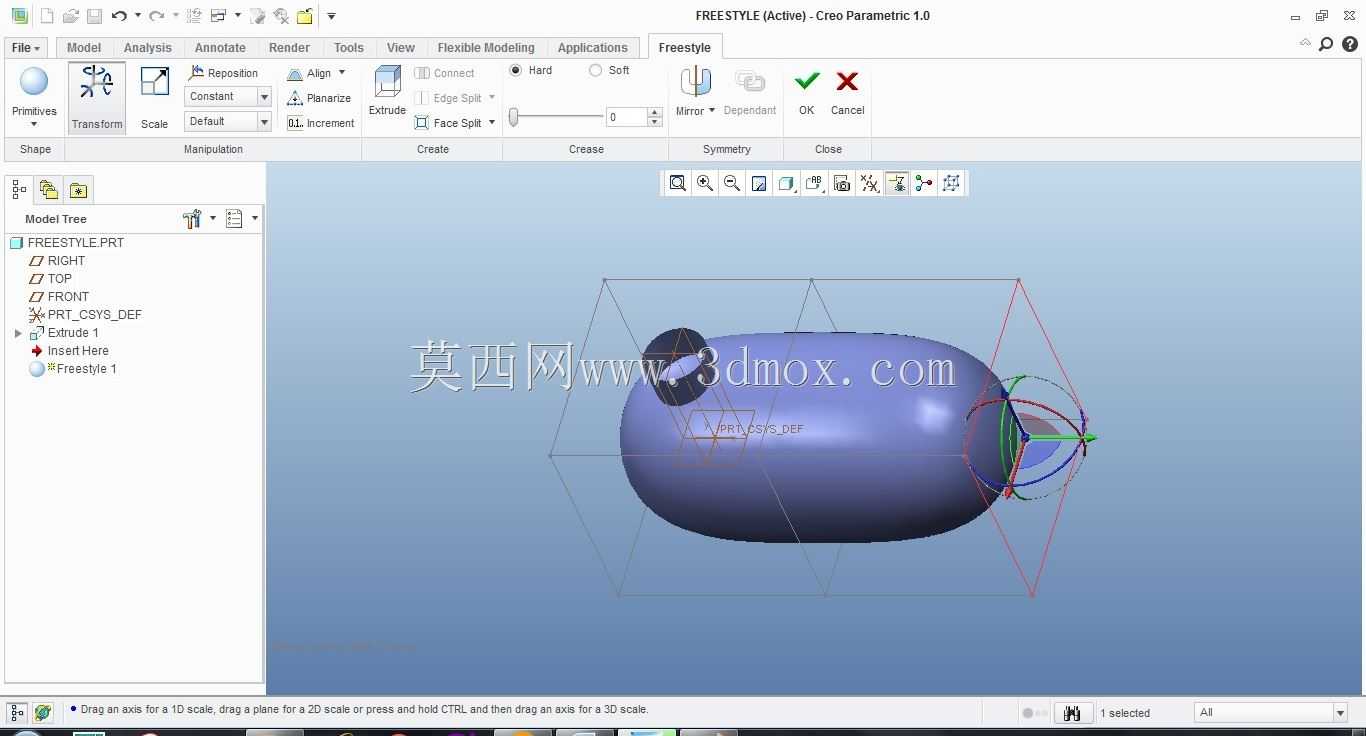

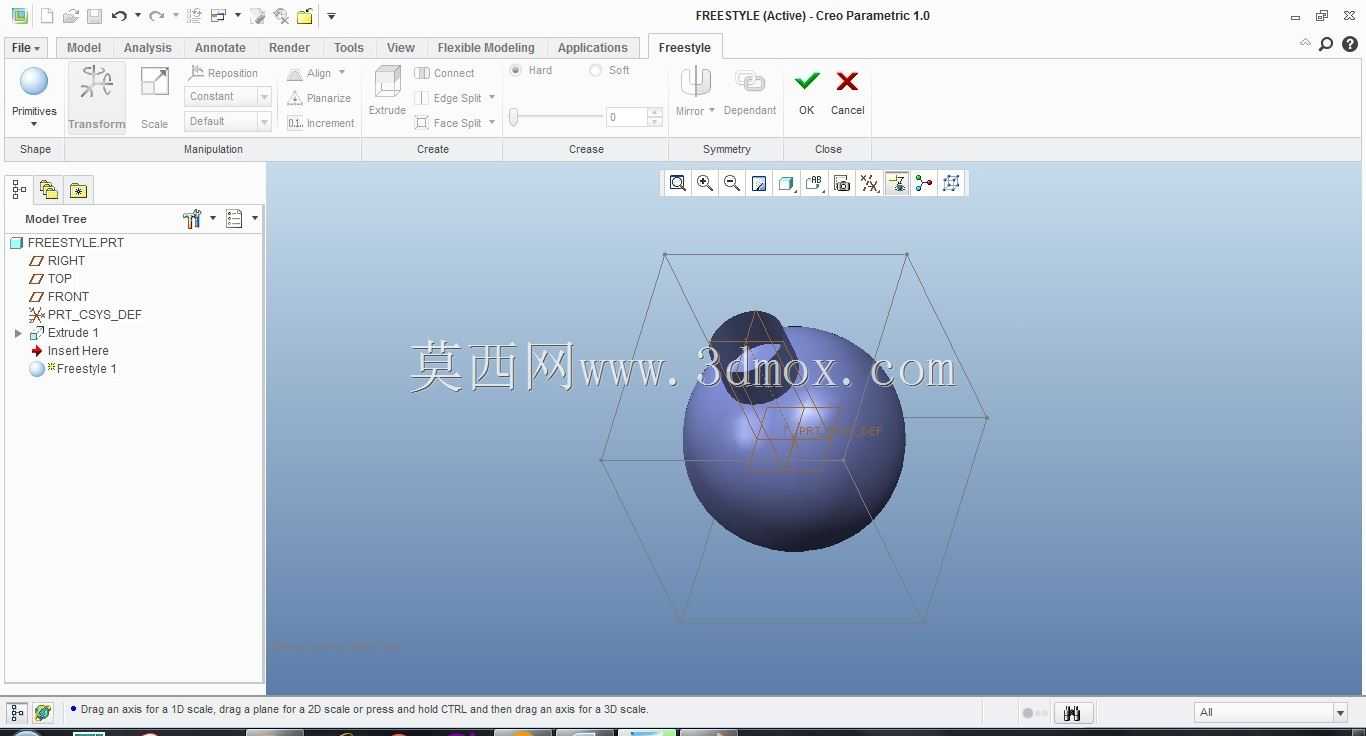

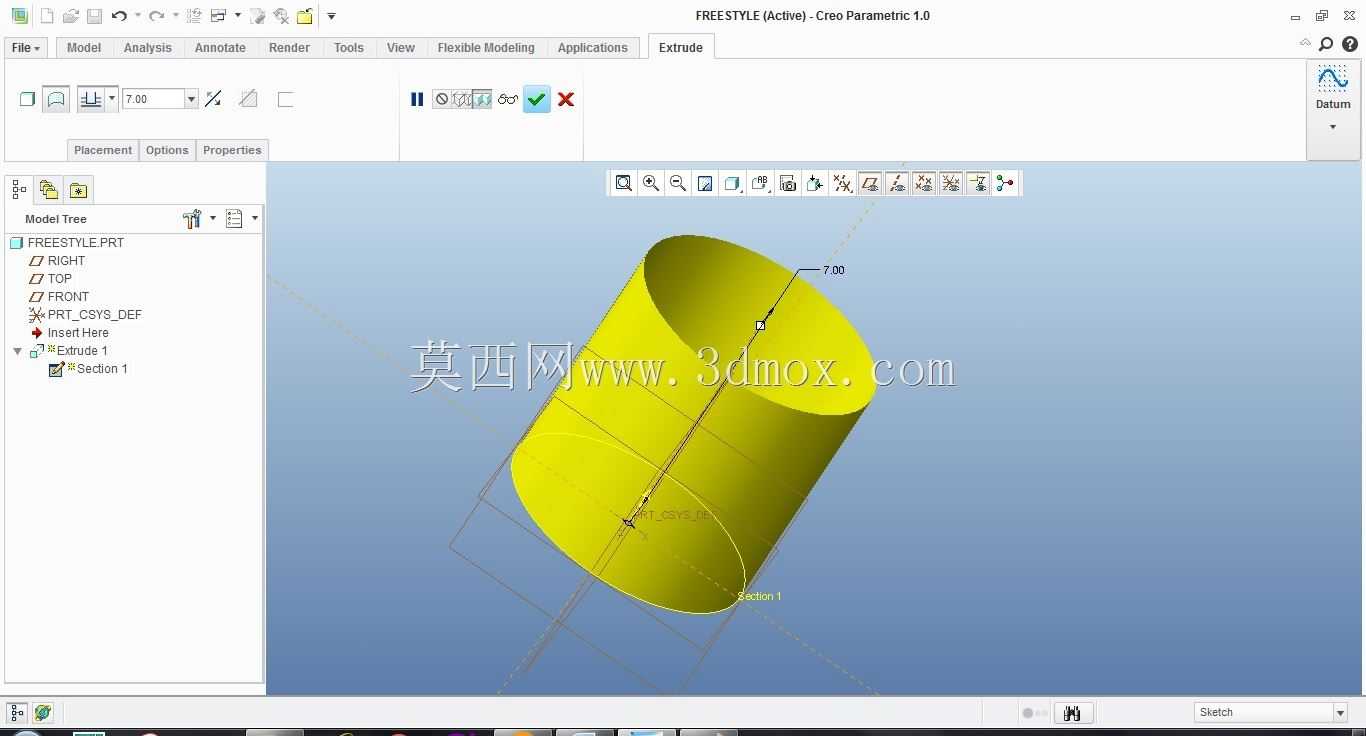

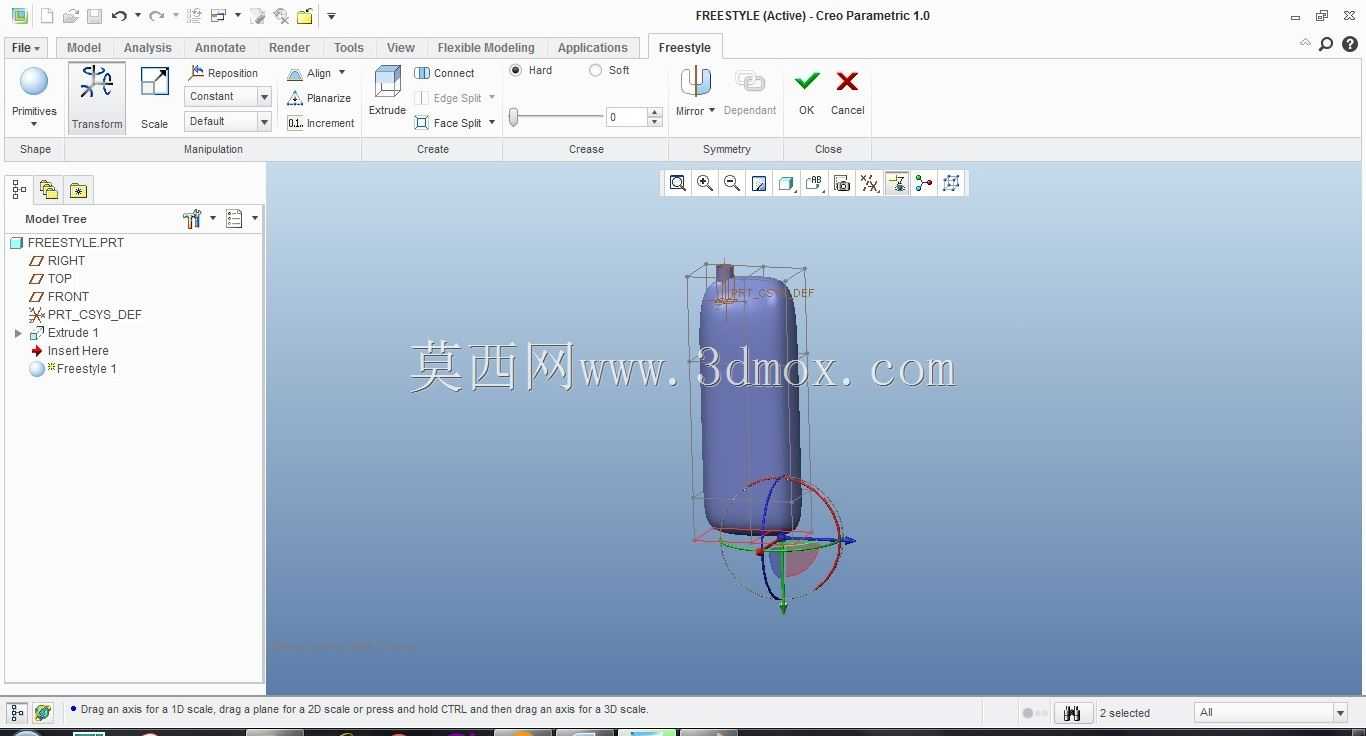

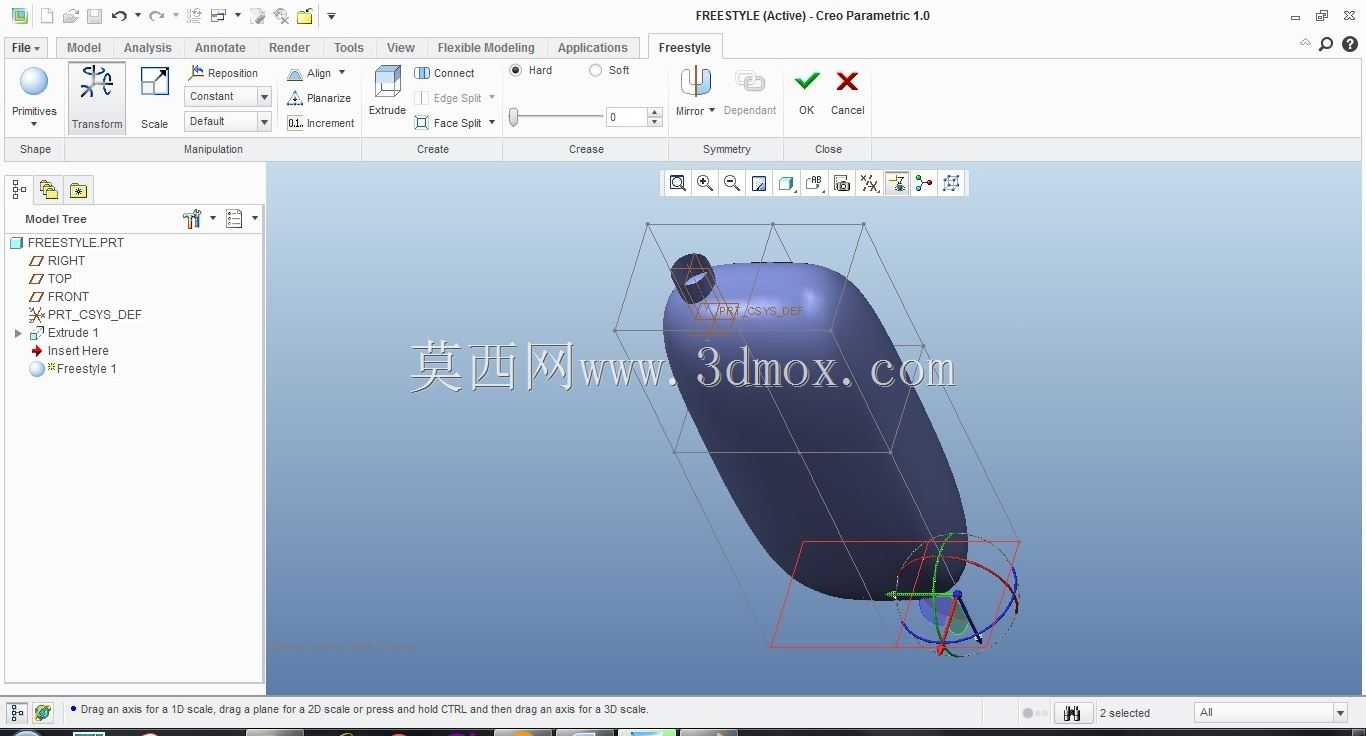

　　建模阶段优先处理的是握持区域的人机边界，把手内圈的镂空尺寸按照成年男性手掌握持的最小通过空间做设定，内壁曲面贴合指腹自然弯曲的弧度，长时间提拿不会出现局部硌手的问题，腔体下半部分做了内收的弧形切面，一方面是降低满装状态下的整体重心，让放置时的稳定性更好，另一方面这个切面可以直接作为贴标区域的定位面，不需要额外做平面加工就能让标签贴合平整，不会因为曲面弧度导致标签起翘。

　　整个壳体采用等壁厚设计，壁厚取值适配常规吹塑、滚塑的成型工艺要求，所有转角位置的圆角半径都不小于壁厚值，避免成型过程中出现壁厚不均、局部缺料的问题，腔体内部没有额外的阻隔筋结构，液体倾倒时可以顺着内壁曲面顺畅流出，不会在内部形成积液死角，清洗时也能直接冲净内部残留。

　　从安装放置的边界来看，容器底部做了小范围的平面支撑区域，支撑面的轮廓尺寸足够保证放置在水平台面时不会侧翻，整体最大外轮廓宽度控制在单手握持的舒适范围内，不需要双手操作就能完成倾倒、加注的动作，顶部注液口的中心位置和把手的受力中心做了对齐，提拿时容器不会出现单侧倾斜漏液的问题。

　　结构设计上没有采用多余的装饰性特征，所有曲面变化都服务于功能需求：腔体侧面的斜切造型一方面是优化握持时的手掌贴合度，另一方面可以在堆叠运输时让相邻容器的轮廓互相嵌合，提升包装箱的空间利用率，减少运输过程中的晃动磕碰；把手外侧的曲面和腔体外侧顺滑衔接，没有突出的棱边，日常取放时不会勾挂周边物件。

　　针对不同的使用场景，这个结构可以通过调整壁厚数值适配不同密度的液体存储需求，存储低粘度水剂时可以适当减小壁厚降低整体重量，存储高粘度、密度较大的耗材时可以局部加强把手和腔体连接位置的壁厚，不需要整体改动外形轮廓就能适配不同的载荷要求，顶部的注液口凸台可以根据配套瓶盖的尺寸调整直径和高度，兼容不同规格的密封盖、按压泵头、导流嘴等配件，不需要重新做主体腔体的建模调整。

　　实际生产验证阶段，这种一体化曲面结构的成型良率要比分体焊接把手的结构高15%左右，因为没有后续的装配焊接工序，不会出现焊接位置的强度不足、密封失效问题，整体的生产工序更少，单件生产的周期更短，同时因为外形没有突出的零散部件，运输过程中的包装防护要求更低，不需要针对把手位置做额外的缓冲防护，能降低整体的包装成本。
