越南C2果味饮料瓶外观结构建模

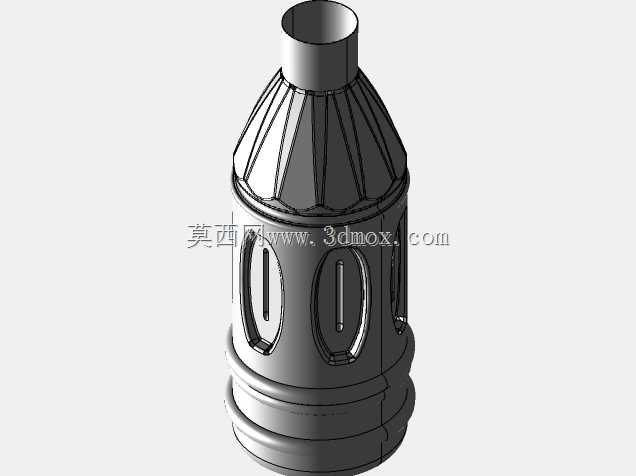

　　本次建模的C2果味饮料瓶，核心服务于快消饮品的终端流通场景，覆盖商超货架陈列、便利店冷柜存储、户外便携携带、自动售货机出货等多类实际使用环节，建模过程中优先还原了量产塑料瓶的结构逻辑，而非单纯做外观曲面复刻。从实际使用需求倒推设计思路的过程中，首先要匹配PET吹塑工艺的成型边界，瓶身整体采用回转体基础形态做局部曲面调整，避免出现过小的脱模斜度与壁厚突变区域，保证吹塑过程中料流可以均匀覆盖整个型腔，不会出现局部过薄导致的灌装后鼓胀、运输过程中受压破损问题。瓶身中部的品牌标识区域做了微向内凹的曲面处理，一方面是贴合手持时的指腹弧度，提升单手握持的摩擦力，避免冰镇后瓶身凝露打滑；另一方面该区域的凹陷可以在贴标环节让标签更贴合瓶身，

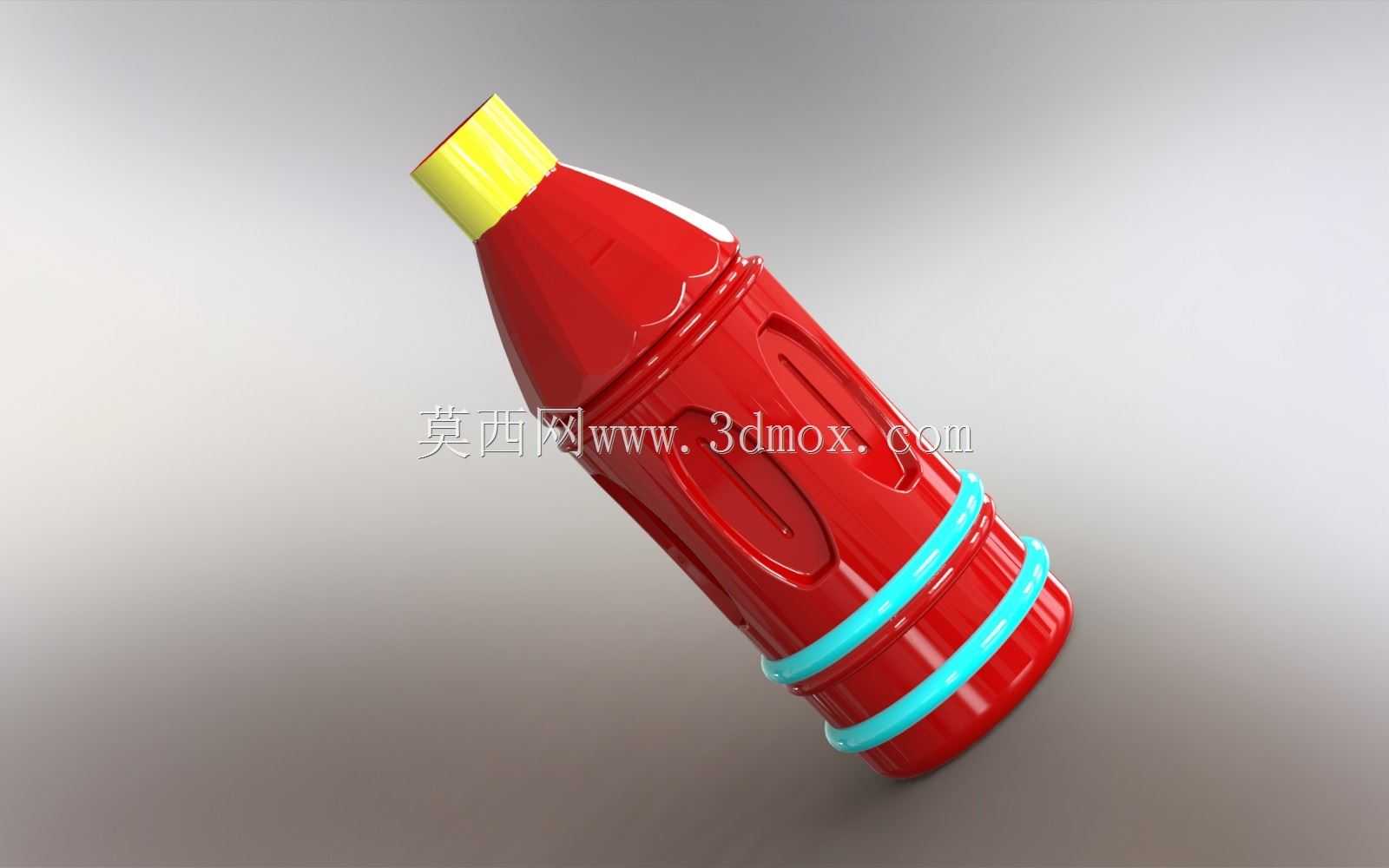

　　减少运输过程中标签起翘、移位的概率，同时堆叠运输时相邻瓶身的标识区域不会直接摩擦，避免印刷图案刮花影响货架展示效果。瓶盖部分根据不同口味做了差异化的色彩区分建模，瓶盖与瓶口的配合采用标准的PCO1881瓶口接口尺寸，匹配现有量产线的旋盖头参数，不需要调整灌装设备的旋盖模组即可直接适配生产线，瓶口的防盗环结构做了完整的细节还原，断裂连接点的尺寸按照实际量产的0.3mm厚度设置，保证旋开时断裂力控制在12-18N的行业通用区间，既不会出现运输过程中防盗环意外断裂的问题，也不会让消费者开启时需要施加过大的力。瓶底采用五瓣式内凹结构设计，这一结构首先是提升瓶身的垂直承压能力，满瓶状态下单瓶可以承受不低于80kg的垂直堆叠压力，

　　满足仓储环节6-8层堆码的承重需求，不会出现底层瓶身被压瘪漏液的问题；同时内凹的瓶底结构可以让吹塑过程中瓶底的冷却更均匀，避免出现底部积料过厚导致的应力开裂，也能让灌装后的瓶子在平面上放置更平稳，不会出现放置时晃荡、倾倒的问题。瓶身的容量刻度标识区域做了浅浮雕式的结构处理，不需要额外印刷即可让消费者清晰看到剩余容量，同时该区域的凸起高度控制在0.2mm以内，不会影响吹塑脱模，也不会在贴标时产生凸起顶起标签的问题。考虑到冷柜存储的使用场景，瓶身的最大直径控制在68mm，适配常规冷柜层架的瓶位间隔，不会出现直径过大放不进冷柜瓶架的问题；整体瓶高控制在230mm，配合68mm的直径，重心落在瓶身总高度的45%位置，

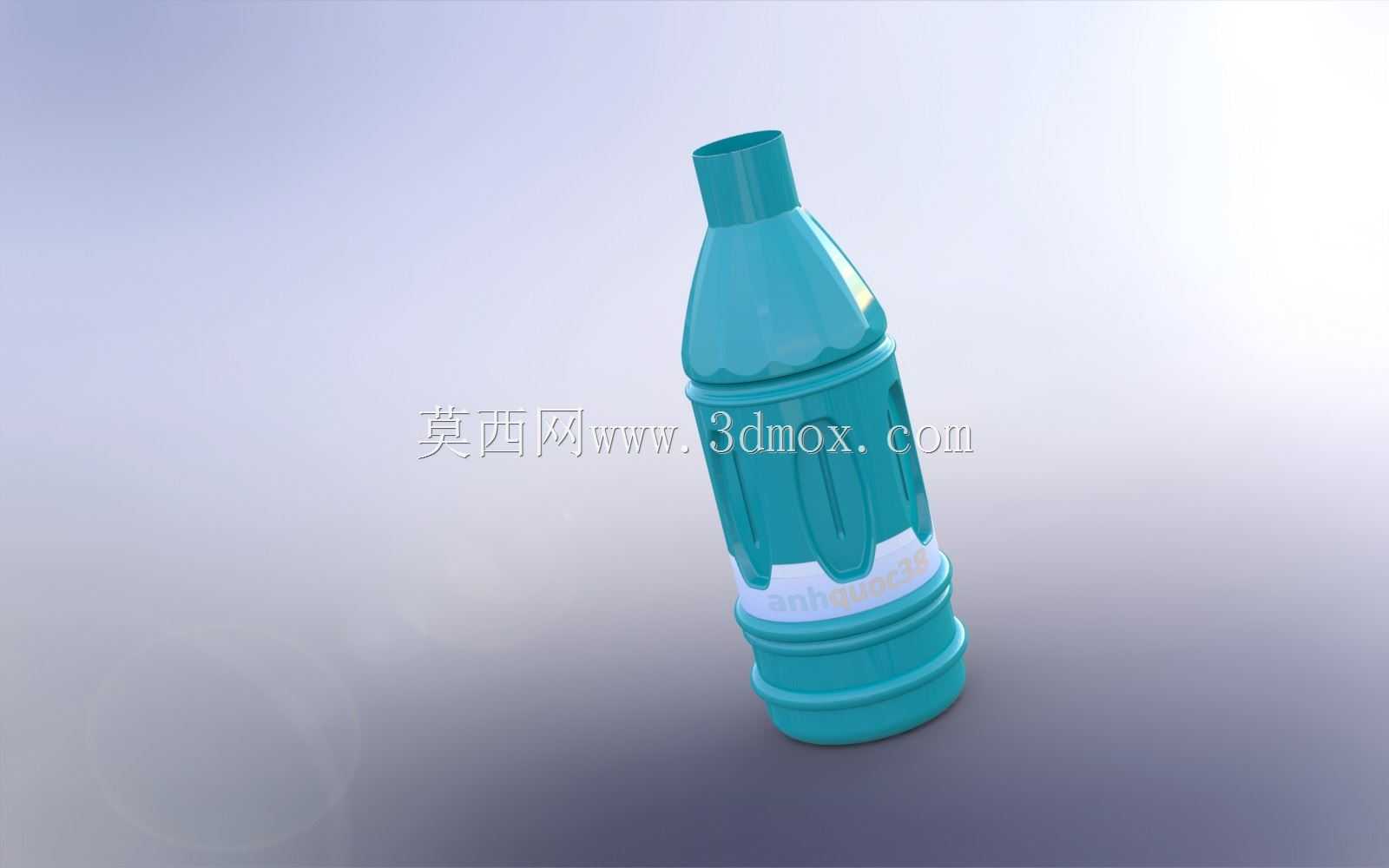

　　满瓶状态下倾斜15度不会倾倒，满足自动售货机出货时的滑落稳定性要求，不会在出货通道内卡滞。建模过程中对瓶身的壁厚做了等比例的结构还原，整体壁厚从瓶口的3mm逐步过渡到瓶身的0.28mm，再到瓶底的0.35mm，完全匹配PET吹塑瓶的壁厚分布规律，既可以满足结构强度要求，也能最大化控制单瓶的原料克重，符合快消品包装的轻量化降本需求。瓶肩部分做了平滑的圆弧过渡，圆弧半径设置为22mm，避免灌装后瓶肩出现应力集中导致的开裂，同时圆弧过渡的结构可以让灌装时的液体流速更平稳，减少灌装过程中的泡沫溢出问题，提升灌装线的生产效率。不同口味对应的瓶身色彩区域做了分面处理，方便后续做渲染与结构验证时快速切换配色方案，不需要重新拆分曲面；瓶身的防滑筋条设置在标签区域下方，筋条高度0.15mm，间距4mm，既可以提升握持摩擦力，也不会因为筋条过高导致运输过程中瓶身之间刮擦产生划痕。
