手持移动支付POS终端读卡设备结构

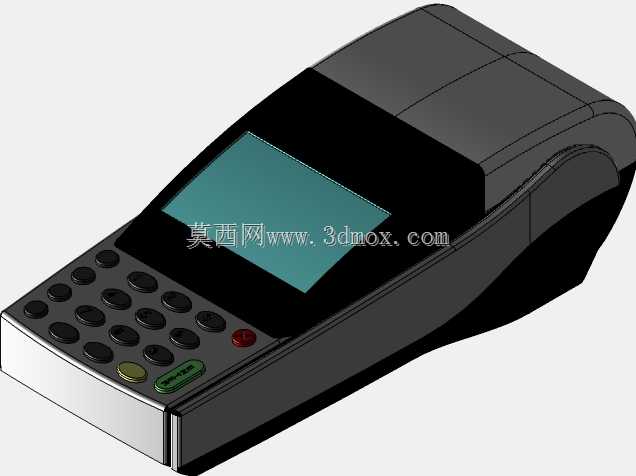

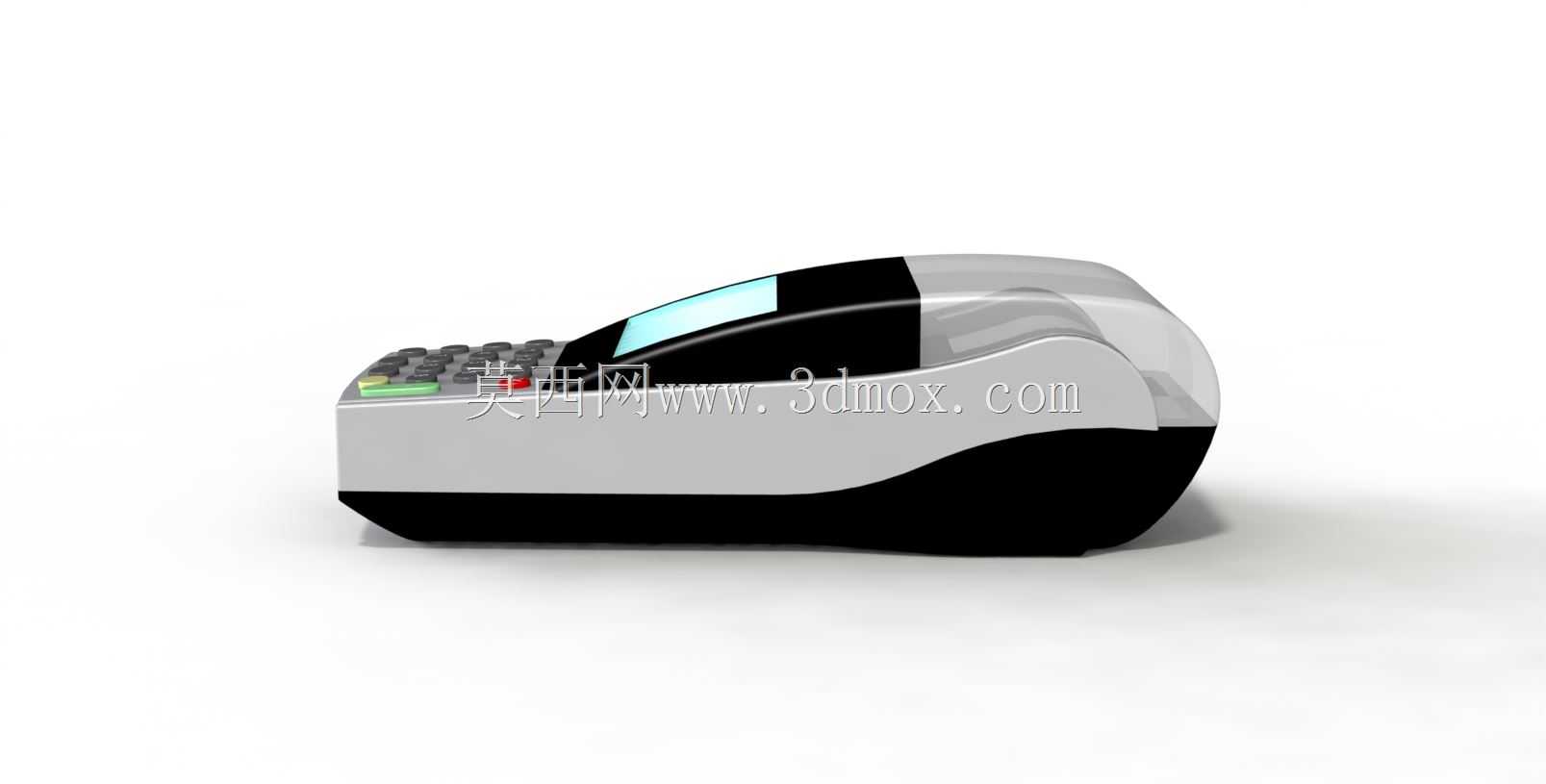

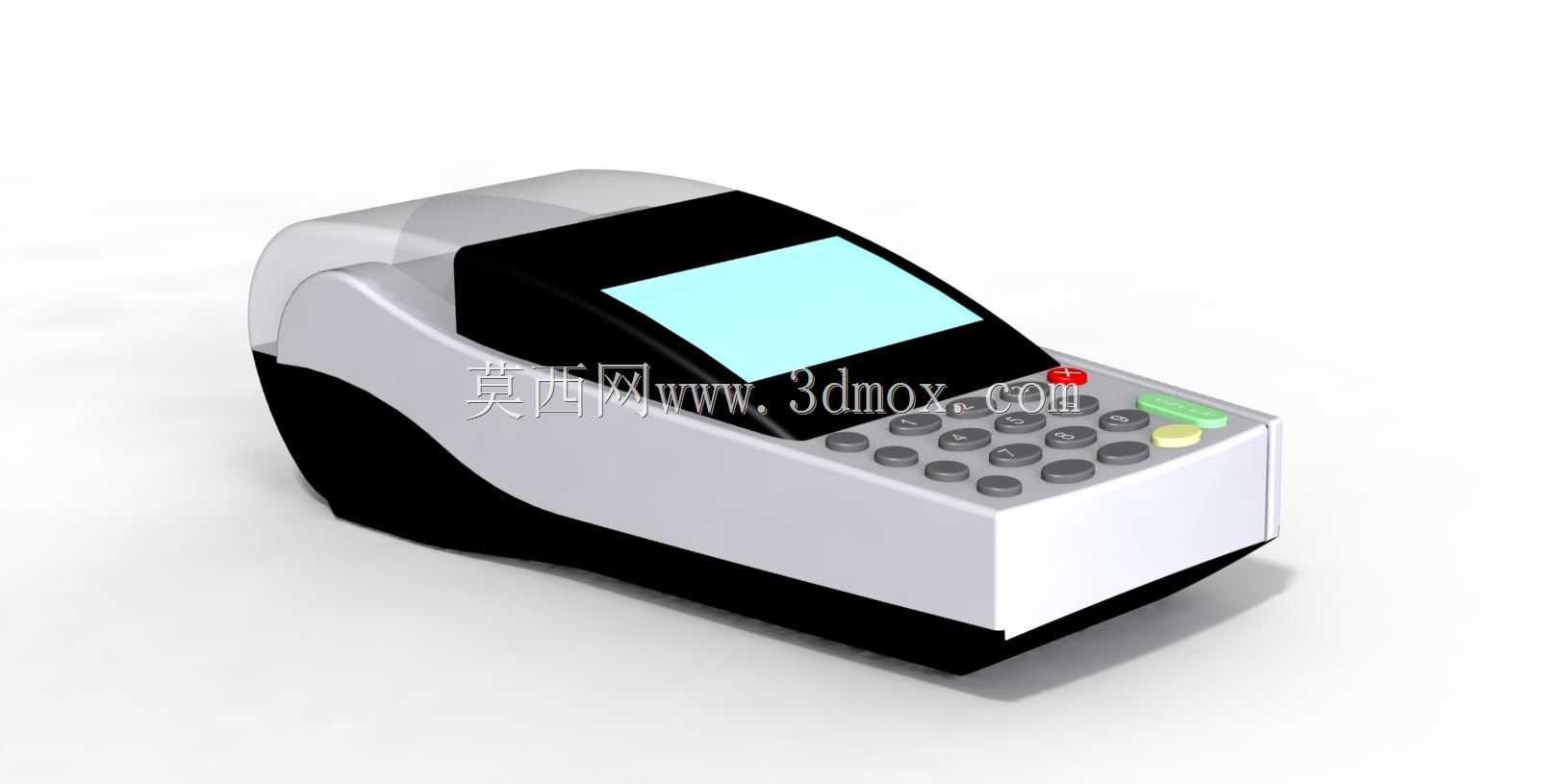

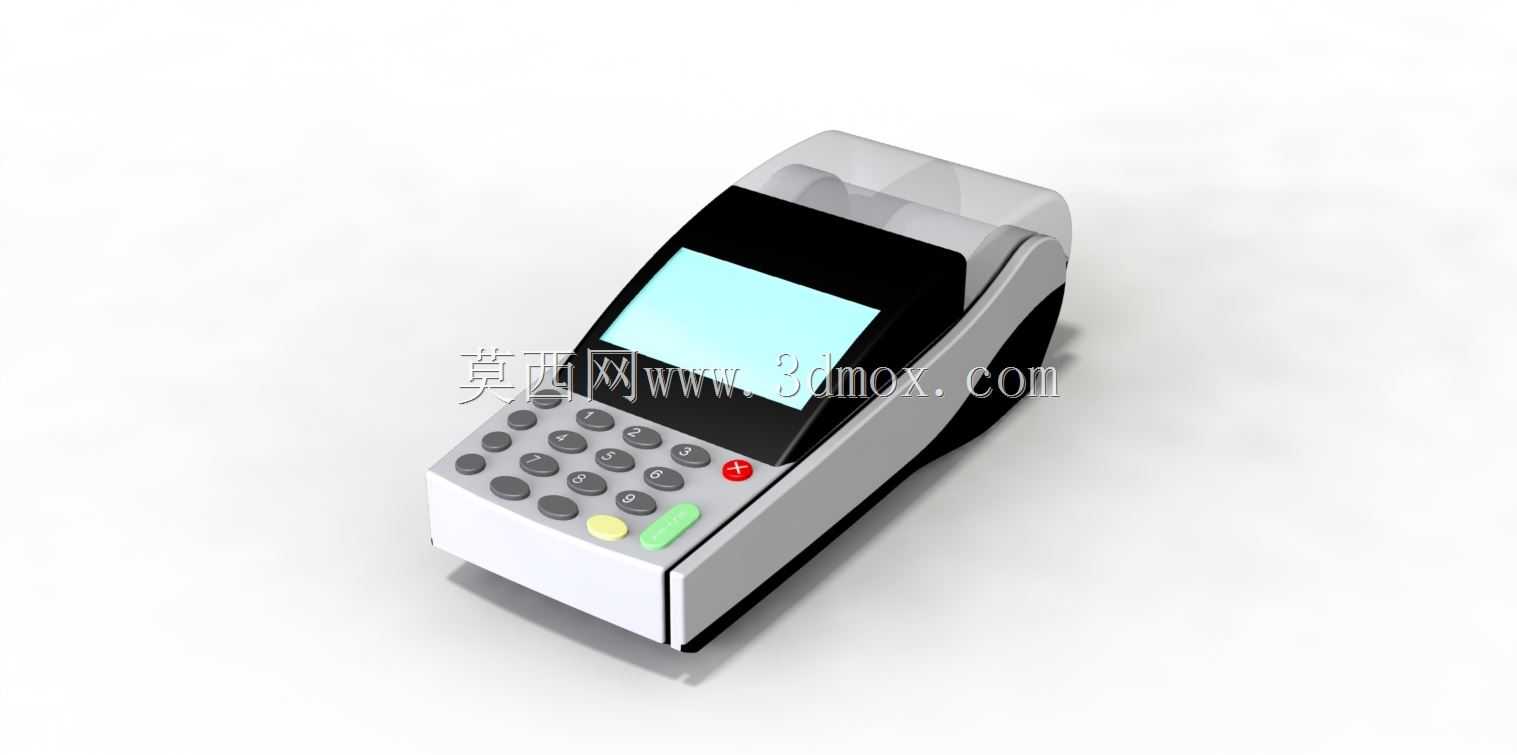

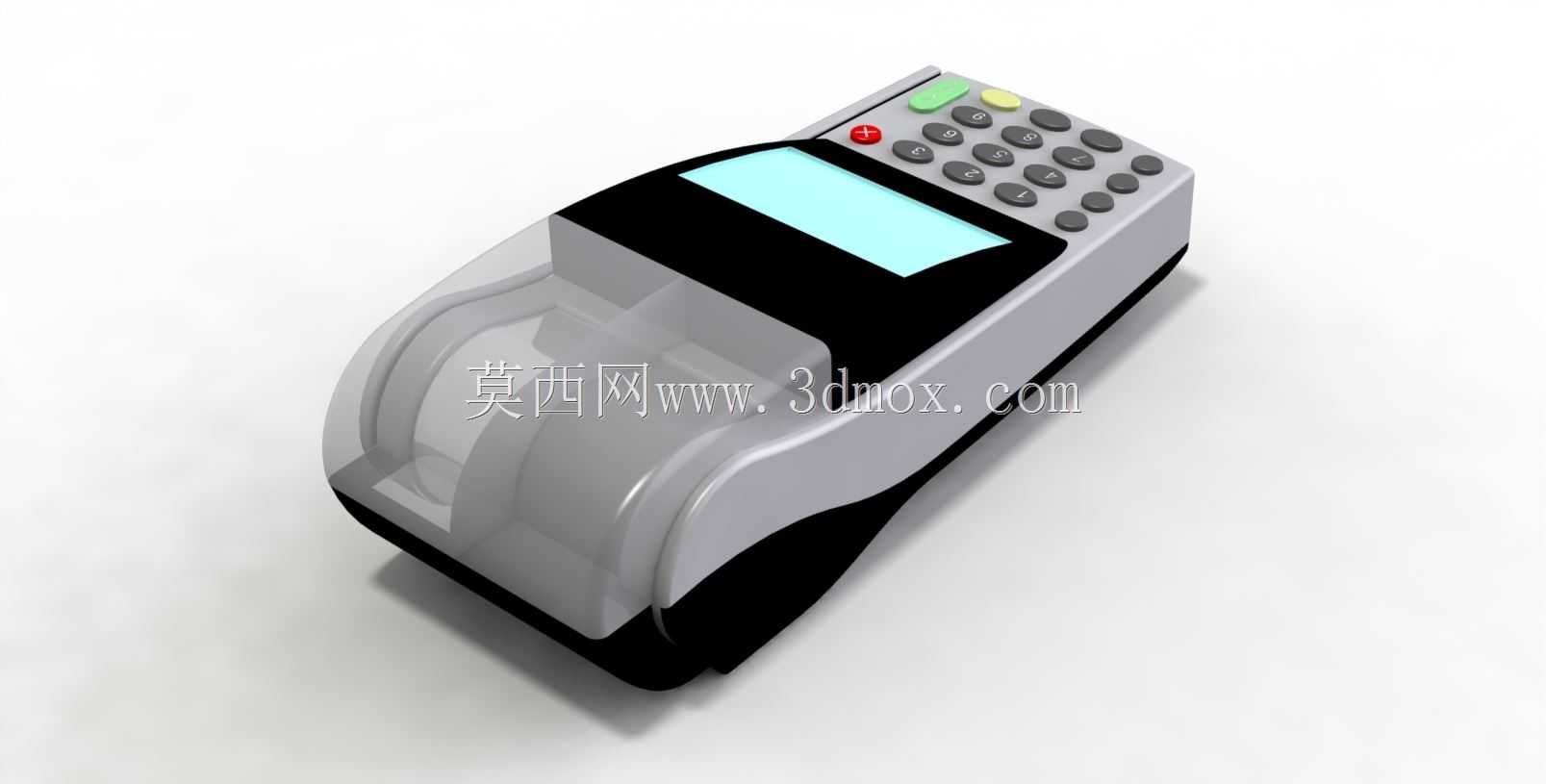

　　这款手持支付终端的结构设计，完全围绕线下收单场景的高频使用需求展开，从零售便利店的台面收银、餐饮门店的桌边结账，到流动摊位的户外收款、上门配送的现场结算，设备的每一处结构细节都适配多场景下的操作习惯。整机采用符合人体工学的弧面收腰造型，握持区域的侧边做了1.2mm的内凹弧度处理，单手握持时食指、中指可自然贴合机身侧面，长时间举持操作不会产生硌手的疲劳感，整机重量控制在210g左右，即使是单日8小时以上的高频使用，操作人员的腕部也不会出现明显的负重感。设备上部集成热敏打印单元，出纸口做了45度的斜切导向结构，打印完成的交易凭条会顺着斜角自然向外探出，无需额外抠取纸边即可轻松撕取，打印仓的开盖卡扣设置在机身侧面，采用按压式弹开结构，

　　更换纸卷时单指按压即可解锁仓盖，装纸过程支持傻瓜式操作，热敏纸卷无需区分正反方向，放入仓内后拉出部分纸头合上仓盖即可完成更换，全程操作耗时不超过3秒，适配收银高峰时段的快速换纸需求。中部的操作区域做了0.8mm的下沉式台阶设计，按键采用1.5mm行程的硅胶材质，每个按键的表面做了微凸的球面处理，盲操作时指尖可清晰分辨按键边界，数字键区按照标准电话键盘布局排列，确认、取消、功能快捷键采用差异化的颜色区分，绿色确认键、黄色返回键、红色取消键的位置符合大众操作记忆，无需低头看键盘即可完成金额输入、交易确认等操作，按键的触发力度设置在1.2N，既不会因为轻微触碰产生误触发，也不会因为按键过硬导致长时间输入产生指尖酸痛。显示屏采用2.

　　4英寸的单色液晶模组，屏幕周边做了2mm的黑色遮光边框，可避免户外强光下的光线反射影响内容读取，屏幕的倾斜角度设置为与机身握持平面呈15度夹角，操作人员手持设备时视线可自然垂直于屏幕表面，无需刻意调整手腕角度即可清晰查看交易金额、信号状态、电量提示等信息。下部的读卡区域集成了磁条卡、IC卡、非接感应三种读卡模块，磁条卡刷卡槽设置在机身右侧，槽内的磁头位置做了定位凸点，刷卡时卡片沿着凸点划过即可保证磁条与磁头充分接触，避免出现刷卡失败的情况；IC卡插卡槽设置在机身底部，卡槽内部做了防呆导向结构，卡片反向插入时会被导向结构挡住，无法完全插入卡槽，可避免暴力插卡损坏内部触点；非接感应区设置在按键区上方的屏幕周边区域，

　　感应距离控制在0-4cm，带有闪付标识的银行卡或者移动支付设备靠近该区域即可快速完成感应交易，感应区内部的天线布局做了抗干扰处理，即使机身靠近金属台面也不会出现感应失灵的情况。机身的边角全部做了R3的圆角处理，外壳采用ABS+PC混合材质，表面做了细磨砂咬花处理，既可以提升握持时的摩擦力，避免手上沾有油污或者水渍时出现设备滑落的情况，也可以减少日常使用中产生的划痕，长期使用后外观不会出现明显的老旧痕迹。机身底部设置了Mini USB充电与数据接口，接口周边做了1mm的加厚凸台，可避免日常插拔数据线时接口受力松动，接口旁设置了挂绳孔，可搭配手腕挂绳使用，进一步降低手持操作时的掉落风险。设备内部的主板、电池、打印模块、读卡模块采用分层堆叠的布局方式，各模块之间通过排线连接，预留了足够的散热间隙，长时间连续打印交易凭条时，机身表面的温度不会超过36摄氏度，不会出现握持烫手的情况。电池仓设置在机身背部，采用可拆卸式的1800mAh锂电池结构，仓盖通过卡扣与机身连接，无需工具即可打开更换电池，满足长时间户外无电源场景下的使用需求。整机的装配间隙控制在0.1mm以内，外壳接缝处做了错位止口结构，可有效阻挡日常使用中的灰尘、泼溅液体进入机身内部，适配餐饮、农贸等容易出现液体泼溅、灰尘较多的使用场景。
