辐条式摩托车车轮总成结构设计

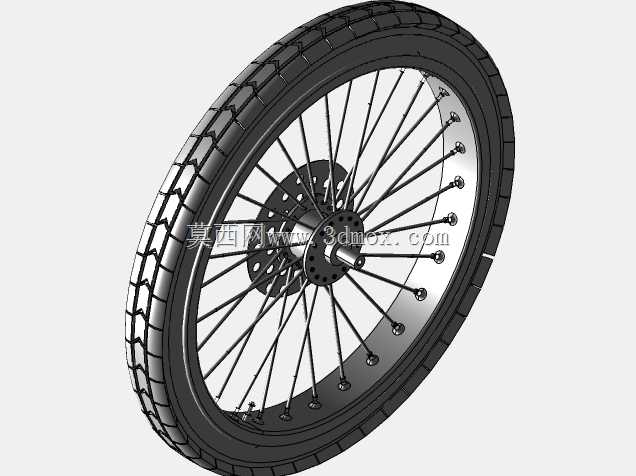

　　在两轮代步与竞速载具的行走系统设计中，辐条式车轮始终是兼顾轻量化与抗冲击性能的经典结构方案，这套摩托车车轮总成的三维建模完全围绕实际装车的工况需求展开，没有做多余的装饰性结构，每一处几何特征都对应真实的装配与受力要求。先从安装边界说起，车轮中心的轮毂轴孔是与前叉/后摇臂轴配合的核心基准，轴孔的同轴度公差直接影响车轮转动的跳动量，建模时轴孔周边预留了轴承安装的台阶位，台阶深度与轴承厚度完全匹配，同时轮毂两侧设计有油封安装槽，避免骑行过程中泥水侵入轴承滚道造成磨损。轮毂向外延伸的位置集成了制动盘安装法兰，法兰面的安装孔采用圆周等距排布，孔位精度对应常规浮动盘的安装节圆，装配时制动盘与法兰面之间预留了0.1mm左右的间隙补偿热膨胀量，避免长距离制动后盘片变形卡滞。

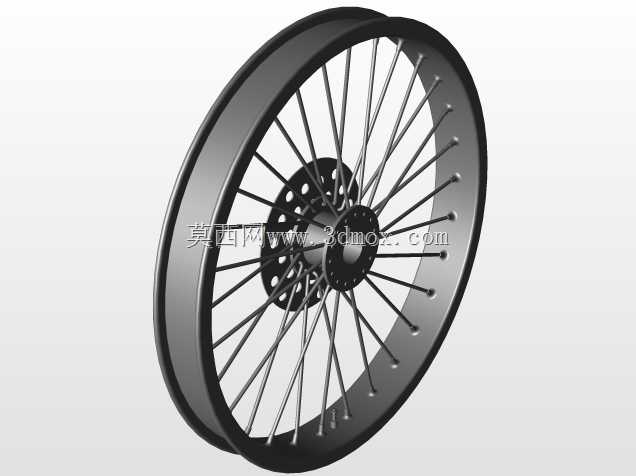

　　辐条的排布采用交叉编织的经典结构，每根辐条的端头都设计有标准的辐条帽安装螺纹，轮辋上的辐条孔位与辐条角度一一对应，这种交叉排布的设计不是为了视觉效果，而是能够在车轮受到侧向冲击时，通过不同方向辐条的拉力分散载荷，相比一体铸造轮辋，在非铺装路面骑行时能更好地吸收路面传来的震动，减少轮辋变形开裂的概率。轮辋的截面采用深槽式设计，这是适配真空胎或者有内胎轮胎的标准结构，轮辋边缘的胎圈座位置做了凸起的安全棱，能够在轮胎亏气时避免胎圈从轮辋上脱落，提升骑行的安全性，轮辋的宽度与直径参数匹配常规越野或者通勤摩托的轮胎规格，建模时胎圈座的直径公差严格控制在标准范围内，保证轮胎安装后的密封性与紧固度。

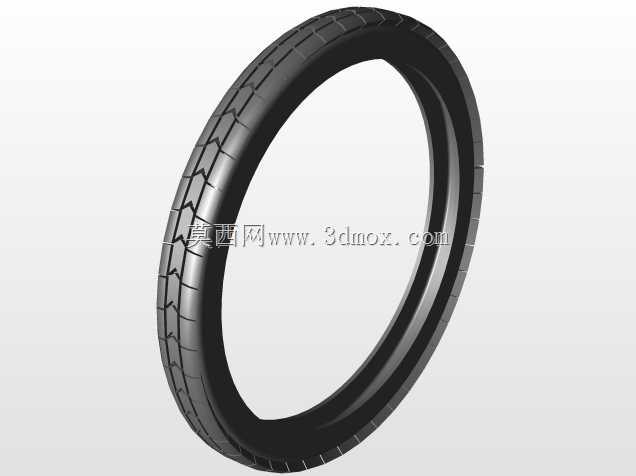

　　轮胎部分的建模还原了块状越野胎纹的结构，胎纹的沟槽深度与排布角度兼顾了非铺装路面的抓地力与铺装路面的排水性能，胎体的帘布层虽然没有在三维模型中做分层展示，但轮胎的截面弧度与胎壁厚度是按照常规摩托轮胎的参数设计的，胎唇位置的刚性结构与轮辋胎圈座完全贴合。从实际应用场景来看，这种辐条式车轮广泛应用在通勤摩托、越野摩托以及复古款街车上，相比一体铸造轮，辐条轮的维修成本更低，单根辐条断裂后可以单独更换，不需要整体更换轮组，同时在受到较大冲击时，辐条可以通过微小的形变吸收能量，避免轮辋直接断裂，更适合复杂路况的使用需求。

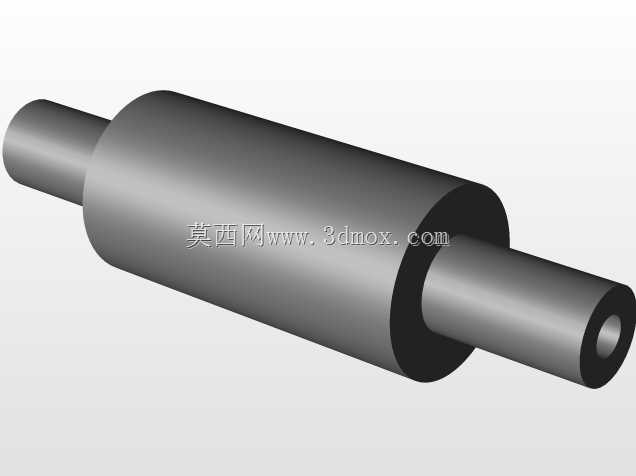

　　设计过程中需要重点考量的是辐条的预紧力匹配，建模时每根辐条的长度都根据轮辋与轮毂的相对位置做了精确计算，避免装配时出现辐条长度不一致导致的轮组跳动，同时辐条与轮毂、轮辋的连接位置都做了应力分散的圆角处理，避免应力集中造成的连接位置断裂。车轮整体的转动惯量控制也是设计的重点，在保证结构强度的前提下，轮毂采用了中空的结构设计，辐条采用等强度的变径结构，尽可能降低轮组的重量，减少骑行时的簧下质量，提升车辆的操控响应性。另外，轮毂中心的轴套长度是根据前叉/后摇臂的安装间距设计的，装配时轴套两端与轴承内圈贴合，避免锁紧螺母时对轴承造成额外的轴向载荷，延长轴承的使用寿命。制动盘的安装面与轮毂轴孔的垂直度是建模时重点控制的形位公差，这个公差直接决定了制动时的抖动量，如果垂直度超差，制动时会出现刹车把跳动、制动力不均匀的问题，影响骑行安全。
