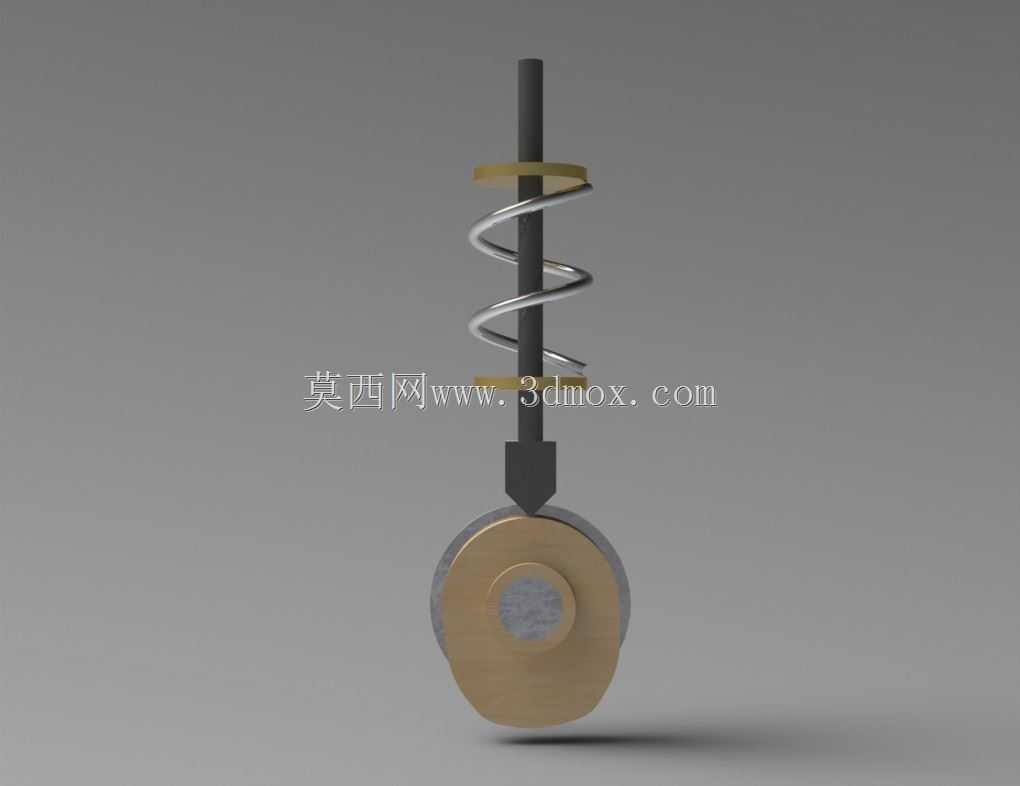

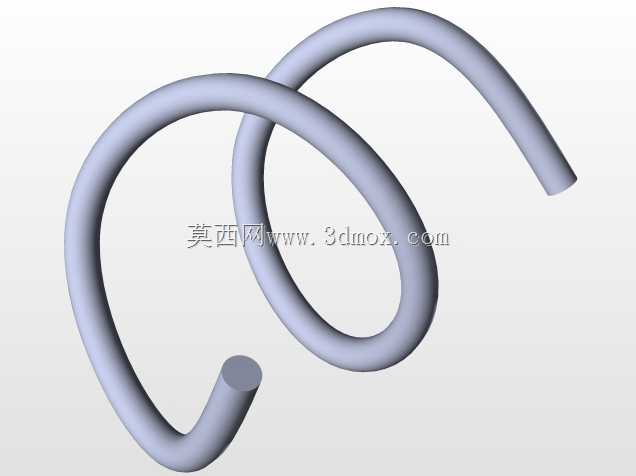

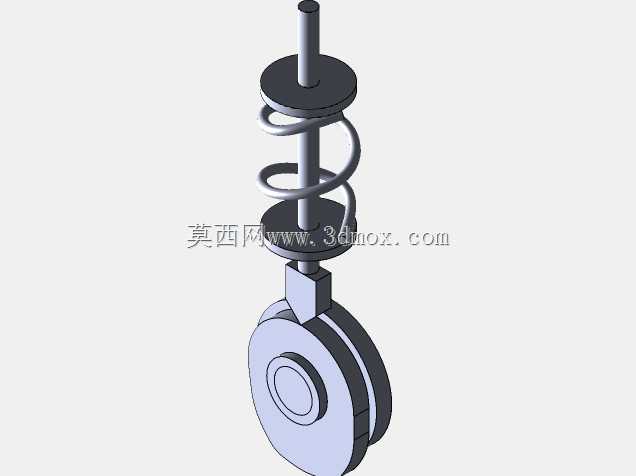

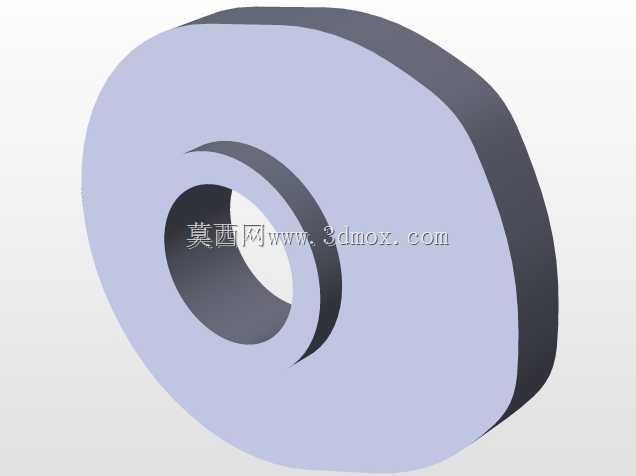

这套刀口从动执行组件,常见于高速间歇裁切类工位的执行端,在软包装膜材分切、薄金属箔料冲切、纸品定长裁切这类需要周期性往复刃口动作的设备上应用极广,很多轻工包装线、印刷后道加工设备的裁切工位都会用到同原理的从动结构,区别只在于刃口角度、复位件刚度和凸轮轮廓曲线的参数适配。从结构组成来看,整套组件靠下部的圆盘形从动滚子与凸轮轮廓接触,将凸轮的回转运动转化为上部杆系的上下往复直线动作,杆身套装的圆柱螺旋复位弹簧,负责在凸轮回程段快速将刃口端拉回初始位置,保证滚子始终贴紧凸轮轮廓,不会出现跳脱导致的动作时序错乱。设计这套结构的时候,首先要卡的是安装边界:下部从动滚子的外径要匹配对应凸轮的基圆尺寸,滚子宽度要比凸轮轮廓厚度宽出1.5-2mm,
避免加工装配误差导致滚子边缘刮蹭凸轮端面;上部杆身的导向段长度要满足行程要求,通常导向段长度不低于最大行程的1.2倍,防止往复动作中出现杆系卡滞,刃口端的安装平面要预留出刀具装夹的固定孔位,孔位间距要适配常用裁切刀具的安装尺寸,同时要保证刃口安装面与杆身运动方向的垂直度,公差控制在0.02mm以内,避免裁切时出现刃口偏斜导致的毛边问题。功能特性上,这种凸轮驱动的刀口从动结构相比气缸直驱的裁切结构,动作时序完全和设备主轴同步,不需要额外配置电磁阀和位置传感器,只要凸轮轮廓加工到位,就能实现稳定的周期性裁切动作,往复频率可以适配设备最高120次/分钟的运行速度,弹簧的预紧力可以通过杆身上部的调节螺母调整,
既可以保证回程速度跟得上凸轮转速,也不会因为预紧力过大导致凸轮和滚子的接触应力超标,延长易损件的使用寿命。实际选型适配的时候,要先确认工位需要的裁切行程,对应调整凸轮的升程尺寸,同时要核算刃口裁切需要的下压力,匹配对应刚度的复位弹簧,弹簧的内径要比杆身外径大0.8-1mm,避免弹簧伸缩过程中与杆身发生摩擦剐蹭,产生多余的金属碎屑污染加工物料。杆身与导向套的配合选用间隙配合,公差带选H8/f7,既保证运动顺畅,也不会因为间隙过大出现刃口摆动,导向套通常选用铜基自润滑材质,减少日常维护的注油频次,下部的从动滚子内部装深沟球轴承,降低凸轮传动过程中的摩擦阻力,滚子外圈选用淬火处理的轴承钢材质,表面硬度达到HRC58-62,
应对长期高频率的接触磨损。这套结构的安装基准是下部滚子的中心轴线,装配时要保证凸轮轴线与滚子轴线平行,平行度公差控制在0.03mm/100mm以内,否则会出现滚子单侧受力磨损过快的问题,刃口端的伸出长度可以根据裁切物料的厚度微调,调整后要锁紧固定螺母,防止运行过程中出现位移导致裁切尺寸偏差。很多现场调试的问题都出在弹簧预紧力的匹配上,预紧力太小会出现高速运行时滚子跳离凸轮,导致裁切动作不到位,预紧力太大会加速凸轮轮廓和滚子的磨损,甚至出现杆系卡顿的情况,调试时要从最小预紧力开始逐步上调,直到全转速范围内滚子都能稳定贴紧凸轮轮廓即可。另外刃口的角度要根据裁切物料的材质调整,裁切薄塑料膜用20-25度的锐角刃口,裁切薄金属箔用30度左右的刃口,裁切厚纸板类物料则需要更大的刃口角度提升刃口强度,这套组件的杆端装夹位置预留了足够的调整空间,可以适配不同规格的裁切刀具安装,不需要额外改动主体结构就能适配不同的裁切工艺需求。
