经典力学演示用牛顿摆结构设计

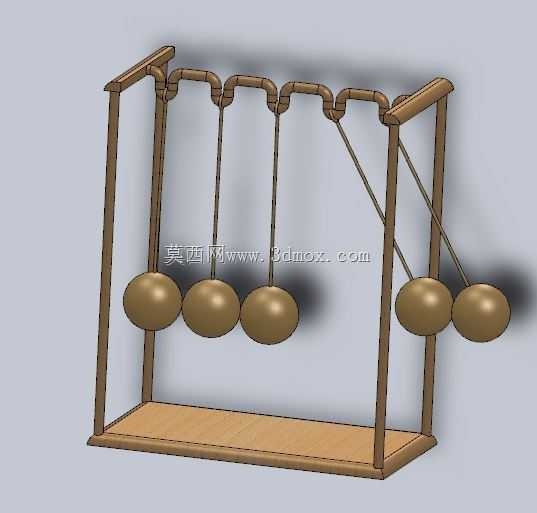

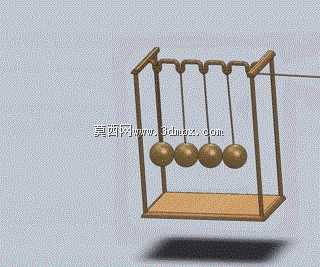

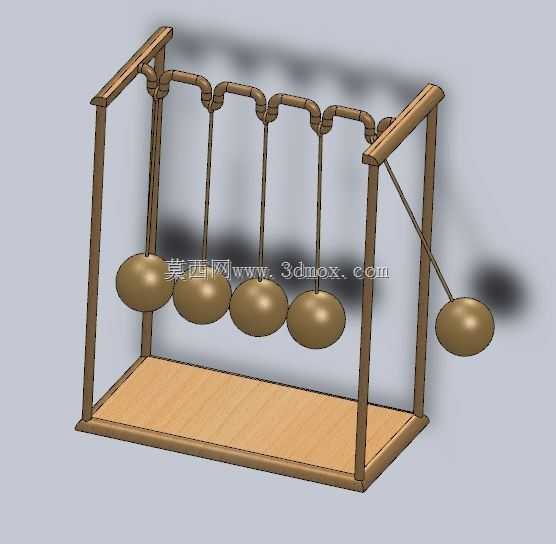

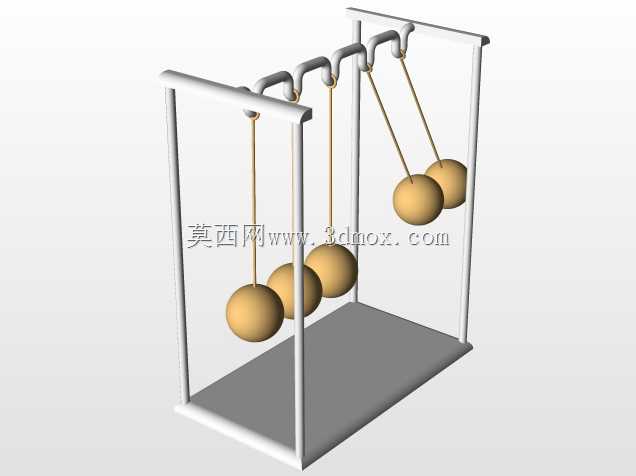

这款牛顿摆的结构设计围绕动量守恒与能量传递的演示需求展开，整体采用框架式支撑结构，主体支撑框架由左右两组立式支架、顶部横梁与底部承托底座拼接组成，框架杆件采用等截面矩形型材设计，既保证整体结构的抗形变能力，也避免支架在摆球往复运动过程中产生多余晃动干扰演示效果。顶部横梁处设置五组等间距排布的挂点，每个挂点通过两根对称布置的细吊线连接金属摆球，吊线的长度经过精准调校，确保所有摆球的球心处于同一水平高度，且摆球摆动时的运动轨迹完全处于同一竖直平面内，避免相邻摆球出现侧向剐蹭。摆球采用等直径等质量的实心金属球体设计，球面经过精加工处理，相邻摆球静止时处于刚好接触的状态，接触点与球心连线完全水平，保证碰撞过程中力的传递沿水平方向进行，减少竖直方向的分力损耗。从实际应用场景来看，这类结构既可以作为物理教学场景中的力学演示教具，直观展示弹性碰撞过程中的动量守恒与能量转换规律，也可作为办公桌面的工艺摆件，通过规律的摆动过程舒缓视觉疲劳。设计过程中需要重点控制吊线的固定点位置精度，每个摆球对应的两个吊线上端固定点间距与下端连接摆球的点位间距保持一致，确保摆球摆动过程中不会出现自旋；同时底座需要预留足够的安装边界，整体底座的长宽尺寸要覆盖摆球摆动的最大水平行程，避免摆球抬起摆动时超出底座范围导致结构重心偏移失稳。框架的连接节点采用刚性连接设计，支架与底座、支架与横梁的拼接处无多余活动间隙，避免碰撞过程中框架产生共振吸收摆球的动能，延长单次摆动的持续演示时长。摆球的悬挂高度经过匹配设计，摆球最低点距离底座上表面预留足够的安全间隙，避免摆动过程中摆球与底座发生摩擦碰撞，干扰正常的动量传递过程。
