重型起重作业吊钩组结构设计

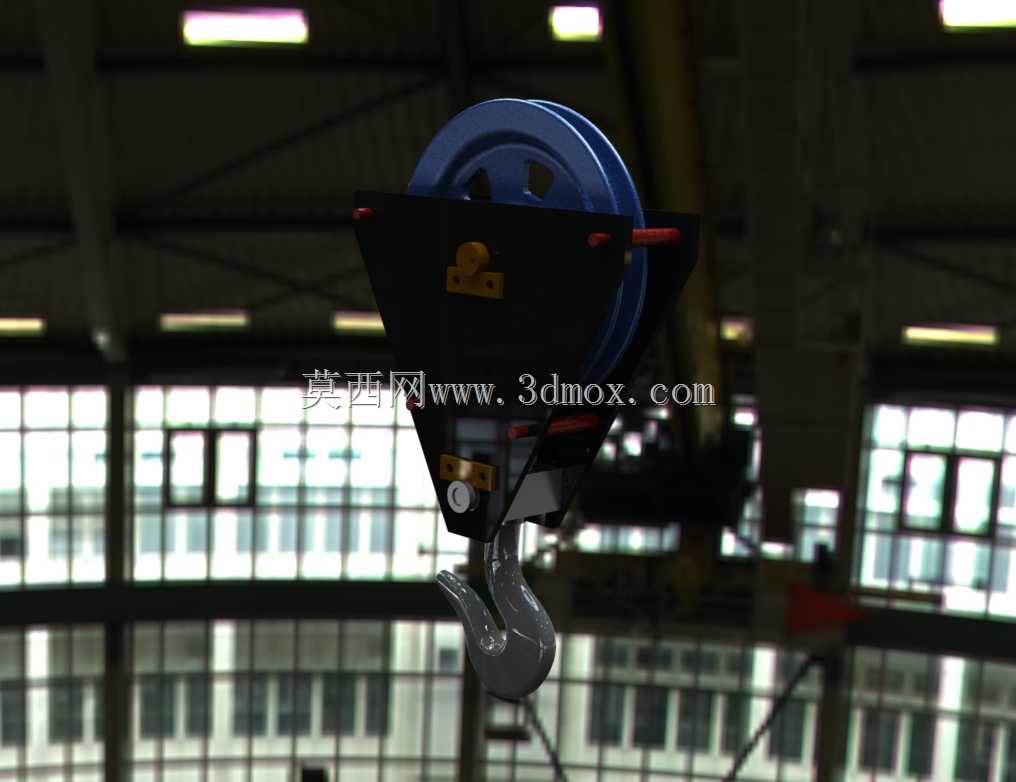

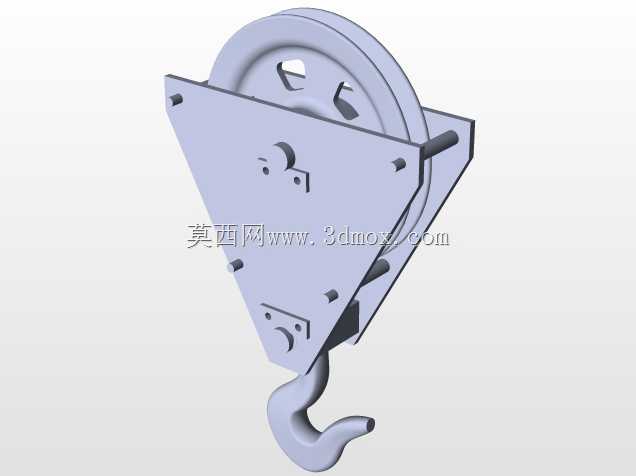

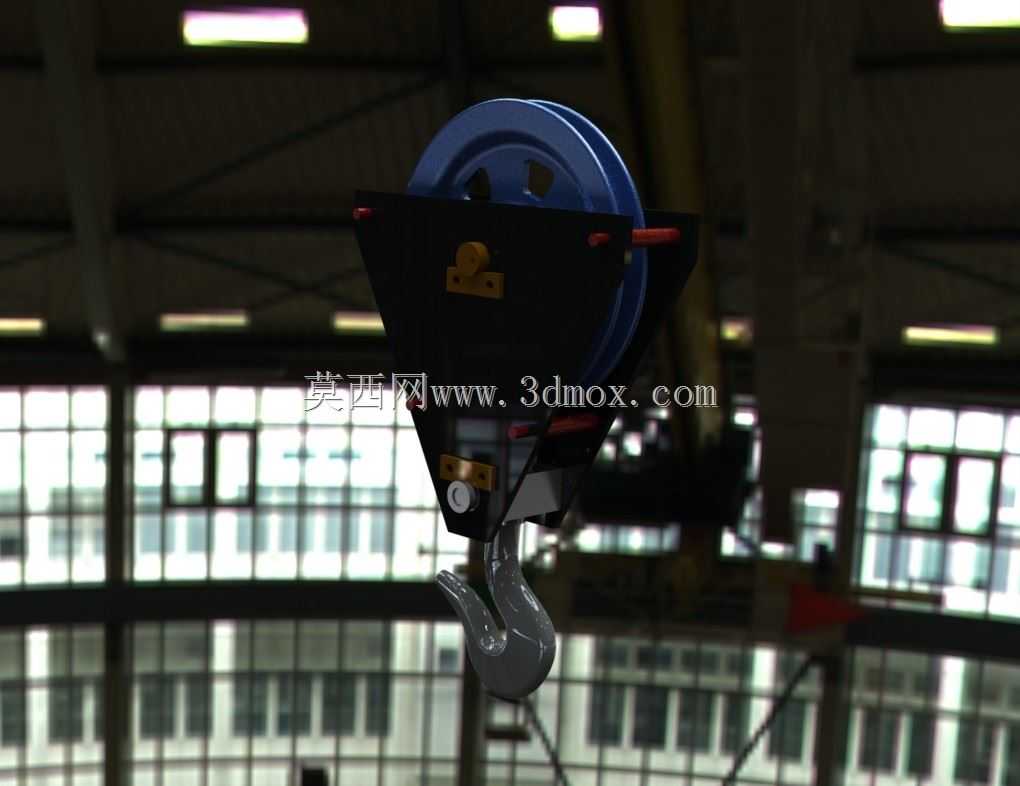

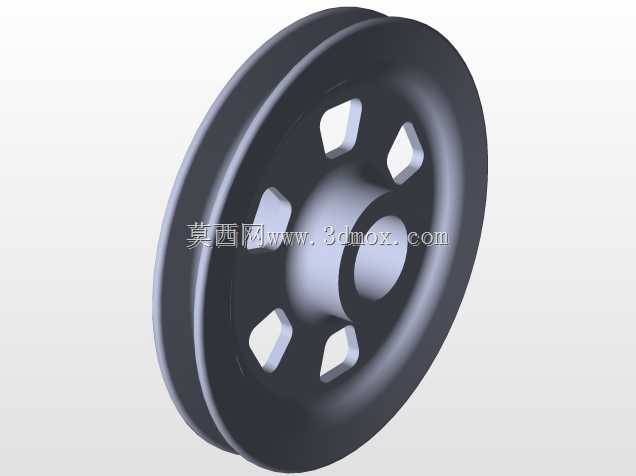

　　在港口散货装卸、重型装备车间转运、桥梁构件吊装这类大吨位起重作业场景里，吊钩总成是直接承载吊重、连接起升钢丝绳与被吊物的核心受力部件，其结构可靠性直接决定起重作业的安全边界，没有冗余容错空间。这套吊钩组采用滑轮组集成式结构设计，将定滑轮组与吊钩钩体通过三角式承载架整合为一体，滑轮槽型匹配常规起重用圆股钢丝绳，可适配多倍率起升机构的穿绳需求，通过滑轮组的倍率转换降低单根钢丝绳的受力载荷，适配大吨位起升作业的载荷分配要求。承载架采用厚钢板焊接成型的三角桁架结构，受力路径直接从滑轮轴传递至吊钩横梁，避免多余结构带来的应力集中问题，架体上预留的滑轮轴安装孔、吊钩横梁装配位均采用镗孔加工保证同轴度，减少装配后滑轮偏摆、吊钩转动卡滞的问题。

　　吊钩部分采用锻造钩体结构，钩头曲率半径符合起重吊具的受力设计规范，钩颈位置通过推力轴承与横梁连接，可实现吊重状态下的水平回转，方便被吊构件调整对位，避免钢丝绳随吊重扭转产生附加应力。设计过程中优先考虑受力传递的直接性，所有承载焊缝均采用全熔透焊接结构，滑轮两侧设置挡绳板结构，防止钢丝绳在作业过程中从滑轮槽脱出，架体上预留的润滑注油孔可定期对滑轮轴承、吊钩推力轴承加注润滑脂，降低转动副的磨损速率，延长部件使用寿命。从安装边界来看，该吊钩组的上部滑轮间距匹配常规起重机小车的起升钢丝绳排布间距，下部吊钩的开口尺寸适配常见的卸扣、吊装带连接规格，整体外形尺寸在满足额定起重量的前提下尽可能压缩垂直方向高度，降低起升作业的最小安全净空要求，

　　适配厂房内、船舱内等净空受限的吊装场景。实际作业过程中，该吊钩组可随起升机构完成垂直升降动作，滑轮在钢丝绳带动下灵活转动，吊钩可根据吊装需求360度水平回转，架体上的配重平衡结构可保证空钩状态下吊钩保持垂直下垂状态，避免钩体歪斜导致的挂蹭、脱绳风险。结构设计时对各承载截面做了等强度校核，滑轮轴、吊钩横梁均采用合金结构钢调质处理，承载架焊接后做整体去应力退火处理，消除焊接残余应力避免长期受载后结构变形，所有转动副位置均设置密封结构，防止作业现场的粉尘、雨水进入轴承内部造成磨粒磨损，适应露天港口、工地等复杂作业环境的使用要求。不同于轻型起重吊具的简化结构，这套重型吊钩组在滑轮防护、钩体防脱、轴承密封等细节上都做了针对性强化，

　　比如钩口位置设置的弹簧式防脱挡板，可在吊索具挂入后自动复位封闭钩口，避免作业过程中吊索具从钩口脱出引发安全事故；滑轮外侧的防护罩可防止作业人员衣物、工具意外卷入转动的滑轮，同时阻挡飞溅的焊渣、碎石损伤滑轮绳槽表面。在设备选型适配时，可根据起升机构的钢丝绳直径、额定起重量、作业净空要求匹配对应规格的该类吊钩总成，安装时需保证滑轮轴的水平度误差在允许范围内，避免钢丝绳在绳槽内出现偏磨问题，日常运维中可通过检查钩体开口变形量、滑轮转动灵活性、焊缝裂纹情况判断部件状态，及时更换磨损超标的零件保证作业安全。
