涂塑圆管夹持固定工装结构设计

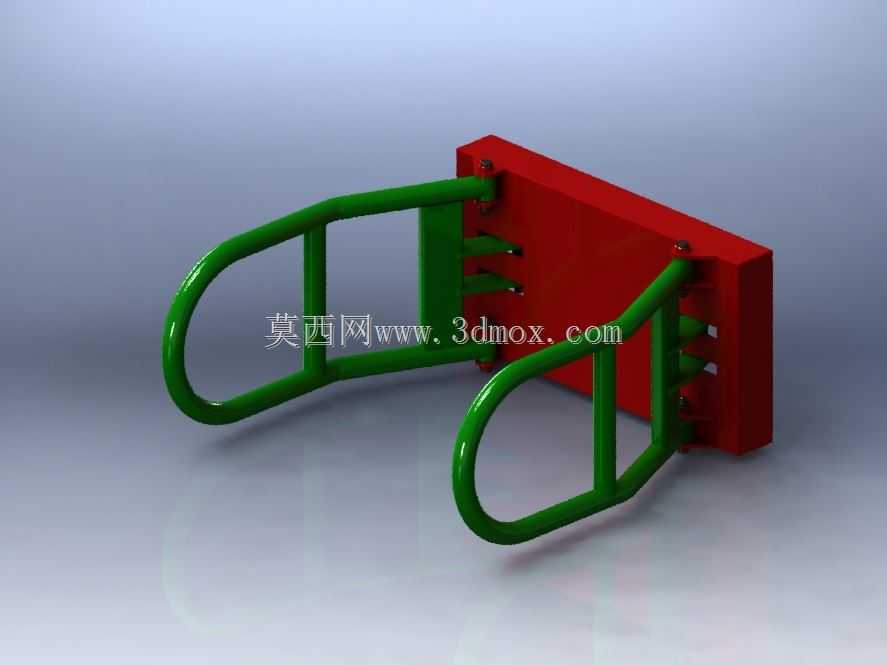

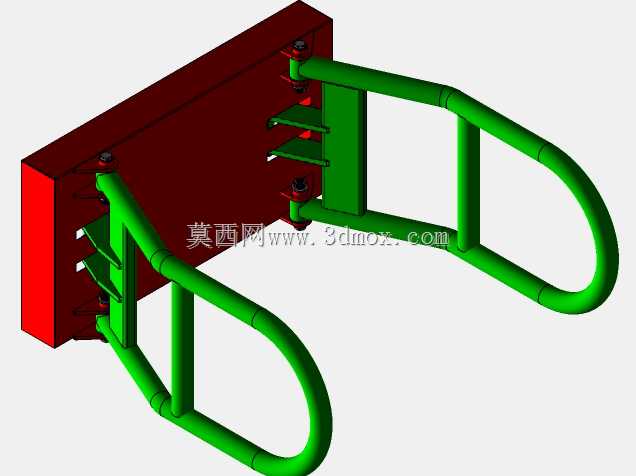

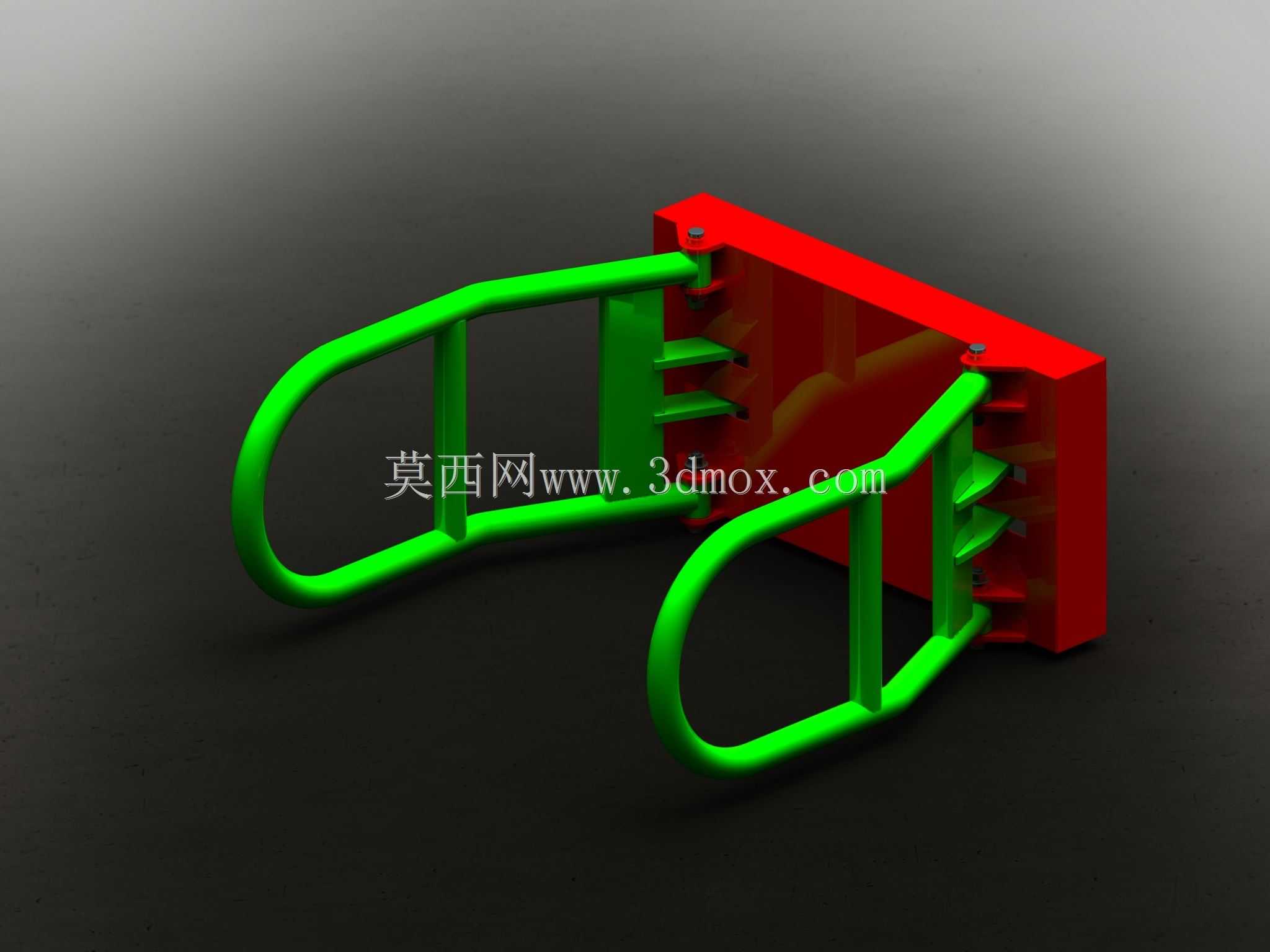

　　这款涂塑圆捆夹主要面向圆管状物料的夹持转运、固定限位场景设计，常见于农用机具挂接、仓储物料堆垛、生产线圆材工位固定等工况，核心作用是通过环抱式结构对成捆圆管、圆柱状物料提供稳定的夹持力，避免物料在转运或静置固定过程中出现滑脱、窜动问题。从结构设计逻辑来看，产品采用分体式受力布局，红色基座部分为安装承载基体，预留的螺栓安装孔可直接适配对应挂接板、设备机架的安装位，安装孔位采用对称排布设计，可抵消夹持作业时产生的偏载力矩，避免长期受力后基座出现变形或连接松动问题。绿色环抱臂部分采用圆弧过渡的框型结构，接触物料的弧面完全匹配常规圆管、圆捆的外轮廓曲率，臂体表面做涂塑处理，一方面可以增大与被夹持物料接触面的摩擦系数，提升夹持稳定性，另一方面软质涂塑层可以避免刚性夹持对物料表面造成的压痕、镀层刮损问题，尤其适配表面有涂装、镀层的管材或成品圆柱件的夹持需求。

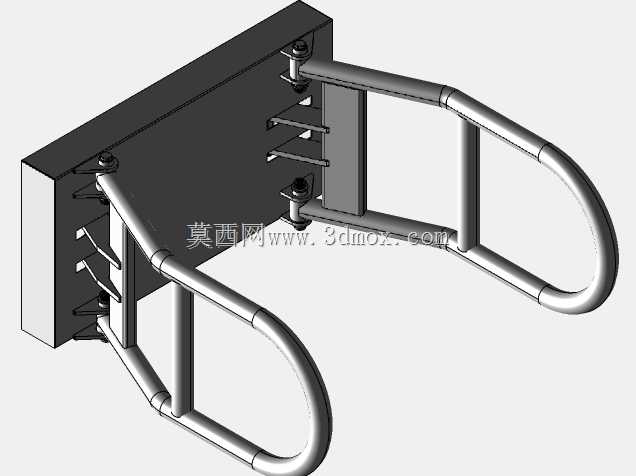

　　从受力传递路径来看，环抱臂与基座的连接位置设置了加强筋结构，筋位沿臂体受力方向延伸，可将夹持作业时臂体承受的径向载荷均匀传递到整个基座平面，避免连接位置出现应力集中导致的臂体断裂问题。两个环抱臂采用对称开合的布局逻辑，作业时两个臂体同步环抱物料，受力点沿物料圆周方向均匀分布，不会出现单侧受力导致的物料偏移问题，相比单臂夹持结构，这种双环抱臂的设计可适配更大直径范围的圆捆物料，对物料直径公差的包容度更高，即使物料外圆存在一定的椭圆度或尺寸偏差，也能通过臂体的弹性形变提供稳定的夹持力。

　　在安装边界设计上，基座的厚度经过载荷校核，可满足常规工况下数百公斤级圆捆物料的夹持承重需求，基座背面为平整安装面，可与各类挂接法兰、机具连接面完全贴合，安装时无需额外加工适配垫块，降低现场安装的调整工作量。环抱臂的外伸长度经过优化，既保证足够的环抱接触面积，又不会因为臂体过长导致受力时形变量过大，臂体的框型中空结构在保证结构强度的同时降低了整体自重，减少安装后对配套设备前端的负载压力。

　　实际应用中，这款夹具可直接挂接在农用转运机具前端，用于田间管材、成捆作物秆的转运夹持，也可固定在生产线旁作为圆材的临时固定工位，用于管材切割、焊接作业时的工件限位，还可安装在仓储货架上作为圆型物料的挡固结构，避免货架上的圆捆物料滚落。设计过程中针对涂塑层的附着力做了结构适配，臂体的所有棱边都做了圆角处理，避免涂塑后出现棱边位置涂层过薄、容易脱落的问题，臂体与基座的连接位置预留了涂塑层的装配间隙，不会因为涂层厚度导致装配时出现干涉问题。

　　从使用维护角度来看，整个夹具没有易损的活动铰接结构，长期使用过程中仅需检查连接螺栓的紧固状态即可，无需定期加注润滑脂或更换铰接磨损件，维护成本极低。涂塑层如果出现局部磨损，仅需对磨损位置做补塑处理即可继续使用，不需要整体更换臂体，可有效降低长期使用的成本。针对不同的作业载荷需求，可通过调整基座板材厚度、环抱臂的型材截面尺寸来适配不同的承重等级，基础结构无需做大幅改动，具备较好的衍生适配性，可快速衍生出适配不同直径、不同承重需求的系列化夹持产品。
