低水头冲击式水轮机结构设计

　　在小流域径流式水电开发、山区零散水力资源利用场景中，低水头冲击式水轮机是适配性极强的能量转换设备，这类设备不需要高坝蓄水形成大落差，仅依托自然河道、引水渠形成的几米到十几米水头，就能完成水流能量到旋转机械能的转换，尤其适合偏远山区离网供电、小型加工点动力供给这类场景，不需要复杂的配套水工建筑，土建成本远低于常规混流式、轴流式水轮机组。

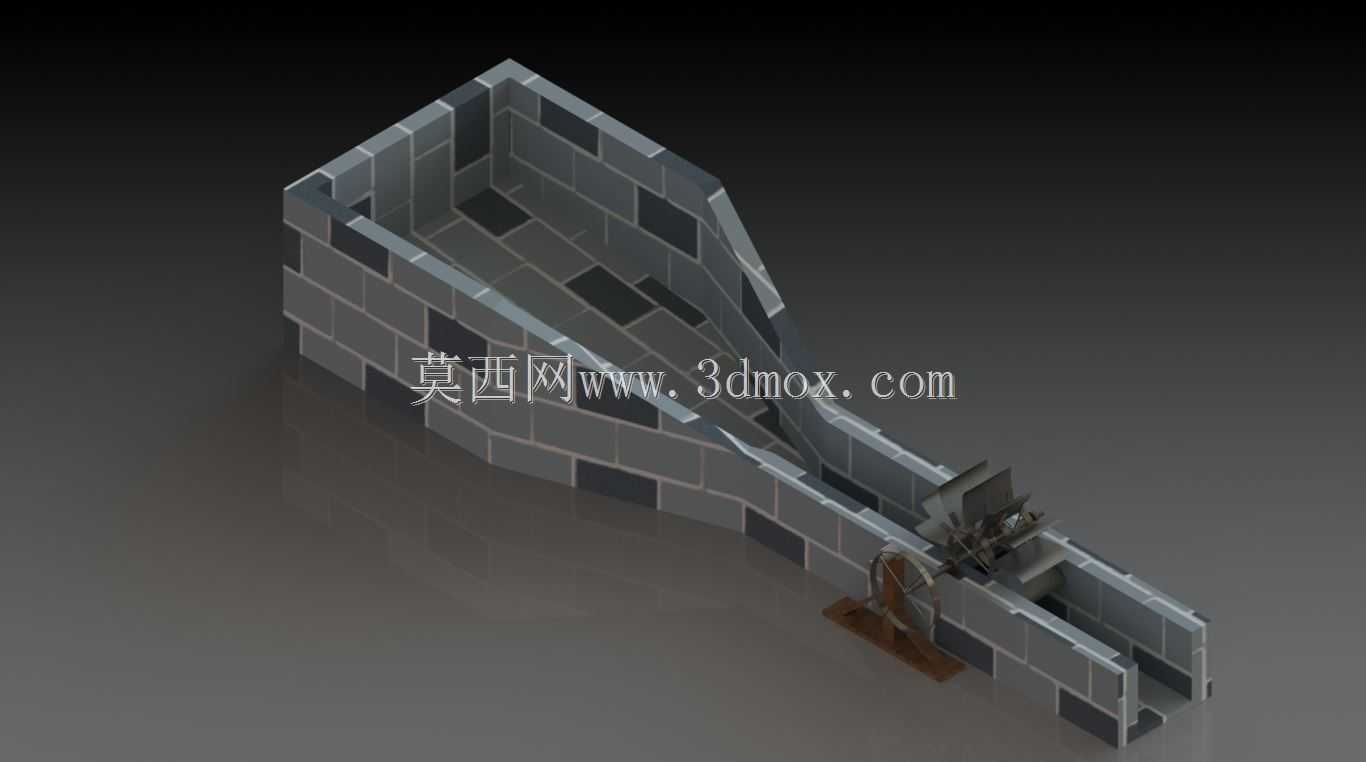

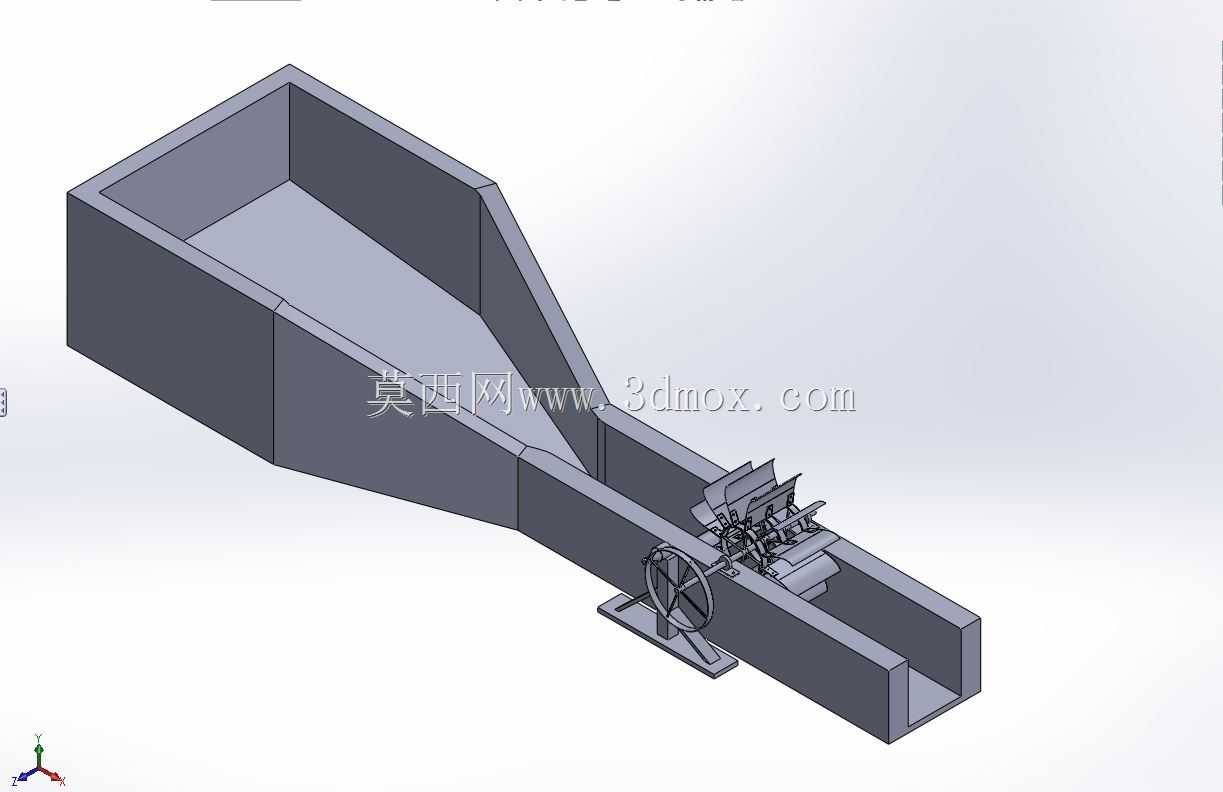

　　从结构设计逻辑来看，这套模型完整还原了冲击式水轮机的核心功能单元：首先是引水渠槽段，采用砖砌结构的明渠形式，直接衔接上游来水，渠槽的截面尺寸经过匹配计算，过流断面刚好适配转轮的进水宽度，避免水流在进入喷嘴前出现扩散、旋滚的流态紊乱问题，渠槽末端的收缩段直接衔接喷嘴结构，不需要额外设置压力钢管，这也是低水头机型区别于高水头冲击式机组的核心特征——高水头机型需要长距离压力管道将水的势能转化为高速射流动能，而低水头机型直接利用明渠末端的收缩流道，配合喷嘴形成稳定的冲击射流，大幅简化了管路结构。

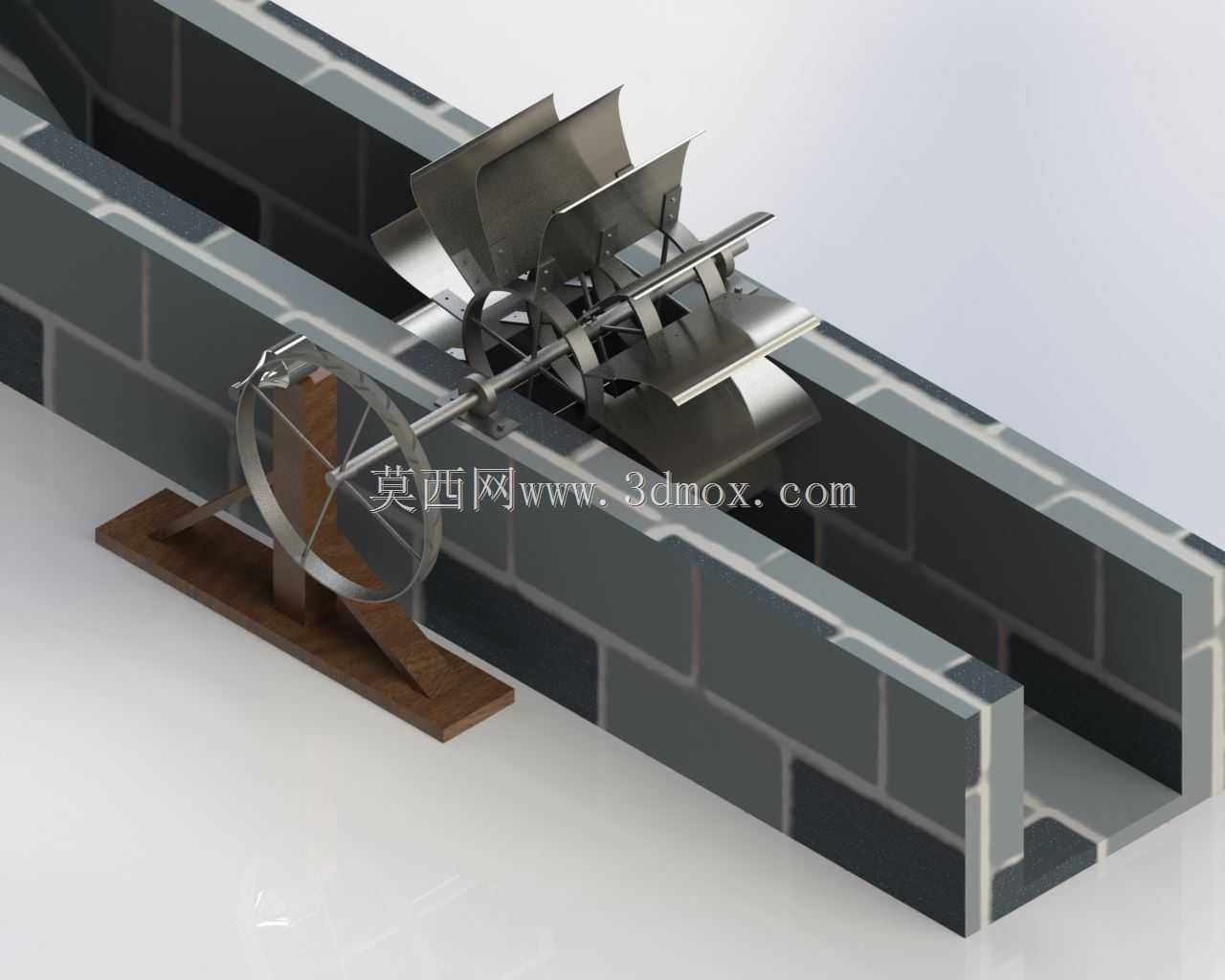

　　转轮部分是整套设备的能量转换核心，模型中的转轮采用勺型斗叶结构，每个斗叶的进水边都做了圆滑倒角处理，避免高速水流冲击时出现局部气蚀，斗叶的出水边设计为对称分流结构，射流冲击到斗叶中心后会沿两侧曲面平滑转向，将水流的动能尽可能传递给转轮，减少出口水流的剩余动能损失。转轮的主轴采用简支梁支撑结构，两个轴承座分别固定在渠槽两侧的混凝土支墩上，主轴一端延伸出渠槽外侧，通过带轮结构输出扭矩，可直接连接发电机、碾米机、粉碎机这类负载，不需要复杂的变速机构，适配乡村小型生产场景的直接动力需求。

　　安装边界层面，这套设备的整体安装不需要深挖基础，仅需要在渠槽两侧浇筑平整的混凝土支墩，将轴承座、转轮整体吊装就位后，调整主轴水平度偏差不超过0.2mm/m，保证转轮转动时斗叶和喷嘴的间隙均匀，避免出现擦碰问题。设备的整体宽度和渠槽宽度完全匹配，安装时不需要对现有引水渠做大规模拓宽改造，仅需要在渠槽末端预留喷嘴安装位即可，单套设备的安装周期不超过3天，非常适合零散水力资源的快速开发利用。

　　功能特性上，这类低水头冲击式水轮机对水质的适应性极强，水流中携带的少量泥沙、漂浮杂物不会对设备造成严重磨损，因为射流是直接冲击斗叶表面，没有像反击式水轮机那样的密闭流道，不会出现杂物堵塞流道的问题，日常维护仅需要定期检查轴承润滑情况、清理斗叶表面缠绕的杂物即可，运维难度极低，不需要专业的运维团队值守。在设计过程中，斗叶的曲面参数是核心优化点，通过调整斗叶的入水角度、曲面曲率，让射流在斗叶表面的转向角度接近180度，根据动量定理，这种情况下水流的动量变化最大，对转轮的作用力也最大，能量转换效率可以达到75%以上，在低水头小流量的工况下，效率表现远优于同规格的反击式机组。另外，设备的手动调节轮设置在主轴外侧，可通过调整喷嘴的过流面积，适配不同季节的来水流量变化，在枯水期缩小喷嘴开度，保证射流速度满足转轮启动要求，在丰水期扩大喷嘴开度，充分利用多余水量提升输出功率，调节过程不需要停机，可根据来水情况实时调整，运行灵活性极强。
