静摩擦系数测量用滑动摩擦试验装置

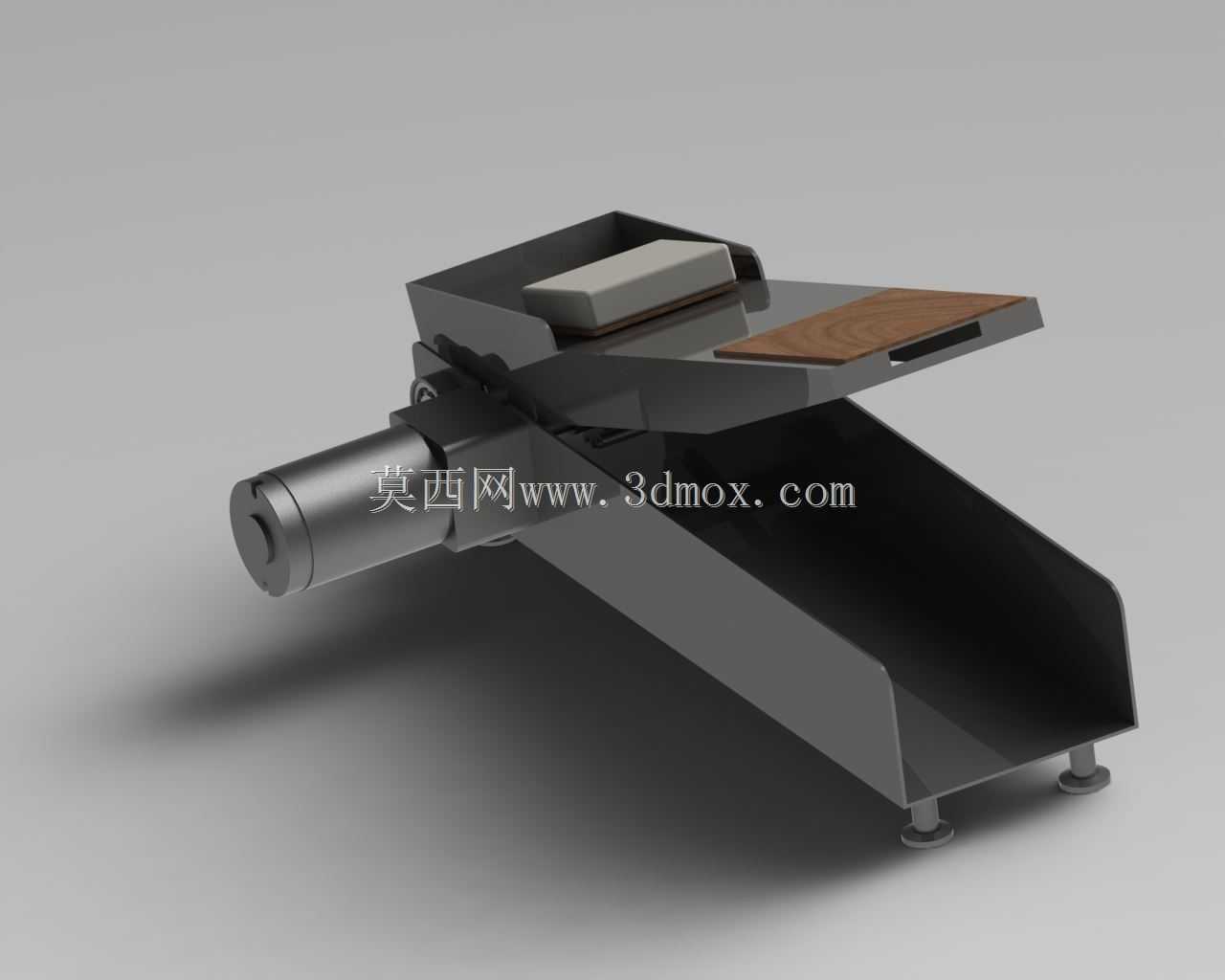

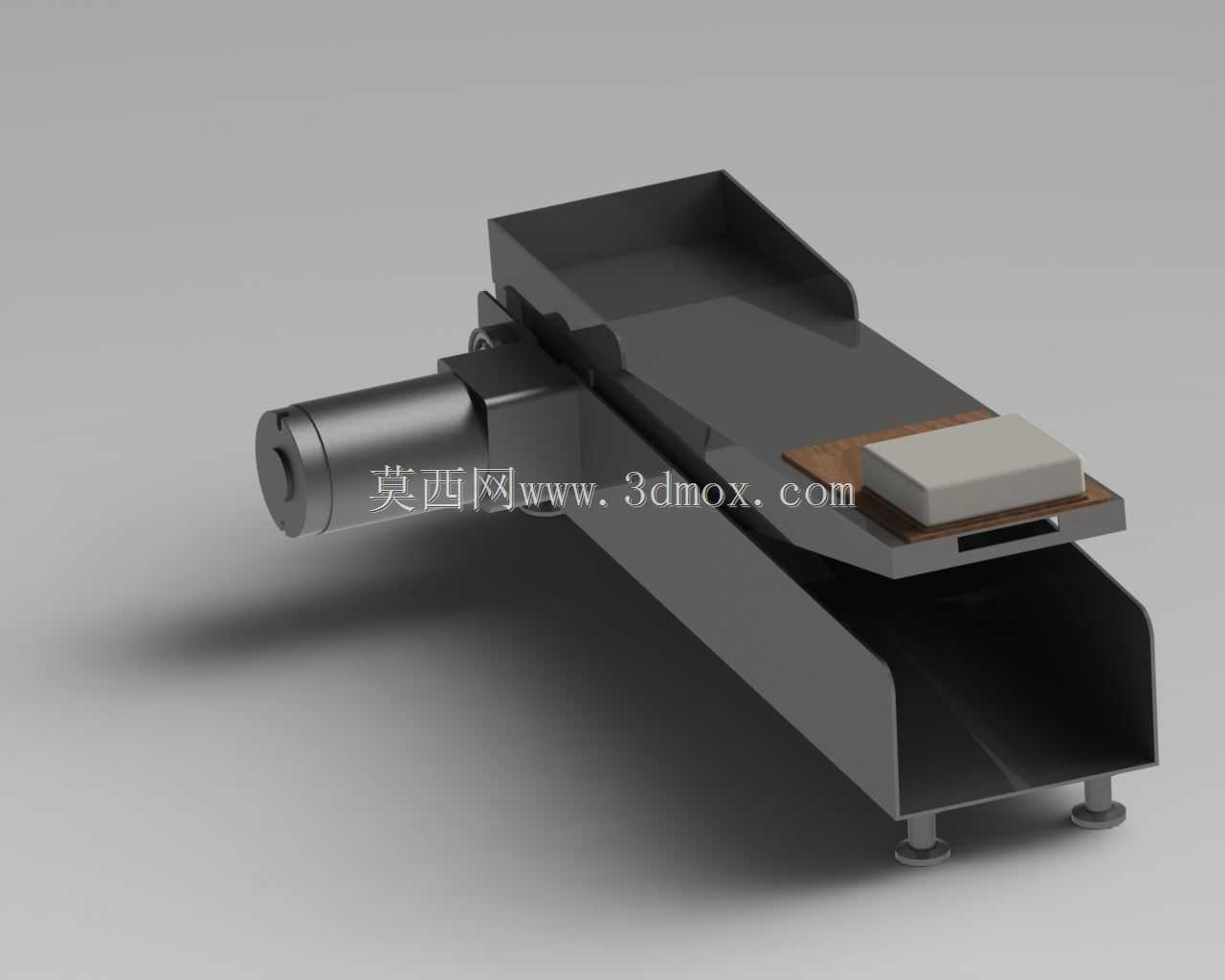

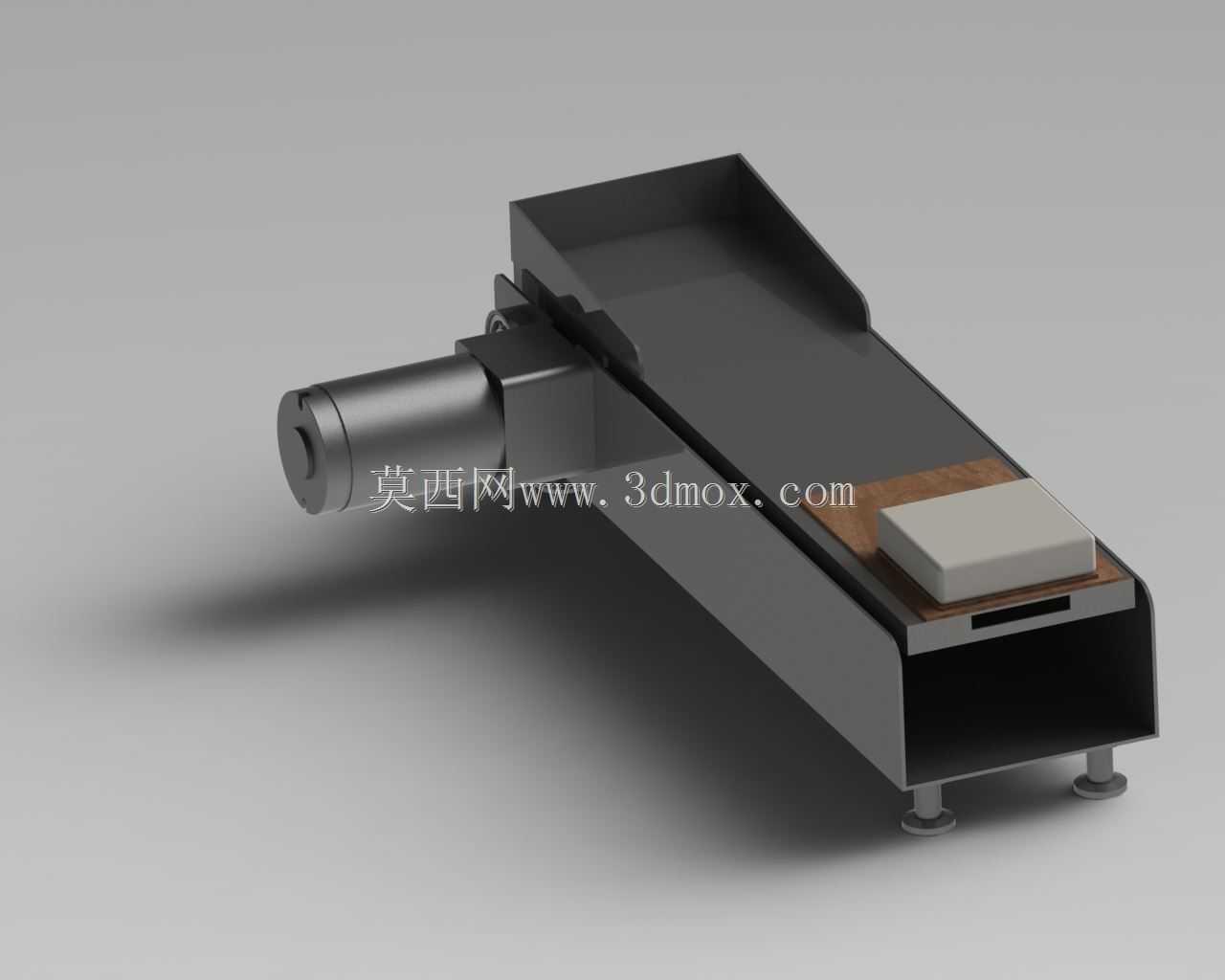

　　在材料力学性能检测、高校物理实验教学、工业产品摩擦学特性验证场景中，滑动摩擦试验装置是获取接触面静摩擦系数的核心硬件，区别于动摩擦测试设备，该装置核心目标是捕捉接触面即将发生相对滑动瞬间的临界力学状态，为材料选型、接触面工艺优化提供可复现的量化数据。从结构设计逻辑来看，该装置采用倾斜式自加载方案，摒弃了传统水平牵引式结构所需的额外拉力传感器、牵引驱动机构，依靠被测样件自身重力沿倾斜板面的分力作为滑行动力，整体结构更紧凑，无需额外校准牵引轴线与测试面的平行度，降低了装配调试的精度要求。装置主体的倾斜承载面板采用分体式设计，靠近铰接端的区域为硬质金属基准面，用于放置标准配重块，通过增减配重可调整被测接触面的正压力，

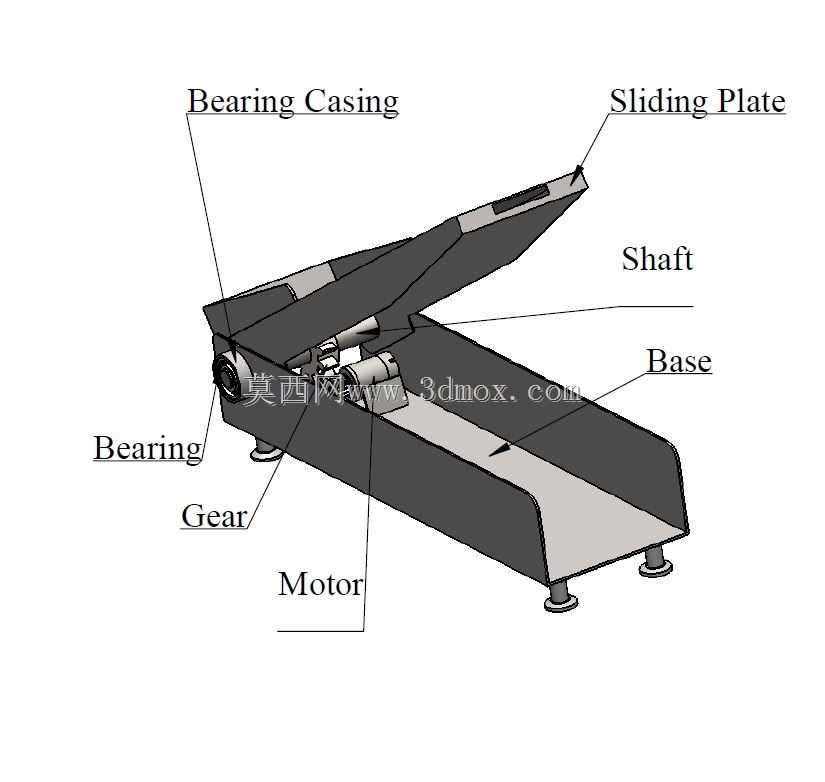

　　验证正压力与最大静摩擦力的线性关联规律；面板延伸段为可更换式样件装夹区，可根据测试需求更换不同材质、不同表面处理工艺的测试板材，覆盖金属、非金属、涂层、复合材料等多种被测对象的测试需求。倾斜角度调节采用直线电动推杆作为驱动元件，推杆尾端与装置下部的集料仓侧壁铰接，推杆伸出端与倾斜面板的底部铰接，通过控制推杆的伸出长度可实现0到45度范围内的无极角度调整，角度调节过程平稳无冲击，避免样件因机构振动提前发生滑动，保证测试临界状态的准确性。装置下部设置的敞口式集料仓，一方面作为整个装置的配重基座，降低装置整体重心，避免角度调整过程中发生倾覆，另一方面可承接测试完成后沿倾斜面板滑落的被测样件，防止样件跌落损坏，

　　同时也可收纳测试用的标准配重块、不同规格的测试样件，提升实验室场景下的使用便捷性。基座底部配置四个可调式支撑脚，每个支撑脚带有橡胶减震垫，可通过旋转调整支撑脚的伸出高度，将装置上部的倾斜面板铰接轴调整至水平状态，消除安装面不平整带来的系统角度误差，保证测试时倾斜角度的计量基准准确。从安装边界来看，该装置整体占用空间较小，长度方向最大尺寸约420mm，宽度方向最大尺寸约180mm，最大倾斜角度下的高度约220mm，放置于标准实验台面上即可使用，无需额外的安装固定，对使用场地的承载能力无特殊要求。在实际使用过程中，测试人员将被测样件放置于装夹区，将标准配重块放置于样件上方保证接触面贴合紧密，通过控制电动推杆缓慢推动倾斜面板抬升，

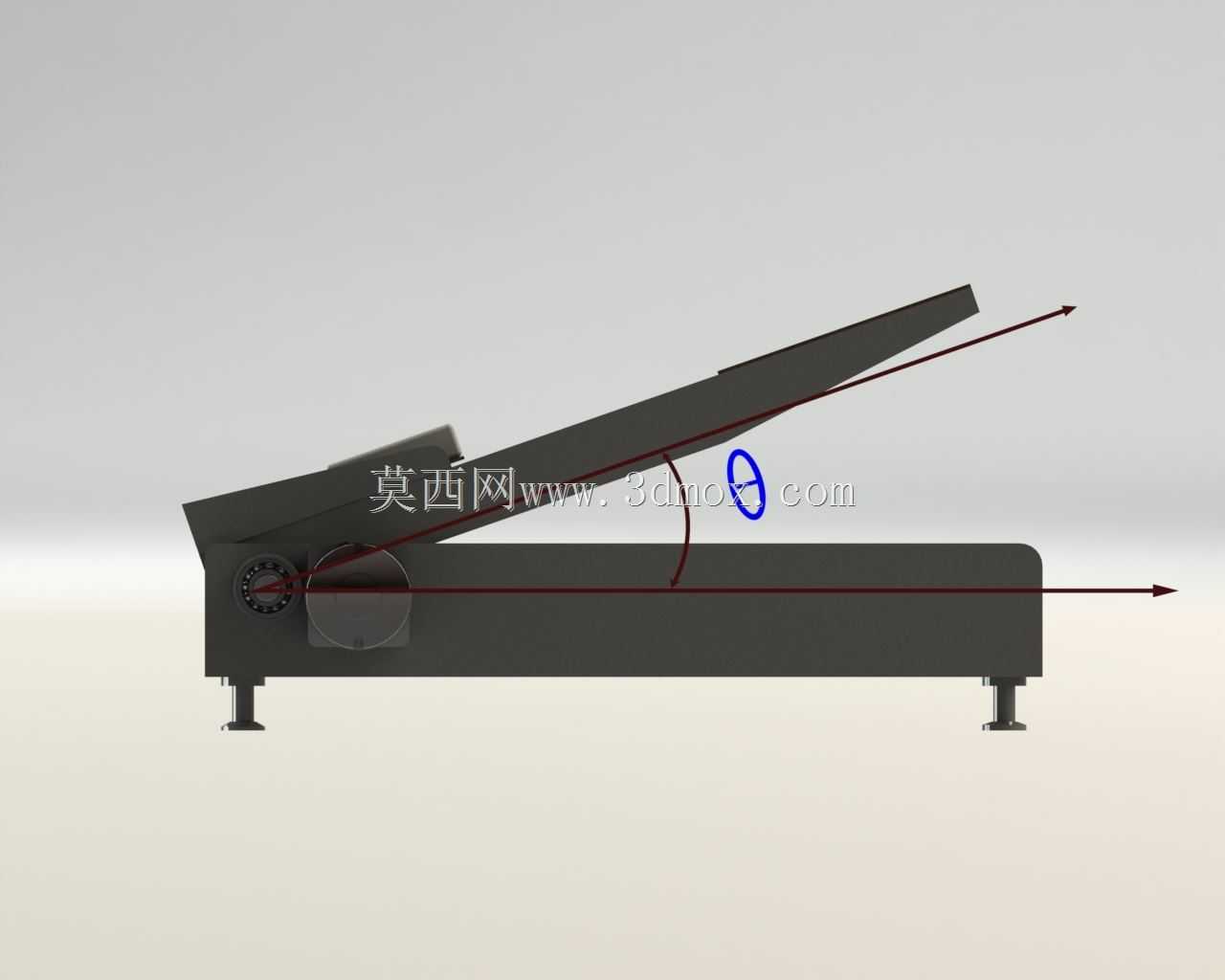

　　当样件即将发生滑动的瞬间，读取此时面板的倾斜角度，通过三角函数关系即可计算得到该接触面的静摩擦系数，整个测试过程操作简便，无需复杂的参数设置，既适合高校物理实验教学中让学生直观理解静摩擦的力学规律，也可用于小型加工企业对来料表面摩擦性能的快速抽检。结构设计上充分考虑了日常使用的维护需求，所有铰接位置均采用无油自润滑衬套，长期使用无需加注润滑油，避免油污污染测试样件与测试面板；倾斜面板的表面做了硬质阳极氧化处理，耐磨性能优异，长期使用不会因样件滑动产生划痕，保证测试面的平面度精度；电动推杆采用低压直流供电，使用过程中无触电风险，适合教学场景下的学生操作。
