低水头农田提水风车结构设计

　　这类提水风车的核心应用场景集中在丘陵缓坡地带的零散农田、远离电网的山塘灌区以及河网密布的低洼圩区，这些区域普遍存在水源水位与灌溉地块高差小、常规电力提水设施布设成本高、长距离输电运维难度大的痛点，风能驱动的提水装置不需要外接电源，只要区域年平均风速满足2m/s以上的启动条件，就能持续完成低水头水源的提升作业，适配的提水扬程普遍在1-8米区间，单台设备覆盖的灌溉面积可以根据风轮直径调整，小直径风轮的机型适合10亩以内的零散菜地、果林灌溉，大直径风轮机型可以覆盖上百亩的连片水田供水需求。从实际用途来看，这类设备除了常规的农田灌溉提水，还可以用于圩区的日常排涝降渍、盐碱地的灌水洗盐作业，以及山区零散农户的人畜饮水提升，

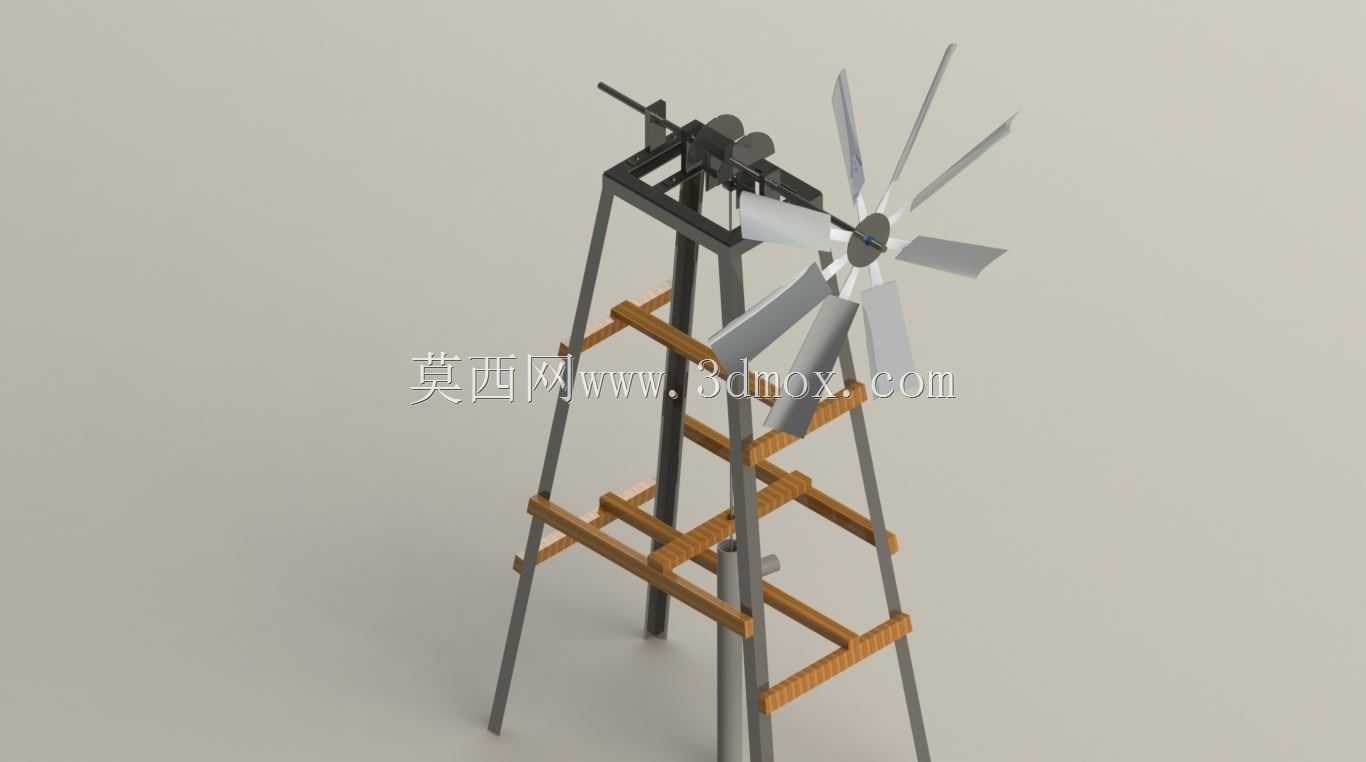

　　相比高扬程的风力提水机组，低水头机型不需要配套复杂的变速增压结构，整体传动链路更短，日常运维只需要定期检查转动副的润滑状态、风叶的紧固情况，不需要专业的电气运维人员，非常适合农村地区的分散式使用场景。在功能特性设计上，风轮部分采用多叶片窄弦长的结构布局，相比风力发电机常用的少叶片高升阻比翼型，多叶片结构在低风速区间的启动扭矩更大，不需要额外的启动辅助装置，只要有微风就能带动传动机构运转，风轮的转速通过尾舵自动对风调整，当风向发生偏移时，尾舵会带动整个风轮架绕塔架中心轴转动，始终保持风轮迎风面与风向垂直，最大化捕获风能；传动部分采用直连曲柄连杆结构，把风轮的旋转运动直接转化为提水活塞的往复运动，省去了齿轮变速的环节，

　　既降低了传动过程的能量损耗，也减少了齿轮磨损带来的故障点，提水活塞采用皮碗密封结构，适配水中少量泥沙的工况，不会因为短时水质含沙量高出现密封件快速磨损的问题。设计思路上，整个塔架采用桁架式结构，主材选用等边角钢焊接成型，横向与斜向的支撑件采用等距排布，既保证塔架的抗风载荷能力，能抵御10级以下的阵风冲击，又尽可能减少塔架自身的钢材用量，降低整体制造成本；塔架底部的支撑脚采用外扩式布局，四个支撑点的外接圆直径比塔架顶部机架直径大40%，安装时只需要在四个支撑点位置浇筑浅度混凝土基础，不需要做整体式的厚重基础，在软土地基区域也可以通过预埋枕木的方式完成固定，大幅降低安装的土建成本。风轮的安装高度根据区域的地表障碍物高度调整，

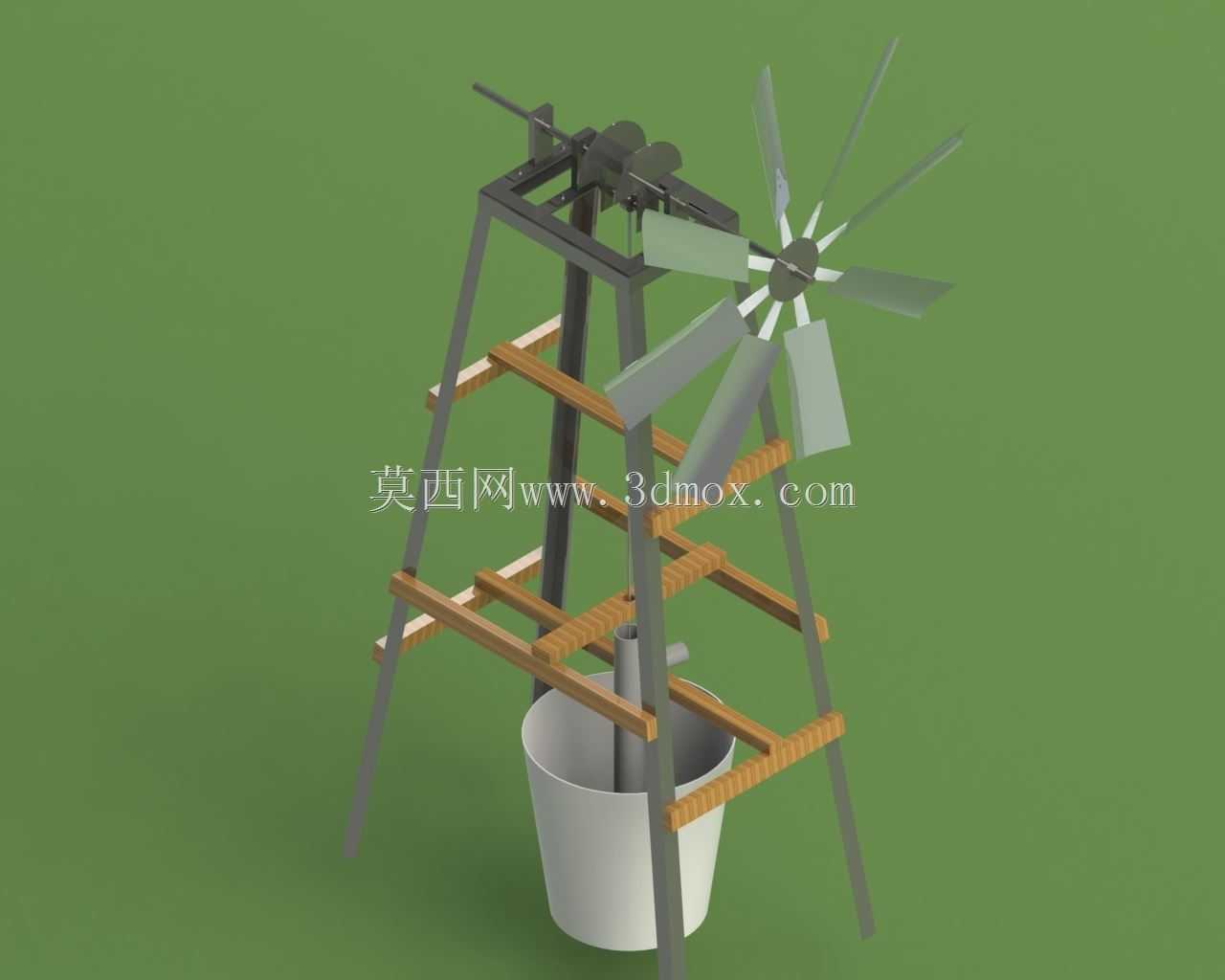

　　保证风轮位置高出周边障碍物1.5米以上，避免障碍物带来的紊流影响风轮的做功效率；提水的泵筒部分安装在塔架内部的中心位置，进水管直接延伸到水源水位以下0.5米位置，出水管沿塔架侧面布设到灌溉渠的进水口，整个管路没有多余的弯折，减少水流在管路内的沿程阻力损失。从安装边界来看，这类设备的整体占地范围不超过4平方米，塔架高度根据风轮直径分为6米、8米、10米三个常规规格，对应的风轮直径分别为3米、4米、5米，安装时需要预留风轮转动的安全空间，风叶转动轨迹的外延距离周边树木、建筑等固定障碍物至少1米以上，避免风叶转动过程中发生剐蹭；设备的整体重量控制在300kg以内，不需要大型吊装设备，3-4个安装人员借助简易的扒杆就能完成整体竖立安装，非常适合交通不便的偏远山区布设。在结构细节处理上，所有的钢结构件都做了热浸镀锌处理，外露的转动配合位置加装了防尘防水的密封端盖，避免雨水、灰尘进入轴承位置造成卡滞，尾舵的平衡配重经过精准计算，在风速超过12m/s的极端大风情况下，风轮会自动偏转到侧风位置，降低风轮的迎风面积，避免转速过快造成结构损坏，不需要人工做停机防风操作，进一步降低了日常使用的管护成本。
