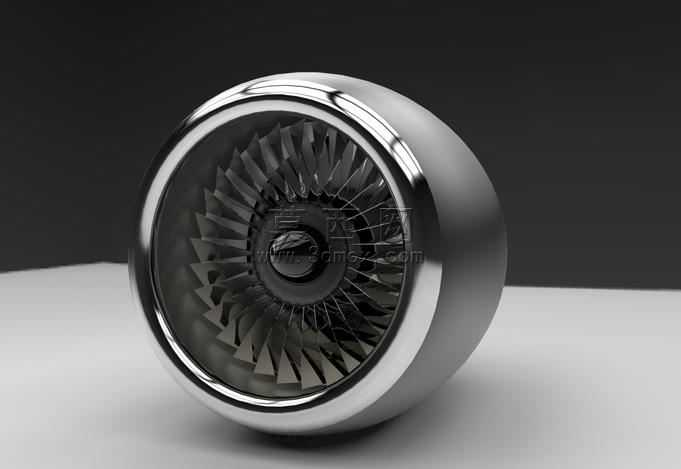

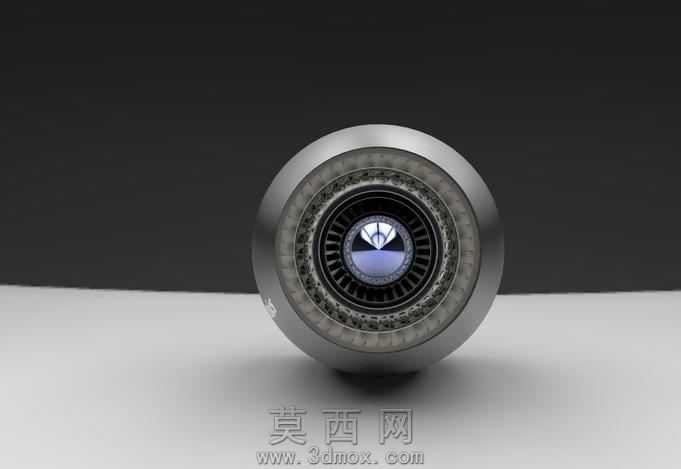

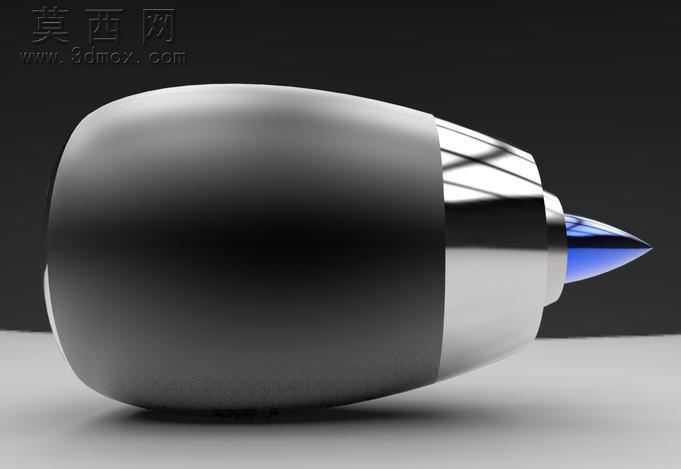

航空涡扇发动机剖面结构三维建模作品

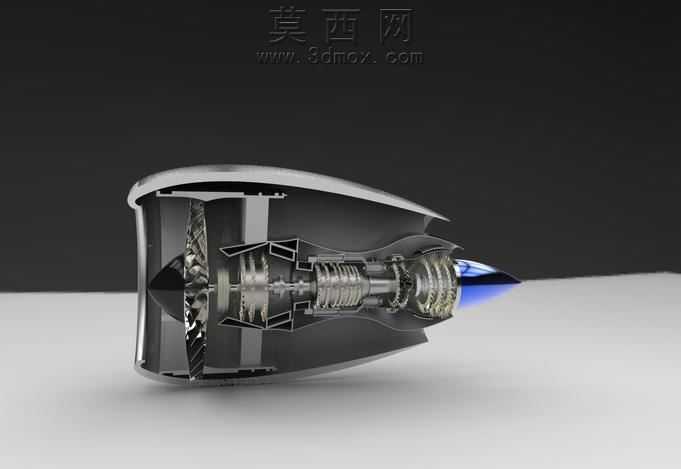

本作品为航空涡扇发动机的全剖面三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循航空发动机真实结构比例开展参数化设计，完整还原了涡扇发动机从进气道到尾喷口的全部核心构造。建模阶段首先梳理涡扇发动机的气流走向逻辑，区分内涵道与外涵道的结构边界，依次完成进气整流罩、风扇级、低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮、尾喷管、加力燃烧室组件的独立零件建模，每一级叶片的叶型扭转角度、轮盘的榫槽结构、机匣的安装边细节均参照真实涡扇发动机的工程设计逻辑搭建，保证各零件间的装配间隙符合机械设计规范，可实现虚拟装配下的无干涉校验。材质与渲染阶段针对不同部件的工作属性匹配对应材质效果：进气整流罩与外涵机匣采用航空铝合金哑光金属材质，压气机与涡轮叶片采用高温合金亮面金属材质并添加细微的热障涂层质感，燃烧室区域添加耐高温合金的暗调金属质感，尾喷口区域添加高温烧蚀的渐变蓝紫色金属效果，内部支撑结构与管路采用对应航空工业常用材质表现，渲染时采用半剖面展示视角，搭配柔和的影棚级打光方案，既清晰呈现内部各级转子、静子的排布层次，也突出发动机外部流线型的气动外壳设计。设计思路上重点突出涡扇发动机涵道结构的核心特征，清晰展现外涵道冷气流与内涵道热气流的分流路径，还原涡轮与压气机通过传动轴联动的动力传递逻辑，将燃烧室燃油喷射、涡轮做功驱动风扇的工作原理通过剖面结构直观呈现，整体模型结构严谨，细节丰富，既可以作为航空动力装置的结构展示教具，也可为航空发动机相关的机械设计学习提供直观的三维参考，帮助理解大涵道比与小涵道比涡扇发动机的结构差异，掌握燃气涡轮动力装置的核心组成与工作逻辑。
