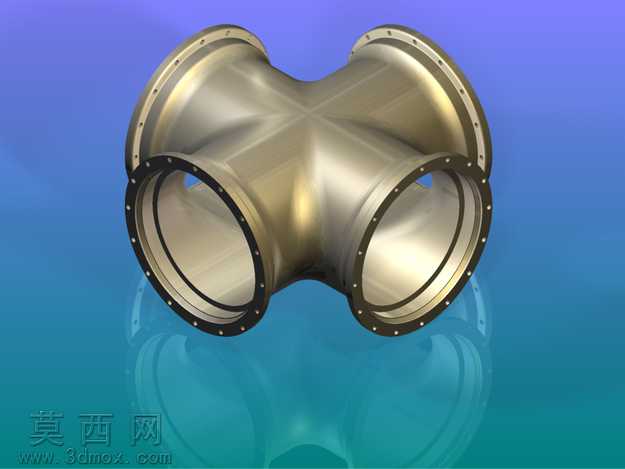

24英寸等径法兰式十字四通管道接头

本作品为大口径等径十字交叉管道接头三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循工业管路连接件的通用设计规范，针对24英寸公称通径的使用场景完成结构设计。模型主体采用十字对称的等径腔体结构，四个连接端均采用标准法兰连接形式，法兰端面均匀分布螺栓连接孔，孔位排布符合对应压力等级的法兰尺寸标准，法兰与主体腔体之间设置过渡圆弧结构，有效降低管路流体输送过程中的局部阻力，同时避免应力集中导致的结构失效风险。建模阶段首先绘制中心对称的十字交叉管路骨架，通过多截面实体放样生成主体流道结构，保证四个方向的流道内径完全一致，交汇处做平滑圆弧过渡处理，还原实际管件的流体通道形态；随后在四个连接端分别创建法兰基体，通过环形阵列完成螺栓孔的批量排布，同时添加法兰端面的密封槽结构，匹配工业管路常用的密封件安装需求。材质渲染阶段采用金属钢材质表现，还原钢制管件的金属哑光质感，对法兰端面、流道内壁做差异化的材质粗糙度设置，法兰密封面设置更高的光洁度表现，螺栓孔边缘添加细微的倒角细节，提升模型的真实感。模型整体结构完整，所有连接部位的尺寸参数可根据实际工程需求进行参数化调整，可用于大口径工业管路系统的布局设计、装配干涉校验、管路流体仿真分析等场景，能够直观展示十字四通接头在管路系统中的连接形态，帮助设计人员快速完成管路方案的可视化呈现，也可作为管路连接件设计的参考范例，为同类型大口径管件的结构设计提供建模思路参考。
