手动杠杆式夹紧工装结构设计方案

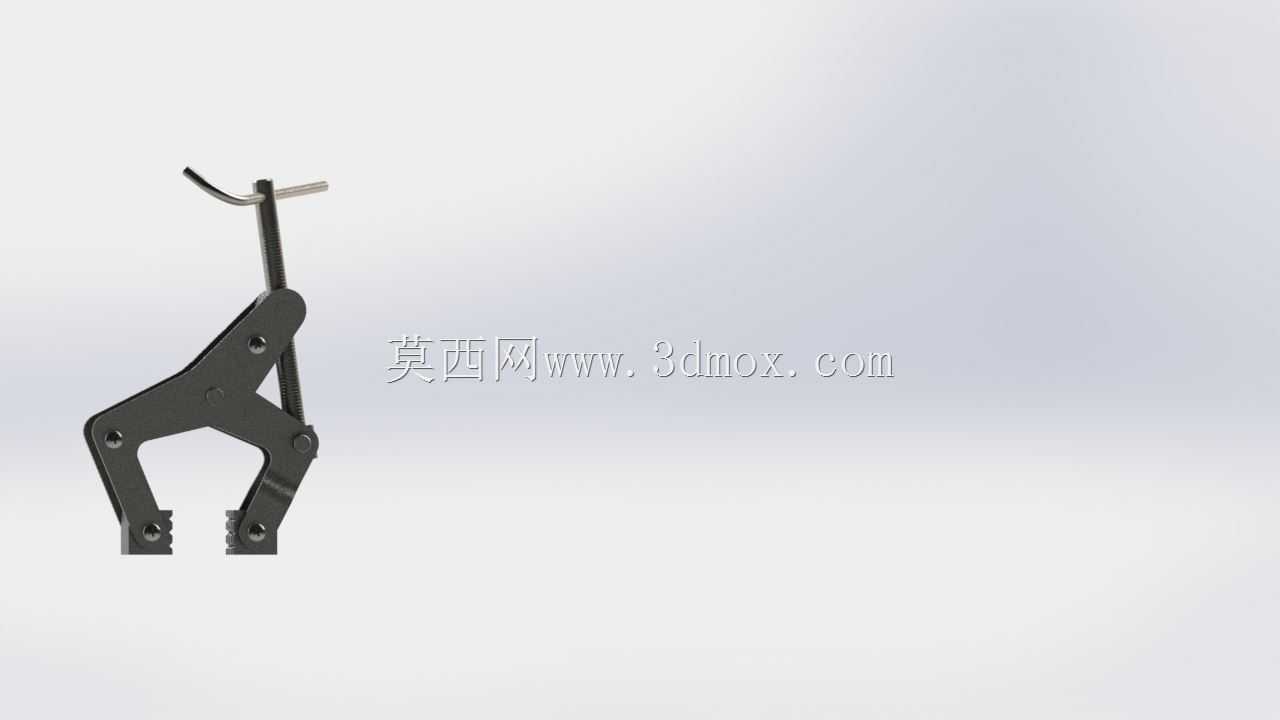

　　这类手动杠杆式夹紧结构，在小型零部件加工工位、装配流水线旁的固定工位、维修作业台面上应用十分广泛，相比气动、液压夹紧单元，它不需要外接动力源，完全依靠机械连杆的死点位置实现锁紧，在无气源、无电力供应的野外维修场景、临时装配点位，或是小批量多品种的柔性加工单元里，适配性远高于动力驱动的夹紧装置。从实际使用场景来看，它常被用来固定厚度在适配范围内的板件、轴类零件的局部位置，在钳工划线、小型零件钻孔去毛刺、线束端子压接辅助固定、薄壁件粘接定位等工序里，能提供稳定的夹持力，不会因为作业过程中的轻微振动出现松脱，操作时只需要扳动上部的杠杆手柄，就能快速实现开合，单手即可完成装夹动作，作业效率比传统的螺栓压紧结构高出数倍。

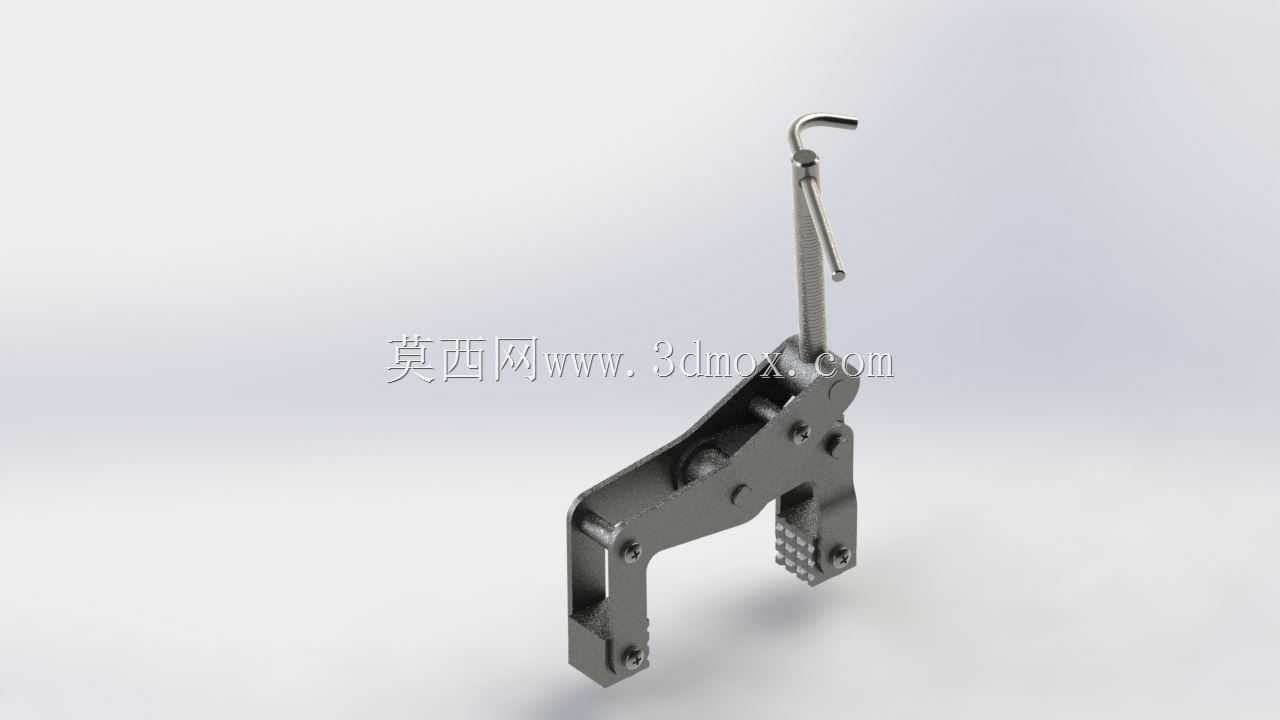

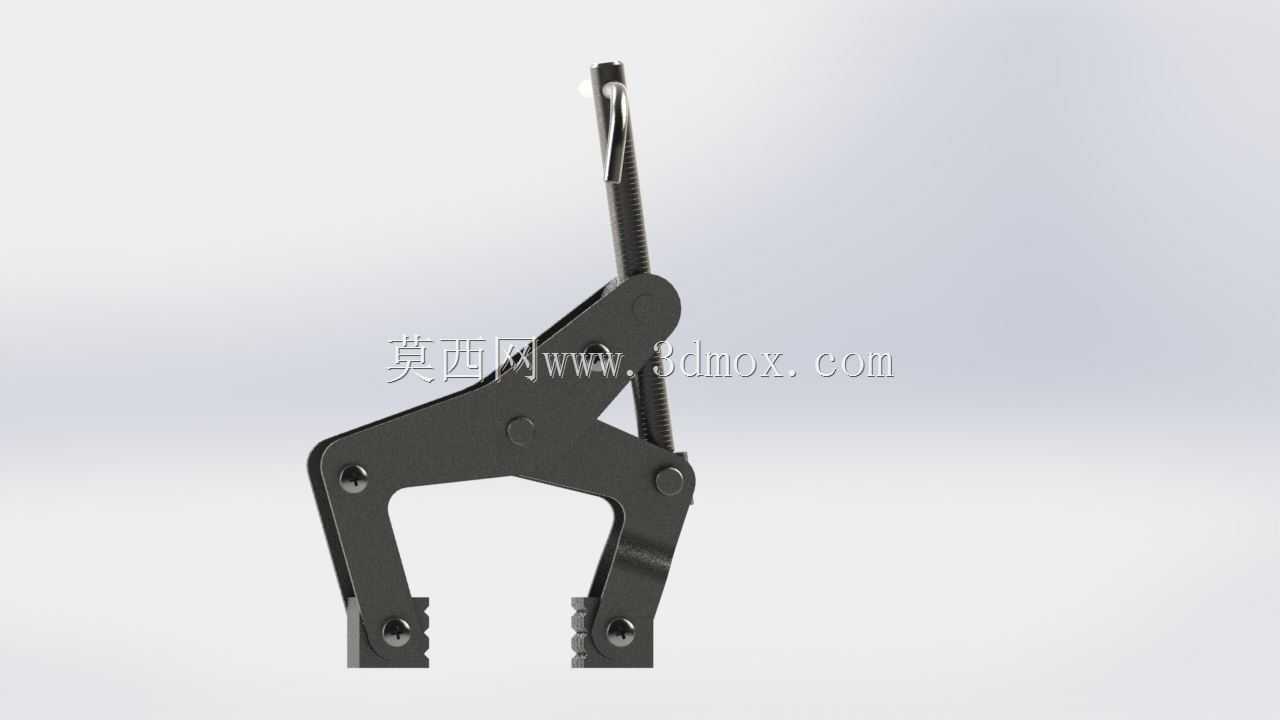

　　从结构设计逻辑来看，整个机构采用对称式的左右夹臂作为核心承载构件，夹臂中部通过铰接销轴连接形成杠杆支点，上部的拉紧螺杆配合复位弹簧，实现夹头开合过程中的预紧力调节与自动复位，夹臂下端的夹持面做了齿形防滑处理，咬合深度经过匹配设计，既能保证夹持时不会出现工件打滑位移，又不会在常规硬度的金属工件表面留下过深的压痕，避免损伤工件的已加工表面。整套机构的零件拆分逻辑清晰，所有铰接位置都采用销轴连接，没有复杂的异形曲面加工特征，夹臂主体采用中碳钢材质，经过调质处理后能满足日常夹持的强度需求，频繁受力的销轴、夹头顶点位置采用不锈钢材质，提升耐磨性能的同时，也能适应部分潮湿作业环境下的防锈需求，弹簧部件选用标准圆柱螺旋压缩弹簧，不需要定制特殊规格，后期维护更换时可以直接采购标准件替换，降低运维成本。

　　从安装边界与尺寸适配来看，这套夹紧结构的整体轮廓紧凑，最大张开状态下的夹头开口尺寸覆盖常规小型零件的夹持需求，闭合状态下的整体外形没有外凸的尖锐棱角，不会在作业过程中剐蹭操作人员的衣物或是周边的工装器具，铰接点的间隙经过公差匹配，既保证杠杆转动时没有卡滞，又不会因为间隙过大导致夹持位置出现偏移，夹持力的传递路径经过优化，操作人员在手柄处施加的握力，通过杠杆放大后传递到夹头位置，不需要施加过大的手部力量就能获得足够的夹紧力，长时间重复操作也不会造成操作人员的手部疲劳。在实际选型适配时，需要注意根据待夹持工件的厚度范围调整上部螺杆的锁紧位置，将夹紧死点位置调整到手柄扳动到接近竖直的状态，避免因为行程匹配不当导致锁止失效，夹臂的铰接位置可以定期加注少量润滑脂，减少销轴的磨损量，延长整套机构的使用寿命。

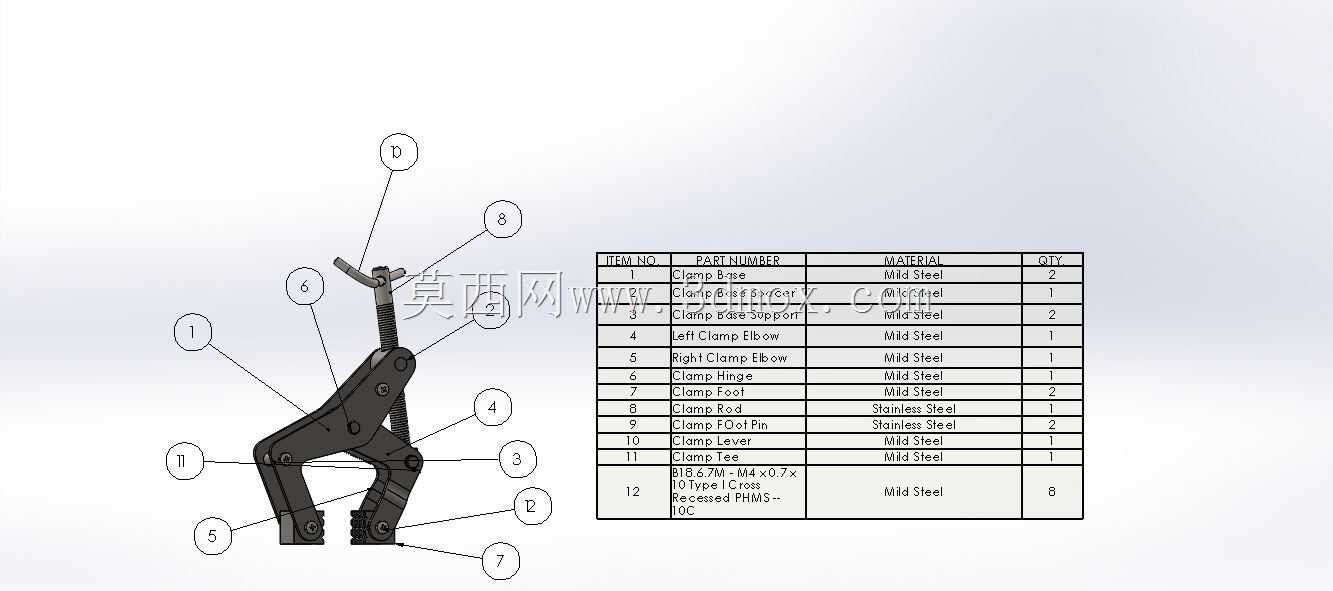

　　不同于大型的机用虎钳，这类小型夹紧结构的自重较轻，可以通过底部的安装孔固定在工作台面上，也可以临时手持使用，适配不同的作业需求，在非标工装的设计过程中，这类成熟的连杆夹紧结构也可以作为模块化单元，直接集成到专用工装的基板上，不需要重新设计夹紧逻辑，能大幅缩短非标工装的设计周期，减少试制过程中的调试工作量。结构的零件明细表对每个构件的材质、数量都做了明确标注，加工时只需要按照常规的机加工工序，完成下料、铣削、钻孔、热处理、表面处理等步骤即可，不需要特殊的加工设备，普通的机加工车间就能完成整套构件的加工制造，装配过程也不需要专用工装，按照装配顺序依次装入销轴、弹簧、紧固件，调整好螺杆的预紧行程就能正常使用。
