电吉他结构三维数模设计

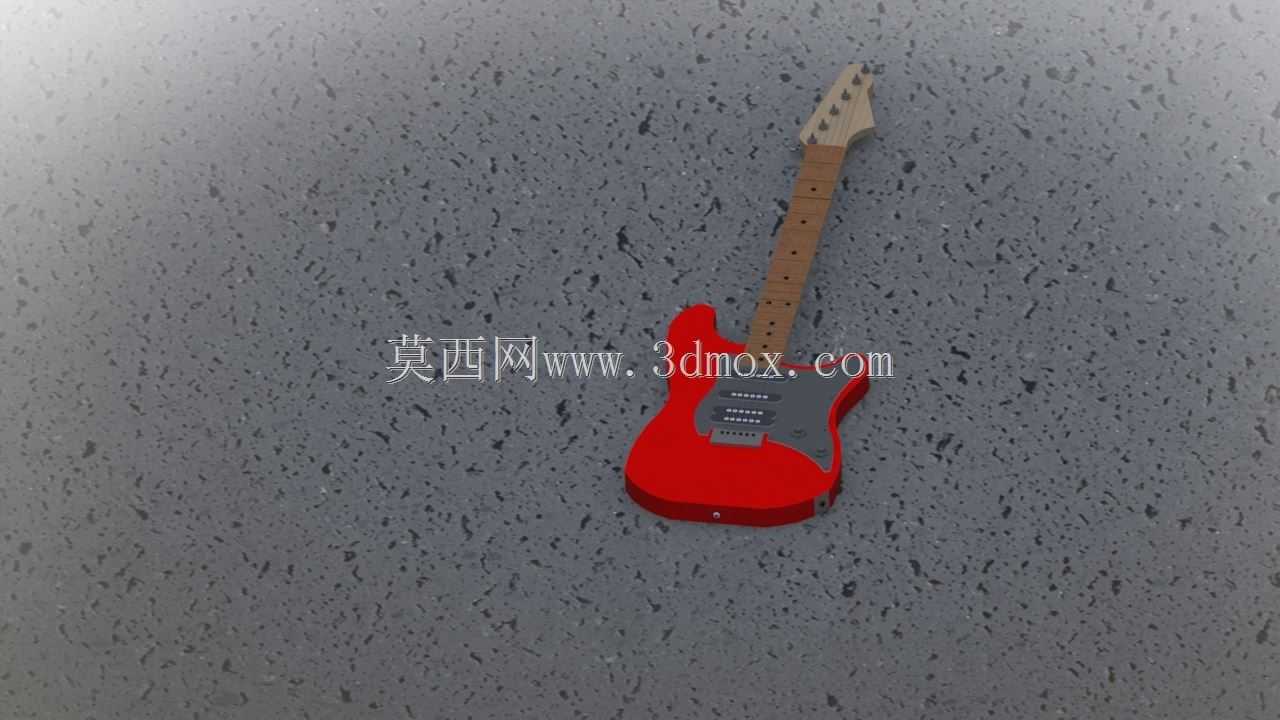

　　本次完成的电吉他三维结构数模，完整还原了实心电声吉他的核心装配关系，可直接用于乐器结构教学、产品改型设计、3D打印定制配件等场景。从结构设计逻辑来看，琴身采用实心硬质木材等效建模的实体结构，轮廓做了人体工学切角处理，对应演奏时小臂、肋部的贴合位置做了圆弧过渡，避免长时间持琴产生的硌触感，琴身主体厚度控制在42mm-45mm区间，既保证了拾音器安装的深度空间，也控制了整体重量平衡，避免琴头过重导致的持琴下坠问题。琴颈与琴身的连接采用插接式结构设计，安装配合面预留了0.02mm的过盈公差，装配时通过琴颈固定螺栓完成锁紧，琴颈指板部分做了符合演奏手感的弧形曲率，品丝位置严格按照十二平均律的弦长比例排布，每根品丝的安装槽深度统一为1.

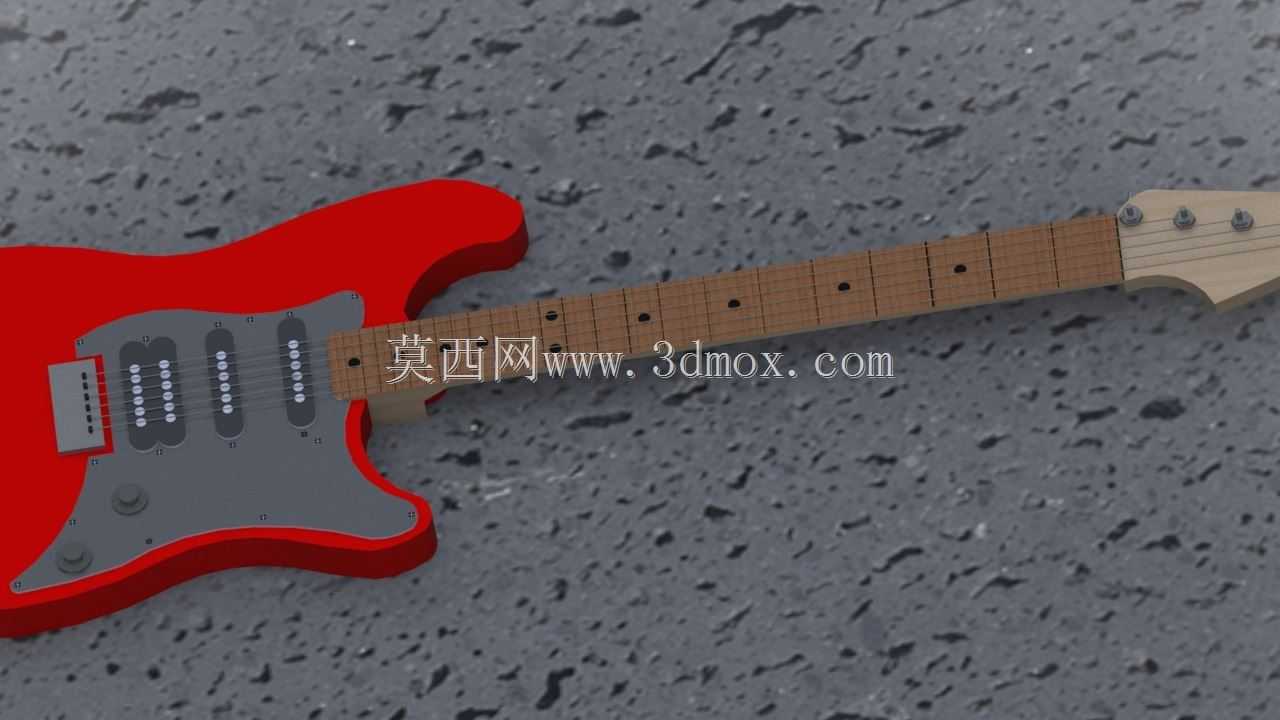

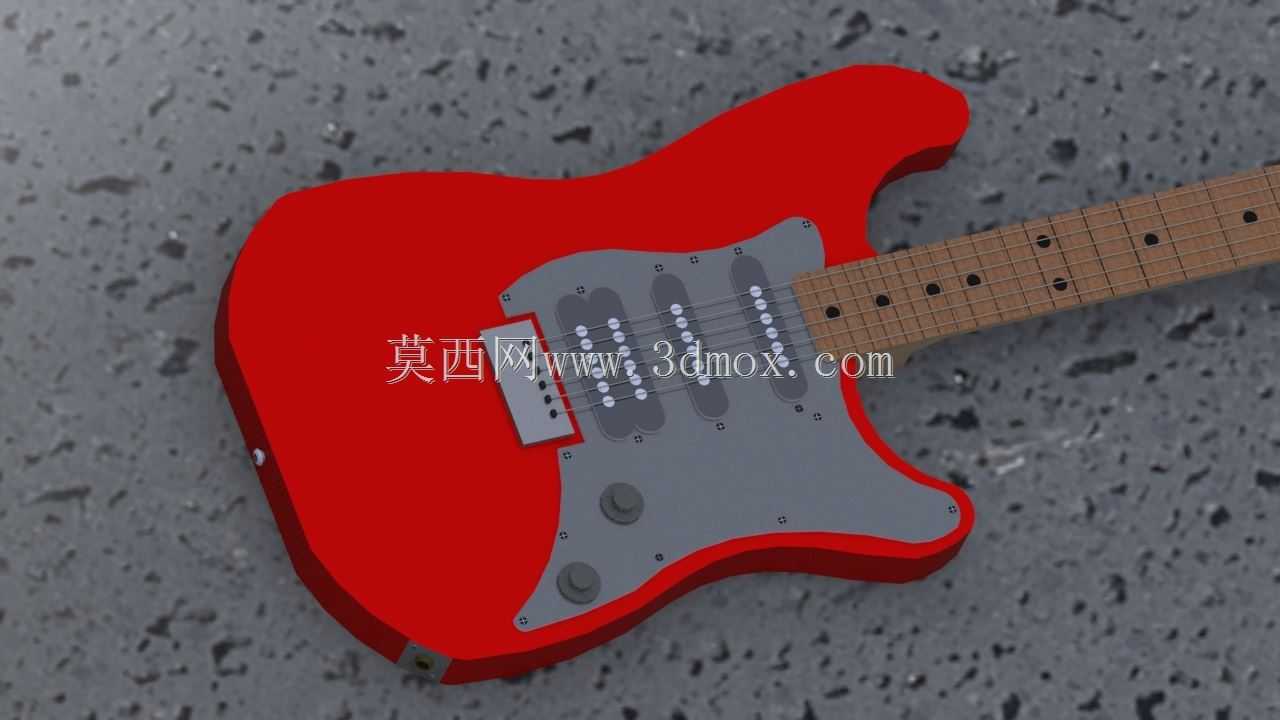

　　2mm，保证品丝装配后指板表面的平整度，避免打弦问题。拾音器部分采用三单拾音器布局建模，分别对应琴颈、中间、琴桥三个位置，拾音器安装槽的尺寸边界完全匹配常规量产拾音器的安装孔位，可直接替换不同输出功率的拾音器配件，拾音器周边的护板采用薄片状实体建模，护板固定孔位与琴身预埋的螺母位置一一对应，安装后护板与琴身表面贴合间隙控制在0.1mm以内，避免演奏时产生共振杂音。琴桥部分采用固定式颤音系统等效结构，弦鞍位置可单独调整每根琴弦的高度与有效弦长，对应弦距调整范围在1.8mm-3.5mm之间，适配不同演奏风格的手感需求，琴桥固定孔位的安装边界距离琴身底部边缘28mm，预留了足够的扳手操作空间，方便后期维护调整。

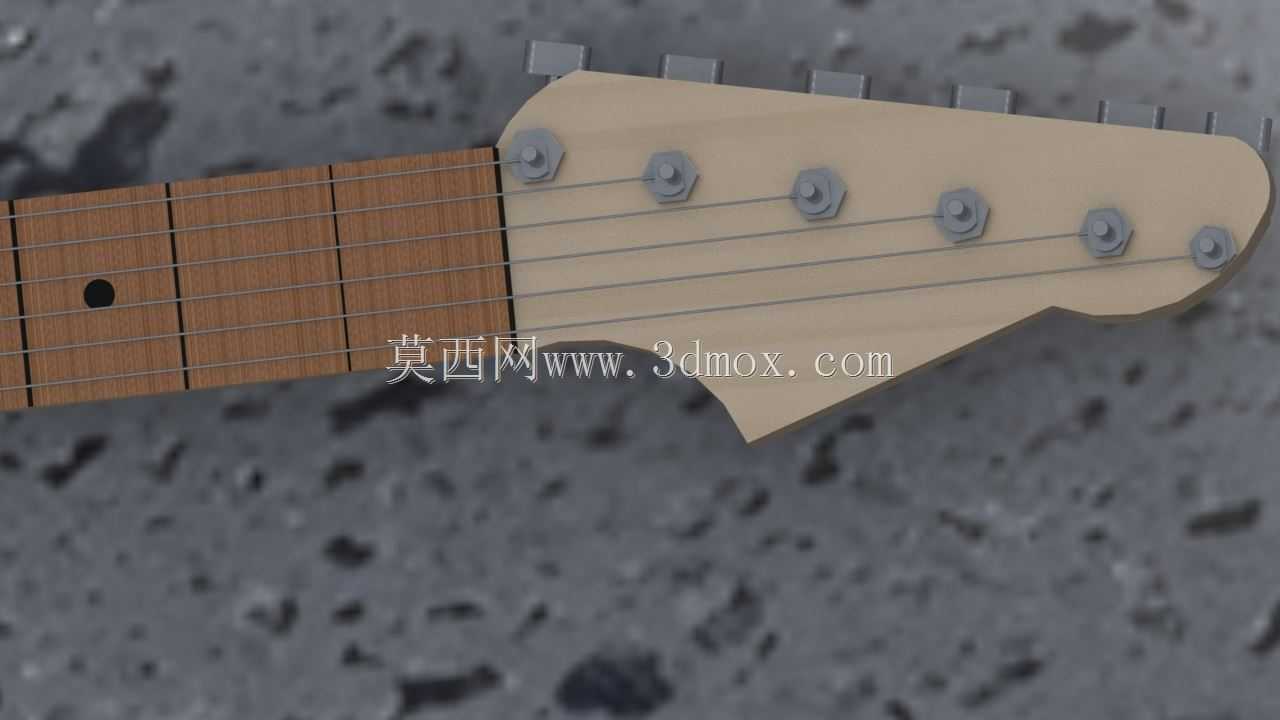

　　琴头部分的弦钮安装孔位按照3+3的对称布局排布，每个弦钮的安装轴直径匹配常规量产封闭弦钮的尺寸，弦钮安装面做了15度的后仰角度，保证琴弦通过琴枕时的下压角度，避免空弦音的共振发散。从实际应用场景来看，该数模可用于中职、高职院校的乐器制造专业结构教学，帮助学生理解电吉他各部件的装配关系与尺寸配合逻辑，也可用于小众定制吉他的改型设计，通过调整琴身轮廓、拾音器布局快速生成定制化方案，还可用于3D打印制作个性化护板、琴身装饰件等配件，打印时可直接提取对应部件的曲面轮廓生成打印路径，无需二次修模。建模过程中对所有配合面做了公差校验，比如琴颈插接位置的配合公差、品丝与指板槽的配合公差、弦钮与琴头安装孔的配合公差，

　　都按照实际木质乐器加工的公差范围设置，避免数模与实际加工出现尺寸偏差。对于演奏时的受力场景也做了对应结构强化，比如琴颈内部预置了可调式钢筋的安装通道，钢筋调节端位于琴头位置，可通过调节钢筋曲率抵消琴弦拉力带来的琴颈变形，钢筋通道的直径设置为8mm，匹配常规双向调节钢筋的安装尺寸，通道两端预留了钢筋固定端的安装空间，保证调节行程覆盖0.5mm-2mm的琴颈弯曲度调整范围。琴身内部的配重腔位置也做了建模预留，可根据实际装配的拾音器、五金件重量调整配重块的安装位置，保证整琴重心位于琴身12品-14品对应的位置，提升站立演奏时的持琴平衡感。
