台式手动管夹持固定工装结构设计

　　在管线铺设、小型机修工位、水暖安装作业以及非标设备预装调试场景中，这类手动管钳是工位上出现频率极高的基础夹持工具，和普通台虎钳的通用夹持定位不同，它的核心定位是针对圆形截面管件的快速装夹固定，避免管件在套丝、切割、弯折、端面打磨作业时出现周向转动或者轴向窜动。从结构设计逻辑来看，整个钳体采用一体式C型开口铸铁基座作为承载主体，底部延伸出带两个安装通孔的法兰式安装脚，安装孔的孔位间距适配常规工位台的T型槽间距，也可以直接通过膨胀螺栓固定在砖砌或者水泥预制的固定工位上，安装时需要保证钳口的V型槽中心与作业人员的操作视线齐平，减少作业时的视角偏差。钳身的开口区域做了上下配合的齿形钳口设计，下钳口直接在基座上加工出带锯齿纹的V型支撑面，

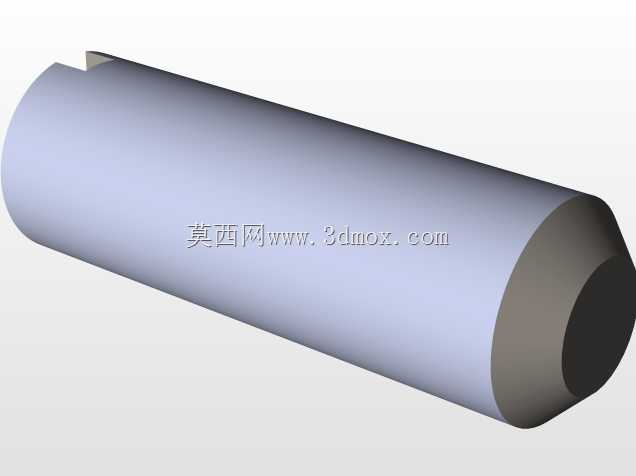

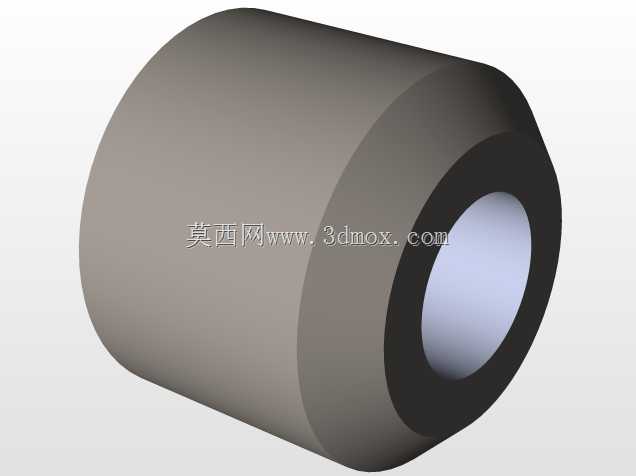

　　上钳口是和顶部螺杆底端连接的活动压块，压块的夹持面同样加工出同向的防滑锯齿，锯齿的齿尖做了小圆弧钝化处理，既可以保证夹持时咬入管件表层形成足够的摩擦阻力，又不会因为齿尖过于锋利在薄壁铜管、铝管表面留下过深的压痕，破坏管件的外壁防腐层。顶部的施压结构采用梯形传动螺杆，螺杆顶端穿装可拆卸的T型转动手柄，手柄的两端做了滚花防滑处理，转动手柄时螺杆带动上压块垂直下行，和下V型钳口形成合围的夹持空间，梯形螺纹的自锁特性可以保证在夹持过程中不会因为管件的反弹力出现压块松退，不需要额外增加锁止结构就能维持稳定的夹持力。和普通台虎钳相比，这款管钳的C型开口侧面是完全开放的，不需要把管件从端部穿入钳口，可以直接从侧面把任意长度的管件卡入钳口位置，

　　针对长管线的中间段固定作业场景，这种开放式结构的操作效率比闭合式台虎钳高很多，尤其是在现场管线维修作业时，不需要拆卸管线两端的连接部件就能完成局部位置的固定。钳身的侧面做了减重凹槽设计，在不降低基座整体结构刚性的前提下减少了铸件的材料用量，同时凹槽也可以作为临时的工具放置位，随手搁置小规格的扳手、螺丝刀等随身工具。设计时的尺寸边界控制上，钳口的最大张开量适配常规民用及工业安装场景常用的管件外径范围，从最小的四分细水管到最大的两寸厚壁钢管都能覆盖，底部安装脚的厚度足够承受夹持时的倾覆力矩，即便是对管件施加较大的扭矩进行套丝作业时，整个钳体也不会出现翘曲变形。螺杆的行程做了限位设计，避免上行到极限位置时螺杆从基座的螺纹孔中脱出，

　　压块和螺杆的连接端采用活动铰接结构，压块可以在小角度范围内自适应偏转，当夹持的管件存在轻微的椭圆变形或者表面不平整时，压块可以自动贴合管件外壁，保证整个夹持面的受力均匀，不会出现局部应力集中把薄壁管件夹扁的情况。在实际使用场景中，这类管钳除了固定圆形管件，也可以临时用来夹持小尺寸的方钢、六角棒等型材，只是钳口的V型结构对圆形工件的贴合度更好，夹持圆形管件时的稳定性远高于平口钳。钳体的表面采用喷塑处理，具备基础的防锈能力，适合在潮湿的水暖作业车间或者户外临时工位使用，T型手柄的长度经过力矩匹配设计，普通成年男性单手施加力转动手柄时，产生的夹持力足够满足常规切割、套丝作业的固定需求，不需要额外加接延长杆增大力矩，避免夹持力过大损坏管件或者导致螺杆螺纹变形。
