手动套丝板牙架及多规格板牙组件

　　这套手动套丝组件是现场小批量外螺纹加工场景下的常用工装，在设备维保、管线安装、小型五金件修配场景中，不需要动用电动套丝设备或者车床，就能完成外螺纹的套制作业，尤其适合没有固定加工工位的户外管线施工、设备现场抢修、零散五金件加工场景，相比固定式机加工设备，这套工具不需要外接动力，整体重量轻，单人即可携带操作，能适配M6到M12区间的常用公制外螺纹加工需求，覆盖了日常维保、小批量装配中绝大多数的小规格外螺纹加工场景。

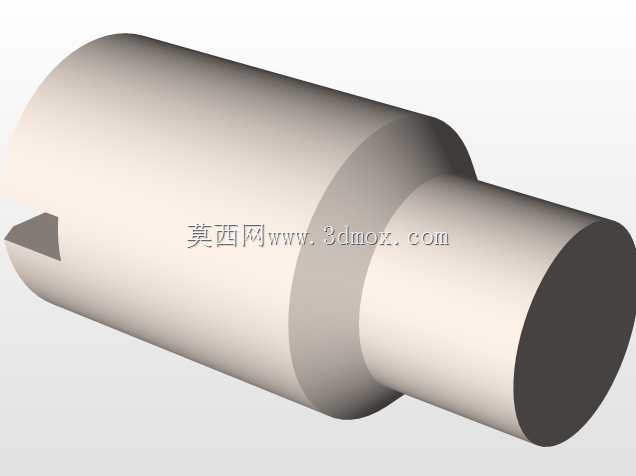

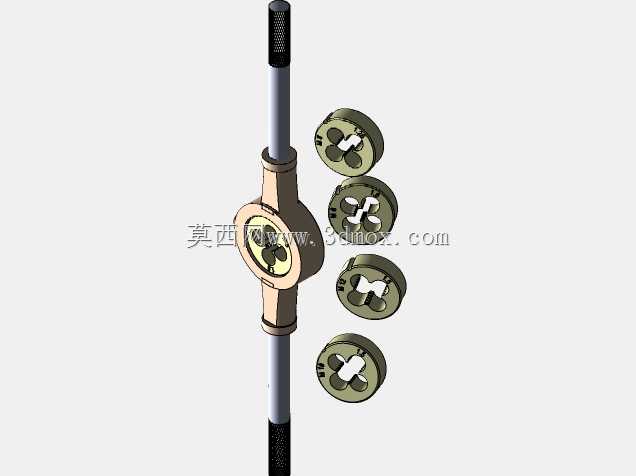

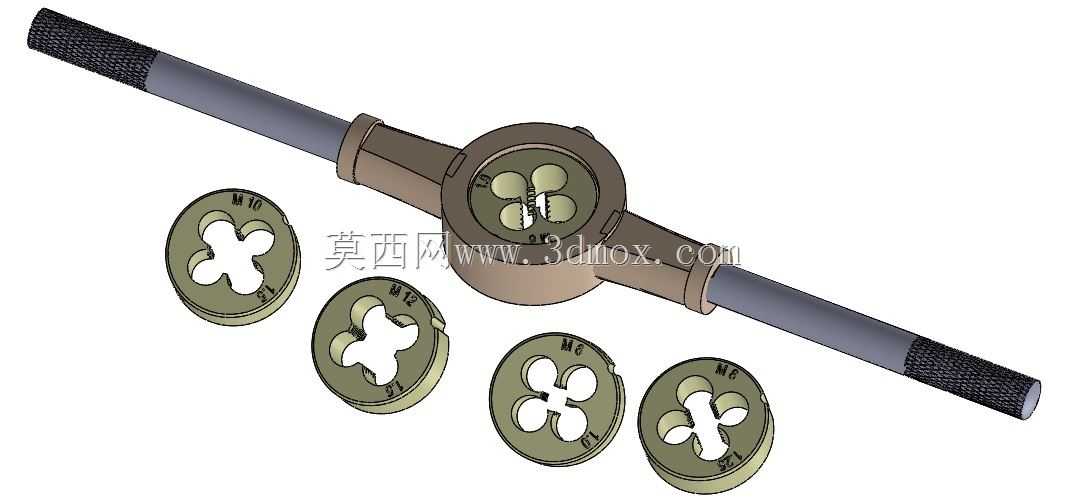

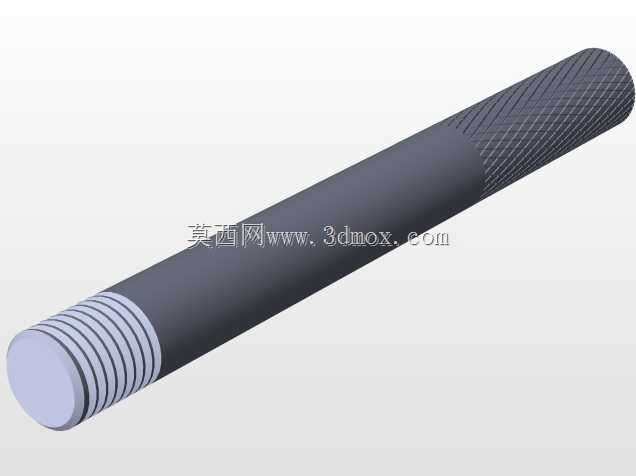

　　整个组件分为板牙架和可替换板牙两部分，板牙架采用对称长手柄设计，手柄两端做了滚花防滑处理，操作时双手握持两端手柄施加旋转力矩，滚花结构能避免手部出汗或者沾有油污时打滑，保证施力稳定；中间的板牙安装座采用圆周定位结构，板牙放入后通过紧定螺钉锁紧固定，能保证板牙与待加工杆件的同轴度，避免套丝过程中出现螺纹偏斜、牙型破损的问题。手柄与安装座的连接部位做了加强过渡结构，套丝过程中施加较大扭矩时不会出现连接处变形、断裂的问题，能承受手动套丝时的最大施力载荷。

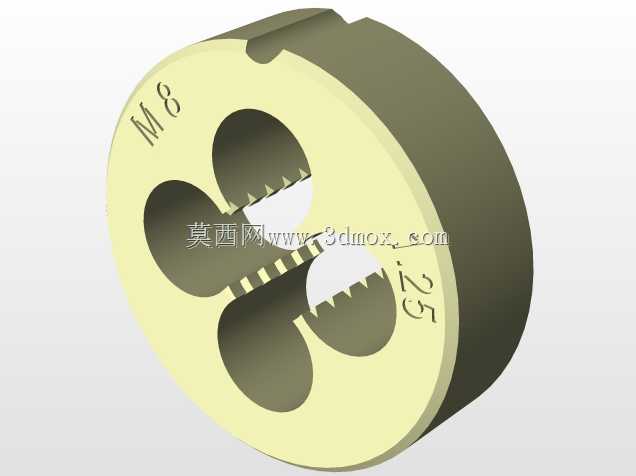

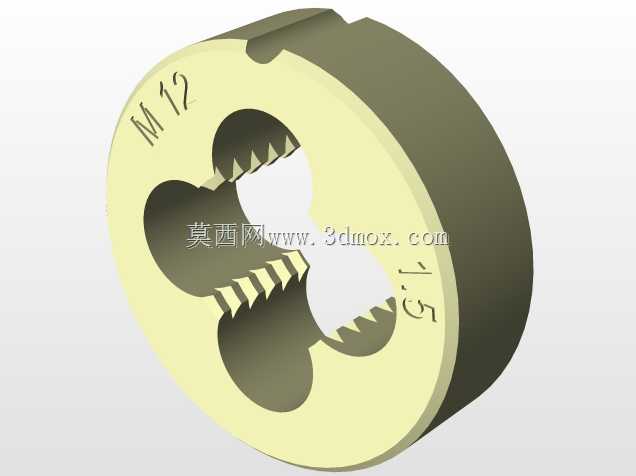

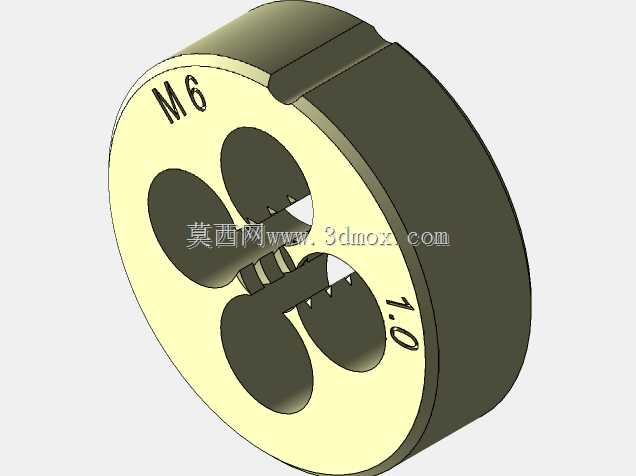

　　配套的板牙采用合金工具钢材质，刃口做了淬火硬化处理，切削刃的角度按照公制螺纹的牙型角设计，排屑槽均匀分布在板牙圆周上，套丝过程中产生的切屑能顺着排屑槽顺利排出，不会卡在刃口位置造成螺纹表面拉伤。不同规格的板牙外径尺寸统一，能适配同一个板牙架的安装腔，更换不同规格板牙时不需要更换板牙架，只需要松开紧定螺钉替换对应规格的板牙即可，大幅降低了多规格螺纹加工时的工具携带量。

　　设计这套组件时，首先考虑的是手动操作的施力合理性，手柄长度经过反复验证，既保证套丝时能通过杠杆效应获得足够的切削力矩，又不会因为手柄过长导致操作空间受限，在狭窄的设备安装间隙里也能完成旋转操作；板牙安装座的定位槽深度做了精准控制，板牙装入后端面与安装座端面齐平，套丝过程中板牙不会出现轴向窜动，保证套出的螺纹螺距一致，不会出现乱牙、螺距偏差的问题。板牙的刃口前角做了优化设计，针对常见的低碳钢、铜材、铝材等常用加工材质，切削时阻力更小，不需要施加太大的进给力就能顺利切入工件表面，同时能保证螺纹牙型的表面粗糙度满足普通装配要求。

　　从安装边界来看，板牙架整体展开长度适配大多数现场操作的空间需求，最小操作回转半径只需要略大于手柄半长，在靠墙安装的管线、设备内部的杆件加工场景下，不需要完全旋转整周，通过小角度往复转动也能完成套丝作业；板牙的内孔切削范围覆盖对应规格螺纹的大径公差，待加工杆件的外径只要在对应螺纹的大径公差范围内，都能顺利套出合格的外螺纹，不需要提前对杆件做额外的外径修整，减少了现场加工的工序步骤。

　　实际使用时，只需要根据待加工杆件的螺纹规格选好对应板牙，锁紧在板牙架上，在杆件端部做好倒角定位，施加适当的轴向进给力同时转动手柄，就能完成外螺纹的套制，过程中可以根据加工材质适当添加切削液，降低刃口磨损，延长板牙使用寿命。这套工具的结构没有复杂的传动或者活动部件，日常维护只需要清理板牙槽内的切屑，在金属表面涂抹防锈油即可，长期存放也不会出现部件卡滞、失效的问题，非常适合作为维修班组、安装团队的常备手动工具，解决现场零散的外螺纹加工需求，减少往返机加工车间的时间成本，提升现场作业的效率。
