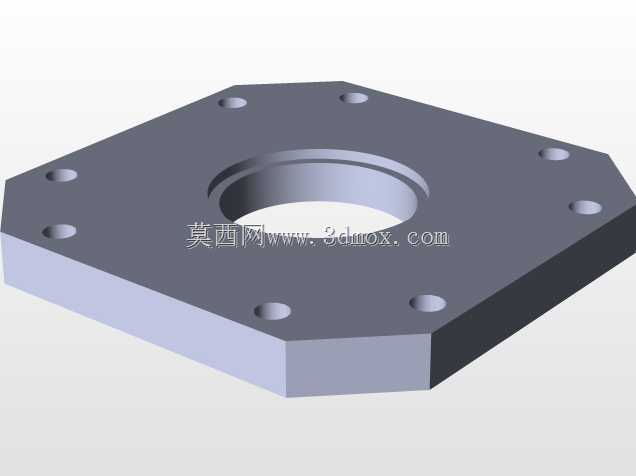

ModBox生产线用六边形法兰轴承安装座

　　在自动化生产线的模块化搭建场景中，这类六边形法兰式轴承安装座是支撑旋转轴系、保障传动精度的核心基础零件，尤其适配ModBox系列模块化生产线的铝型材条架安装需求，也可兼容同规格的工业机器人关节辅助支撑场景。从实际使用角度看，该零件的核心作用是为1.125英寸规格的英制轴承提供稳定的安装基准，同时通过法兰面的均布螺栓孔实现与型材架体的刚性连接，避免轴系运转过程中出现径向窜动或安装偏移，保障整条生产线的传动同轴度。

　　设计层面，该安装座采用六边形法兰盘加中心轴承孔的结构，并非随意选择外形：六边形的轮廓相比圆形法兰更适配模块化铝型材的安装槽位，在型材条上安装时无需额外加工定位缺口，法兰边可直接贴合型材表面，六个安装面分别对应不同方向的螺栓固定需求，相比方形法兰减少了边角冗余，在狭小的生产线排布空间内更易调整安装角度。中心轴承孔采用台阶式设计，台阶端面可作为轴承安装的轴向定位面，装配时轴承外圈可直接抵靠在台阶处，无需额外加装轴用挡圈或定位套，减少装配工序的同时也提升了轴承安装的轴向定位精度。

　　安装边界方面，法兰盘上均布的8个安装螺栓孔适配3/16英寸规格的螺栓，也可兼容常用的#10英制螺栓，两种螺栓规格的适配性让该安装座可直接替换现有生产线的同类型老旧零件，无需重新在型材上打孔。中心轴承孔的内径严格匹配1.125英寸外径的标准英制轴承，孔壁的粗糙度要求控制在Ra1.6以内，保障轴承外圈压装时不会出现刮伤或过松的情况，轴承压装后与安装座的同轴度可控制在0.02mm以内，满足高速运转轴系的精度要求。法兰盘的厚度经过受力校核，在承受1.125英寸轴系最大径向载荷时，法兰面的形变量不超过0.01mm，不会出现因法兰变形导致的轴承卡滞问题。

　　实际选型使用时，需要注意该安装座的安装面平面度要求，与型材贴合的法兰背面平面度需控制在0.03mm以内，若型材表面存在磕碰凸起，需提前打磨平整后再进行安装，避免螺栓锁紧后法兰面出现翘曲，导致中心轴承孔的同轴度超差。螺栓锁紧时需采用对角分次锁紧的方式，单次锁紧力矩控制在对应螺栓规格的推荐值范围内，避免单次单边锁紧导致法兰受力不均出现变形。该安装座的材质可根据使用场景选择，常规生产线场景采用6061铝合金加工即可满足强度需求，若应用在重载或有腐蚀环境的场景，可更换为304不锈钢材质，两种材质的安装尺寸完全一致，可直接互换。

　　从三维建模的角度看，绘制该零件时需优先确定中心轴承孔的基准轴线，所有安装螺栓孔的位置度均以该轴线为基准进行标注，六边形法兰的对边尺寸需匹配常用ModBox型材条的安装宽度，确保法兰边不会超出型材表面影响周边其他零件的安装。建模时需注意螺栓孔的沉头深度，若采用内六角螺栓安装，沉头深度需完全容纳螺栓头部，避免螺栓头部突出法兰面影响轴承或其他零件的装配。中心轴承孔的台阶深度需匹配所选轴承的外圈宽度，确保轴承压装后外圈端面与台阶面完全贴合，不会出现轴向间隙。
